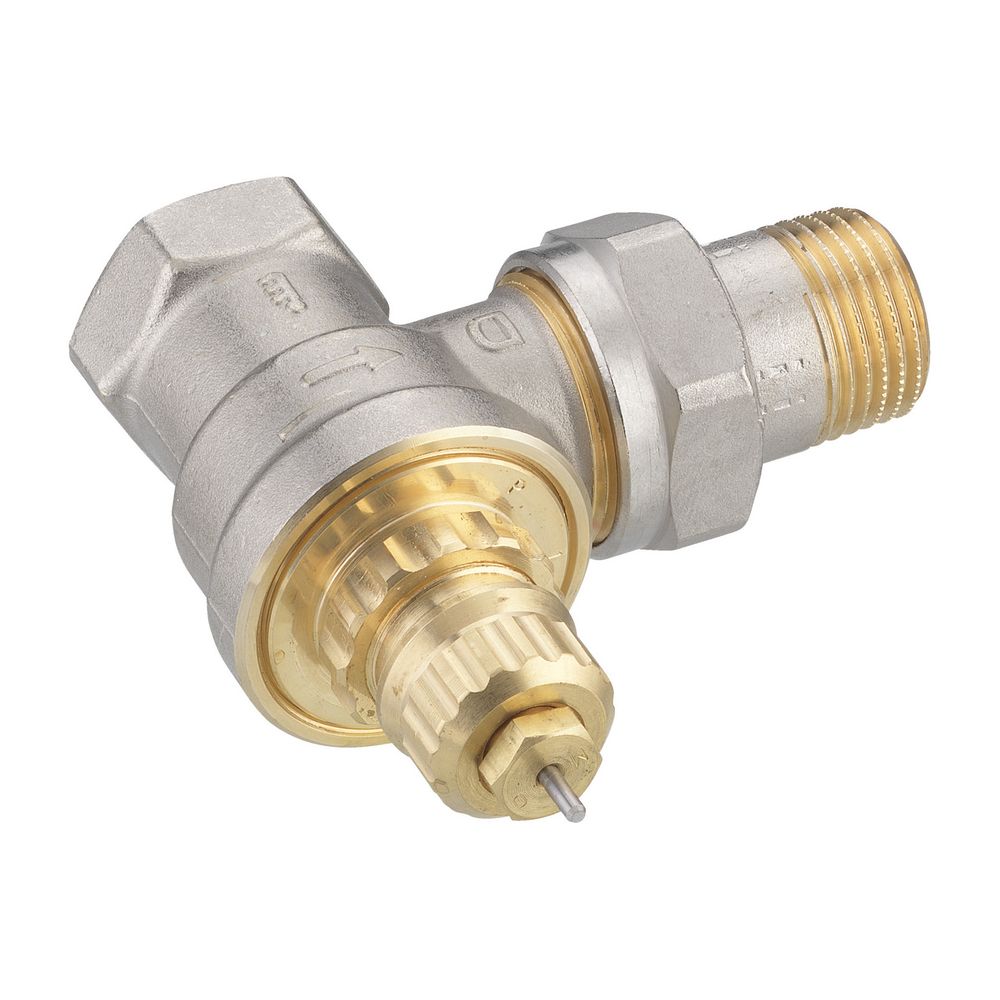

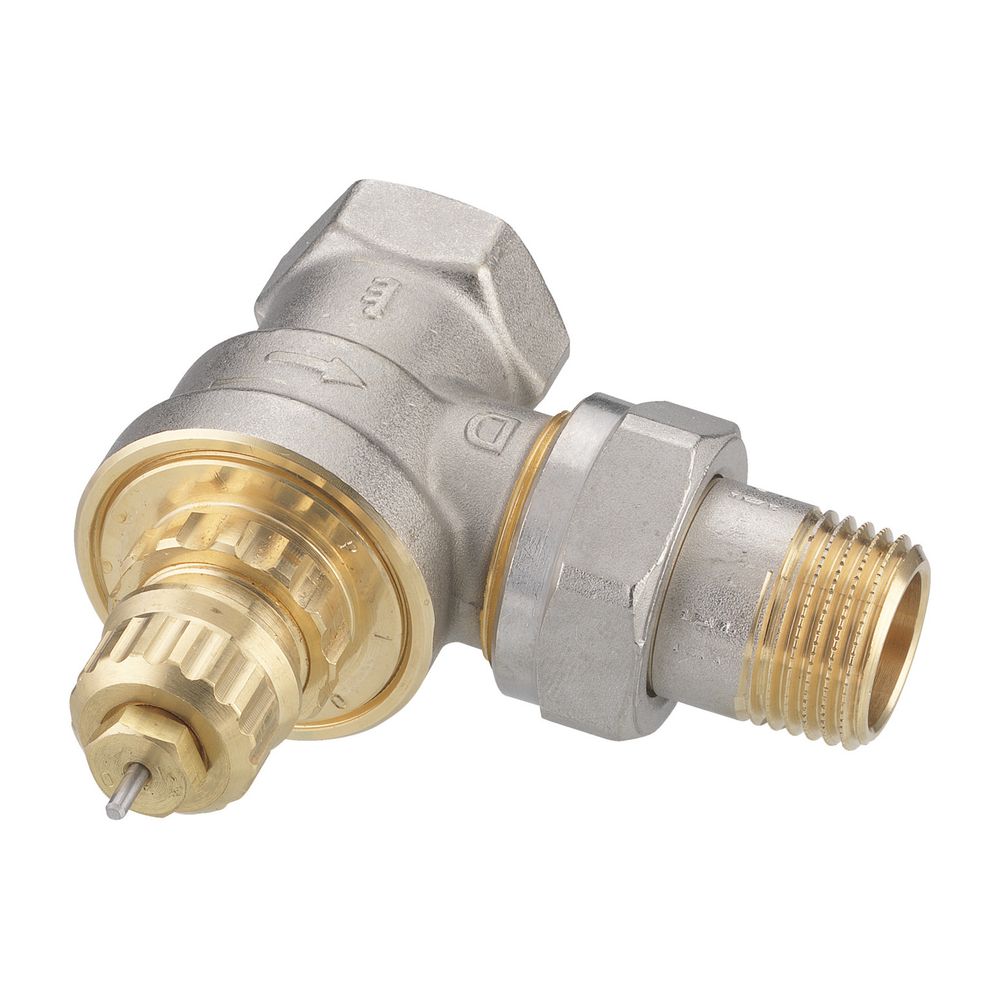

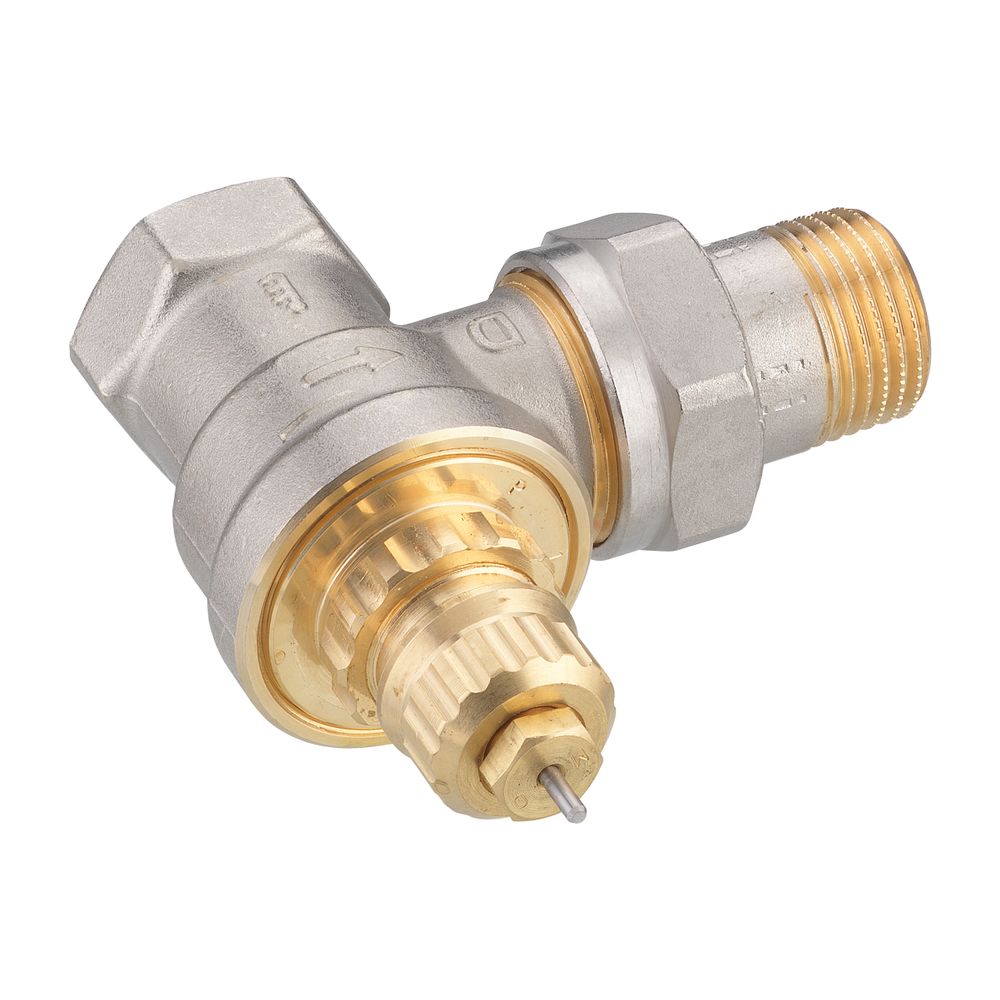

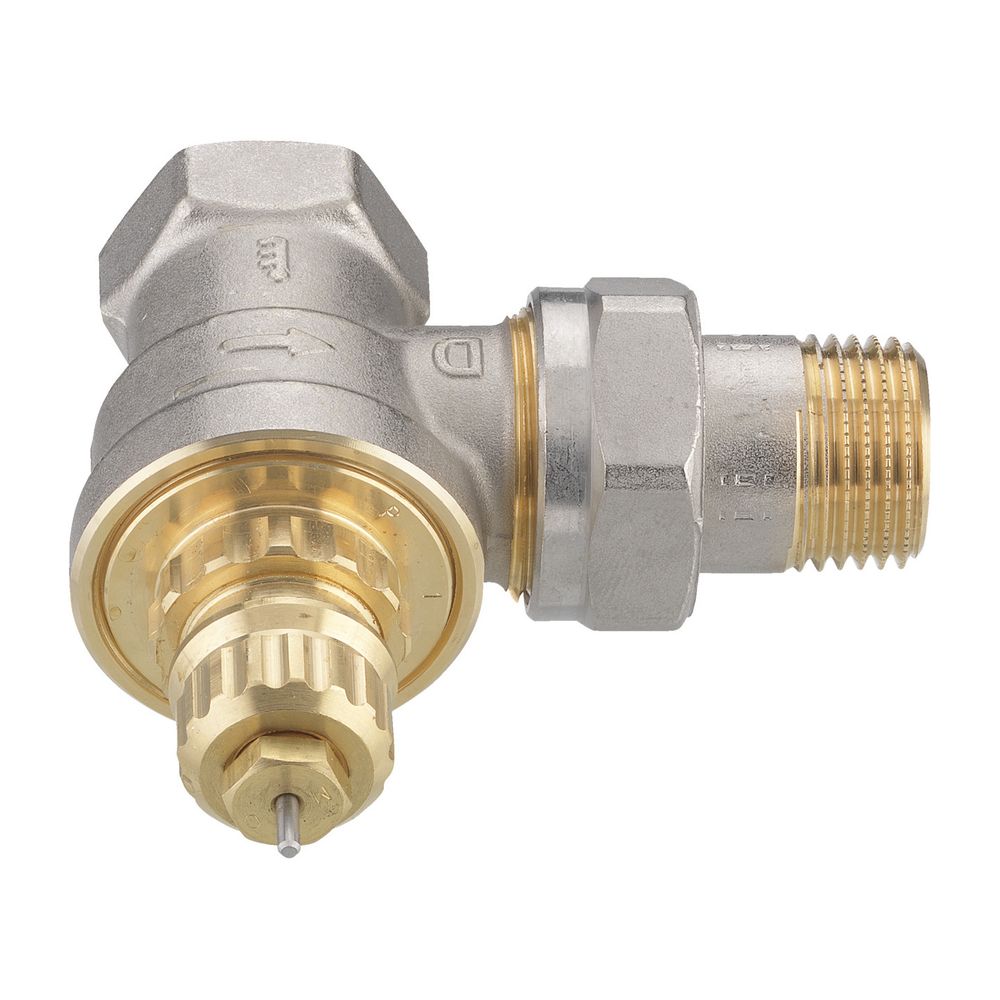

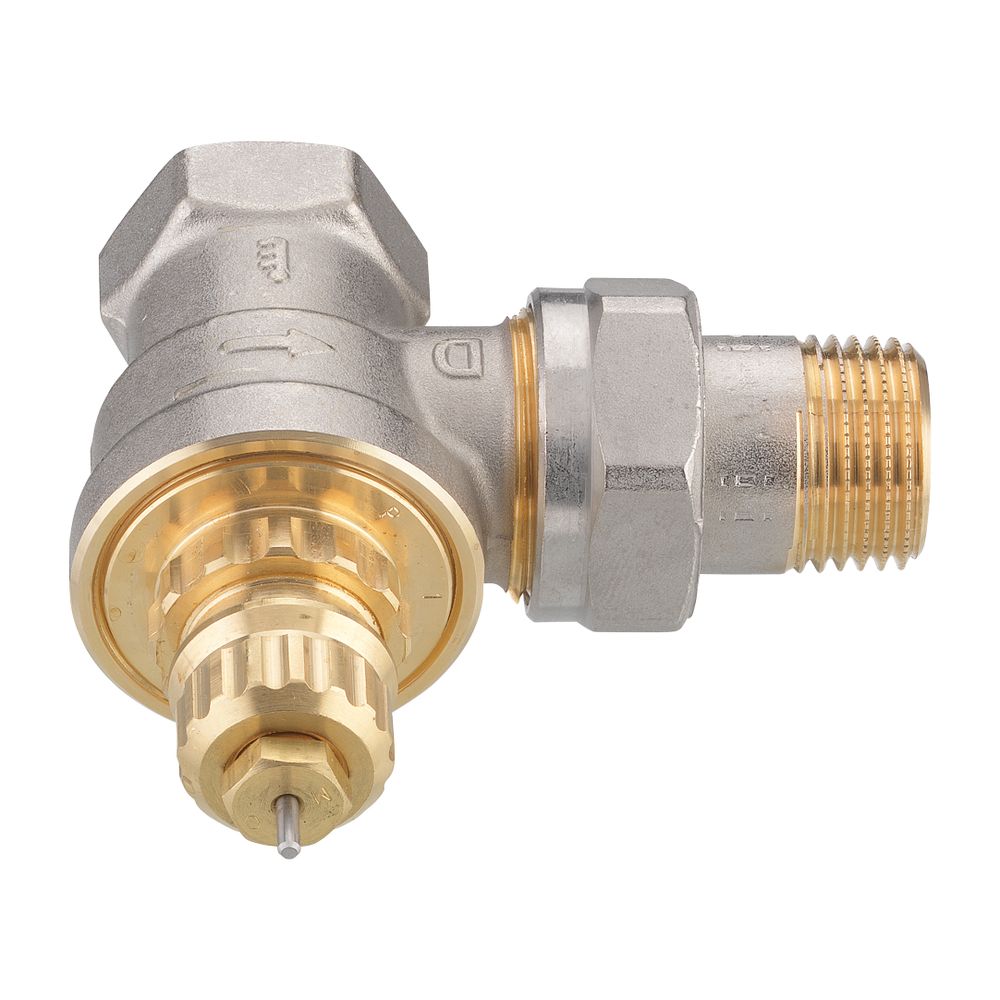

Danfoss Ventilgehäuse RA-G 15 R 1/2", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-G 15 in Eckausführung und matt vernickelter Oberfläche ist eine zuverlässige Lösung für Heizungsanlagen. Es ist speziell für den Einsatz in konventionellen Einrohr- und Schwerkraftanlagen konzipiert und ermöglicht die Verarbeitung großer Wassermengen. Das Ventilgehäuse eignet sich auch hervorragend zur Umrüstung von Handabsperrventilen auf Thermostatventile in horizontalen Einrohranlagen mit "reitender" Heizkörperanordnung.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-G 15 ist für konventionelle Einrohr- und Schwerkraftanlagen ausgelegt. Es ist sowohl für Einrohr- als auch für Zweirohrsysteme geeignet und bietet eine flexible Lösung für verschiedene Heizungssysteme. Es ermöglicht die Umrüstung von horizontalen Einrohranlagen mit reitender Heizkörperanordnung von Handabsperrventilen auf Thermostatventile in Kombination mit RA-Fühlerelementen. Die Konstruktion unterstützt die Verarbeitung großer Wassermengen und einen geringen Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen das Ventilgehäuse aus?

Das Gehäuse besteht aus vernickeltem Messing MS 58 und ist für einen maximalen Betriebsdruck von 10 bar sowie eine maximale Vorlauftemperatur von 120 °C ausgelegt. Die O-Ring-Stopfbuchse kann bei Bedarf unter Anlagendruck ausgetauscht werden, was die Wartung vereinfacht. Eine Bauschutzkappe mit grauer Stellschraube ist im Lieferumfang enthalten. Das Ventilgehäuse ist ohne Voreinstellung konzipiert und verfügt über einen abgestuften kv-Wert gemäß Euronorm DIN EN 215.

Welche Kompatibilität und Durchflusswerte bietet das Ventilgehäuse?

Das Ventilgehäuse RA-G 15 ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000 und RAW sowie mit thermischen Stellantrieben des Typs TWA. Die technischen Daten in Kombination mit Danfoss RA-Fühlern entsprechen den Anforderungen der Euronorm EN 215. Der Thermostatanschluss ist als Klick 22 ausgeführt. Das Ventilgehäuse hat einen Kvs-Wert mit Stellantrieb von 2,53 und einen KV-Wert im Bereich von 0,54 bis 4,3. Die Anschlussgröße am Heizkörper beträgt 1/2 Zoll (15 mm).

Welche Anforderungen gelten für den Betrieb?

Die Zusammensetzung des Heizwassers sollte der VDI-Richtlinie 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden. Das Ventilgehäuse ist für den Einsatz in Anlagen mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ausgelegt.

Technische Daten

• Anschlussgröße Heizkörper: 1/2 Zoll (15 mm)
• Bauhöhe: 35
• Kvs-Wert mit Stellantrieb: 2,53
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 120 °C
• Max. Differenzdruck: 0,16 bar
• Material: Messing MS 58, vernickelt
• Form: rechtwinklig
• Thermostatanschluss: Klick 22
• Bedienung: thermostatisch mit grauem Knopf

Das Danfoss Ventilgehäuse RA-G 15 ist eine robuste und vielseitige Komponente für moderne Heizungsanlagen. Mit seiner Eckausführung, der vernickelten Oberfläche und der Kompatibilität mit Danfoss Fühlerelementen und Stellantrieben bietet es eine effiziente Lösung für die Temperaturregelung. Die hohe Druckbeständigkeit von 10 bar, die maximale Vorlauftemperatur von 120 °C und der Kvs-Wert von 2,53 mit Stellantrieb unterstreichen die Leistungsfähigkeit dieses Ventilgehäuses.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-G 15
• 1x Bauschutzkappe
