Beschreibung

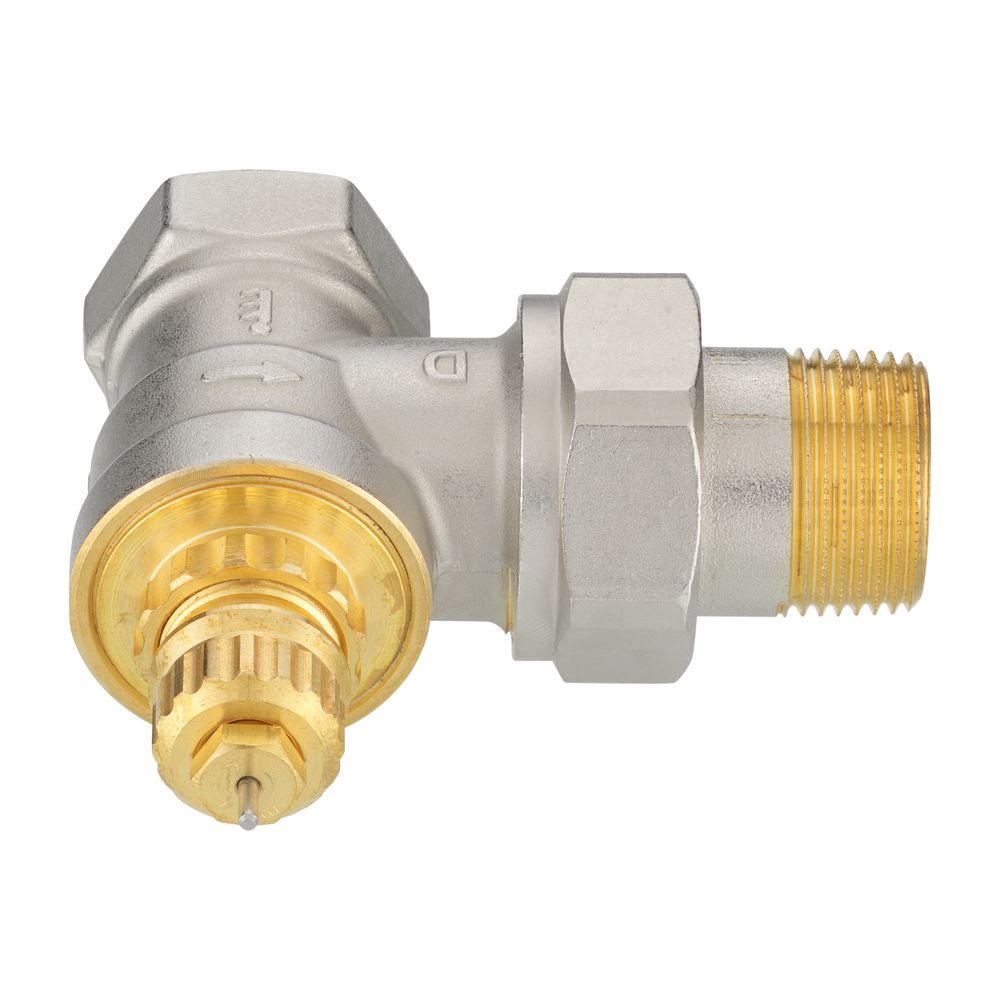

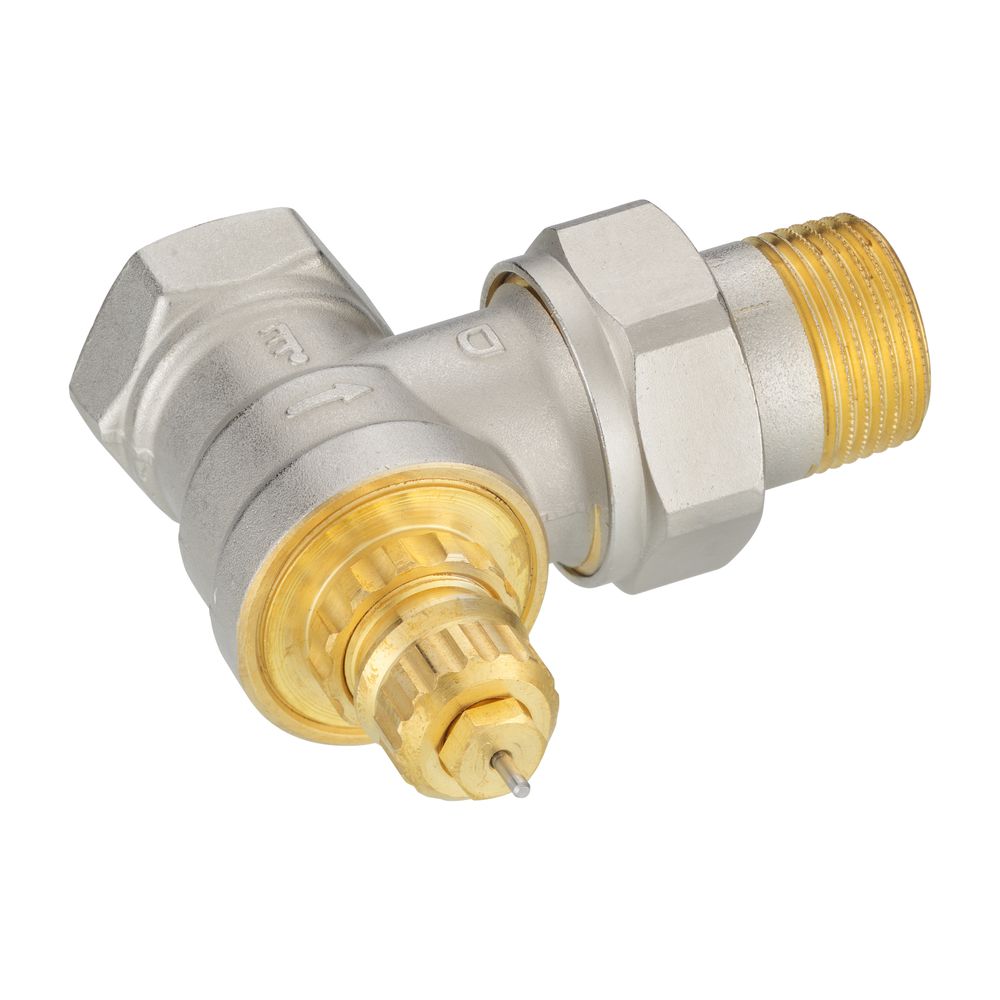

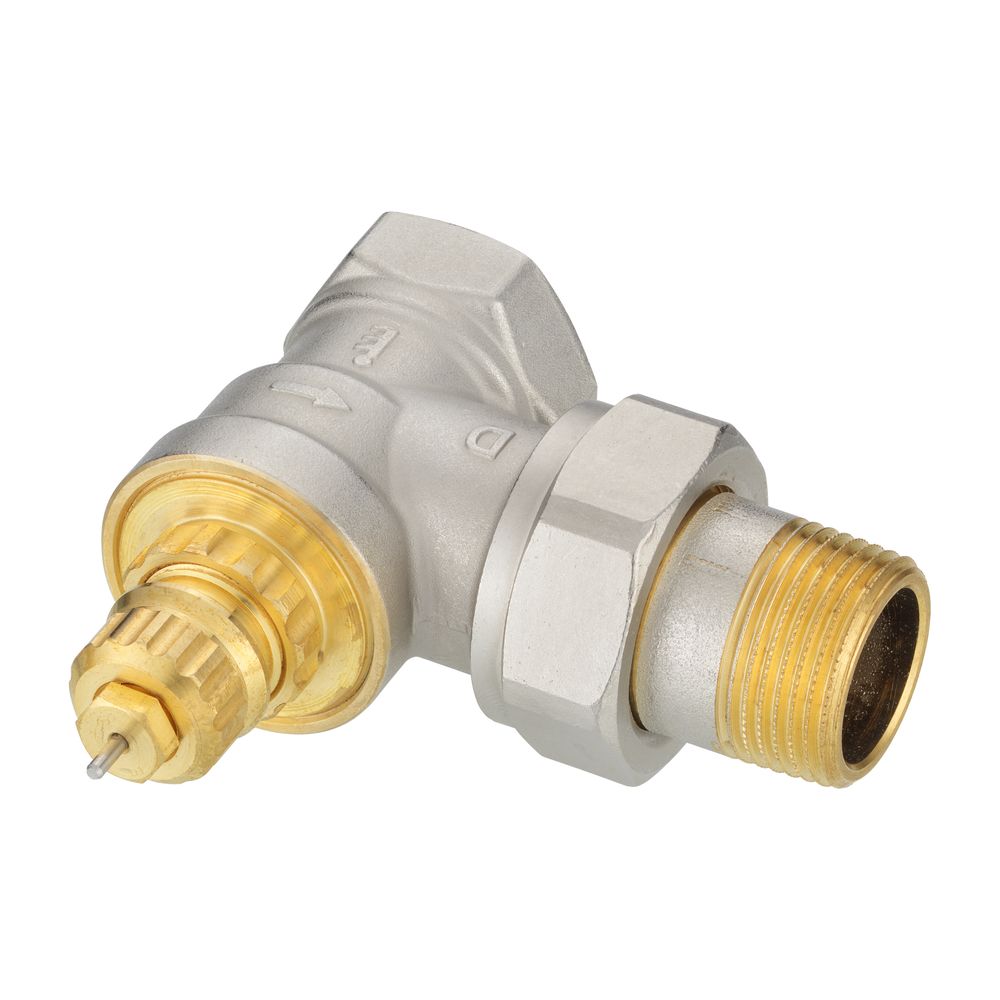

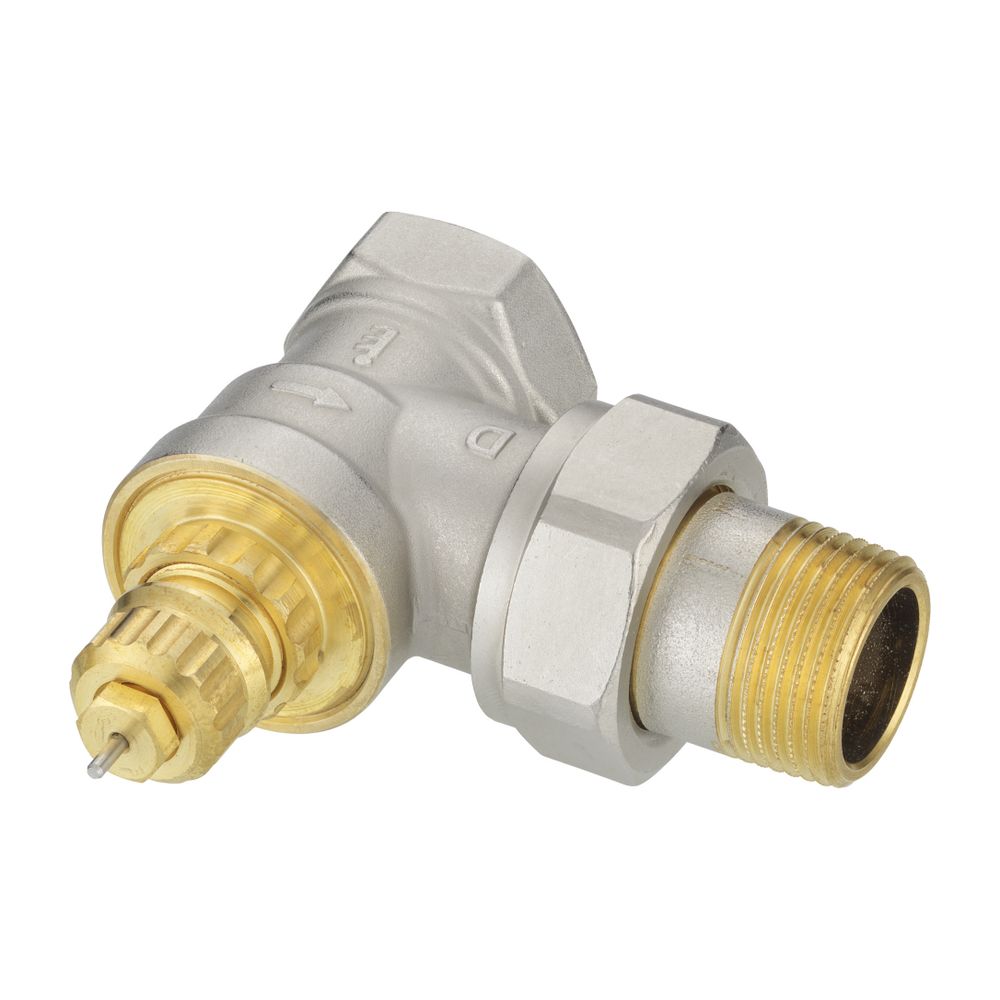

Danfoss Ventilgehäuse RA-G 20 R 3/4", Eckausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-G 20 R 3/4" in Eckausführung mit matt vernickelter Oberfläche ist speziell für den Einsatz in konventionellen Einrohr-Heizungsanlagen konzipiert. Es eignet sich besonders für große Wassermengen und die sogenannte reitende Einrohranordnung. Das Ventilgehäuse ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000 und RAW sowie den thermischen Stellantrieben Typ TWA und bietet eine zuverlässige Basis für thermostatische Heizkörperventile.
Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?
Das Ventilgehäuse RA-G 20 ist für den Einsatz in Einrohr- und Zweirohrsystemen geeignet. Es ist besonders für konventionelle Einrohr-Heizungsanlagen mit großer Wassermenge ausgelegt und kann auch zur Umrüstung von horizontalen Einrohranlagen mit reitender Heizkörperanordnung verwendet werden. Die Kombination mit RA-Fühlerelementen ermöglicht den Austausch von Handabsperrventilen gegen Thermostatventile.
Welche technischen Eigenschaften und Materialien zeichnen das Ventilgehäuse aus?
Das Gehäuse besteht aus vernickeltem Messing (MS 58) und verfügt über eine O-Ring-Stopfbuchse, die unter Anlagendruck auswechselbar ist, ohne dass die Anlage entleert werden muss. Die Bauschutzkappe ist mit einem grauen Handrad ausgestattet. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der maximale Differenzdruck beträgt 0,16 bar.
Wie sind die Durchflusswerte und Ventilkennzahlen?
Das Ventilgehäuse bietet einen Kvs-Wert von 5,01 und einen Kv-Bereich von 0,57 bis 5,01. Mit Stellantrieb liegt der Kvs-Wert bei 3,89. Die Durchsatzkapazität beträgt bei einem Mindestdruck von 10 kPa zwischen 180 und 1584 Litern pro Stunde und bei 15 kPa zwischen 221 und 1940 Litern pro Stunde. Diese Werte stellen einen geringen Durchflusswiderstand und eine abgestufte Durchflussregelung gemäß der Euronorm EN 215 sicher.
Welche Anschluss- und Bauformmerkmale besitzt das Ventilgehäuse?
Das Ventilgehäuse ist als rechtwinkliges Eckstück mit einem Heizkörperanschluss von 3/4 Zoll (20 mm) ausgeführt. Es verfügt über ein Innengewinde und ist für die thermostatische Bedienung vorgesehen. Die Bauhöhe beträgt 47 mm. Das Ventilgehäuse ist nicht vorab einstellbar und besitzt keine automatische Durchflussregelung.
Technische Daten
- Typ: RA-G 20
- Anschlussgröße Heizkörper: 3/4 Zoll (20 mm)
- Bauform: Eck, rechtwinklig
- Material: Messing MS 58, matt vernickelt
- Max. Betriebsdruck: 10 bar
- Max. Vorlauftemperatur: 120 °C
- Max. Differenzdruck: 0,16 bar
- Kvs-Wert: 5,01
- Kvs-Wert mit Stellantrieb: 3,89
- Bauhöhe: 47 mm
Das Danfoss Ventilgehäuse RA-G 20 R 3/4" bietet eine robuste und zuverlässige Lösung für den Einsatz in Einrohr- und Zweirohr-Heizungsanlagen. Mit seiner hohen Durchflusskapazität und der kompatiblen Bauweise unterstützt es eine effiziente und flexible Heizungsregelung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 120 °C.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-G |
| Hersteller-Artikelnummer | 013G1678 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G1678 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 47 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 180 - 1584 |
| Durchsatzkapazität (min 15 kPa) | 221 - 1940 |
| EAN-13 | 5702420111261 |
| Farbe des Knopfes | weiß |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,409 kg |
| Größe Heizkörperanschluss | 3/4 Zoll (20) |
| KV-2-Wert | 2,2 |
| KV-Wert | 0,57 - 5,01 |
| Kvs-Wert | 5,01 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | nein |
| Voreinstellung | ohne |
| WEEE-Nr. | 66490570 |
