Beschreibung

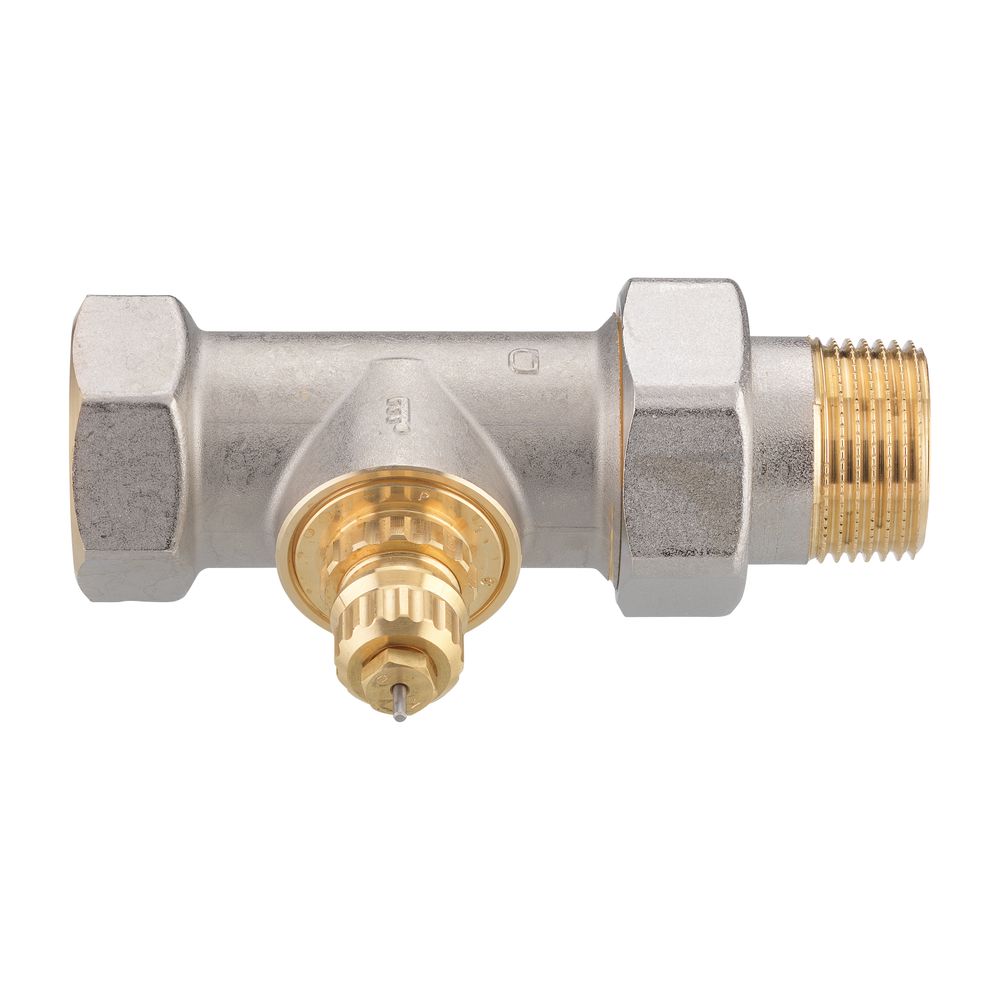

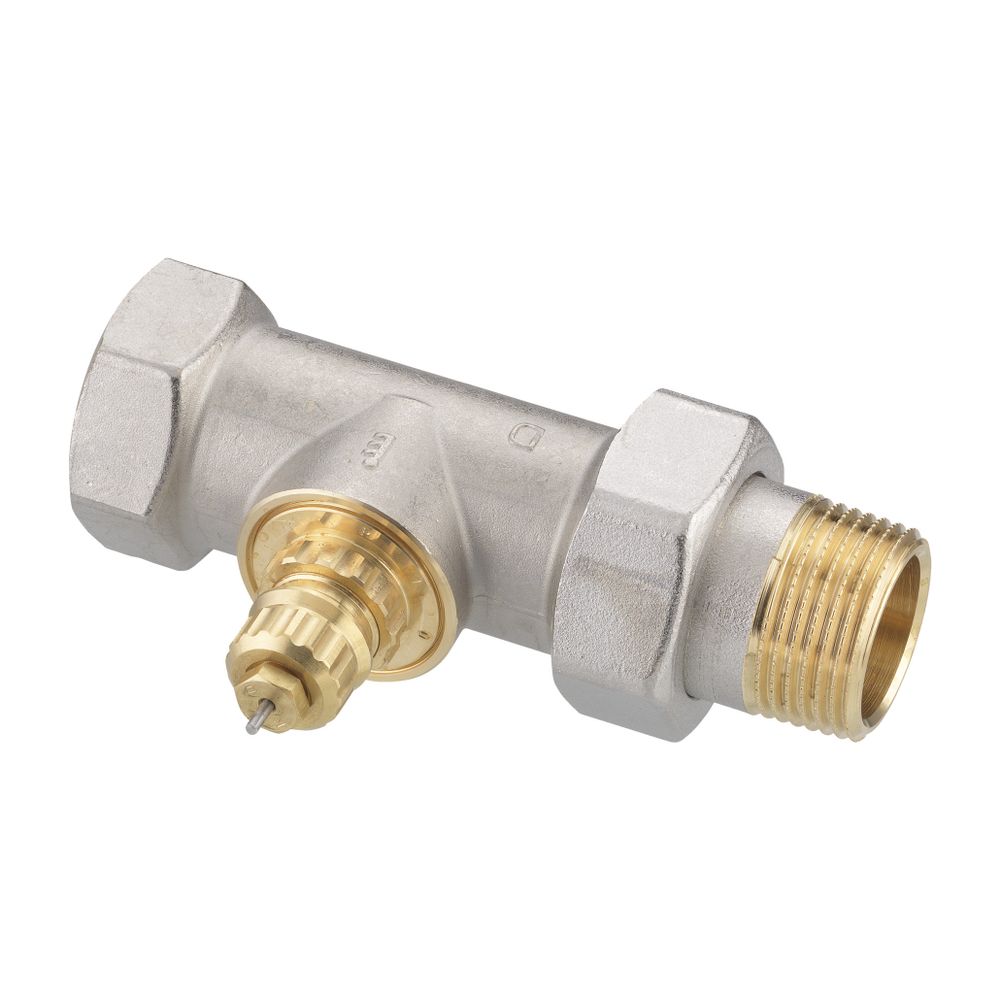

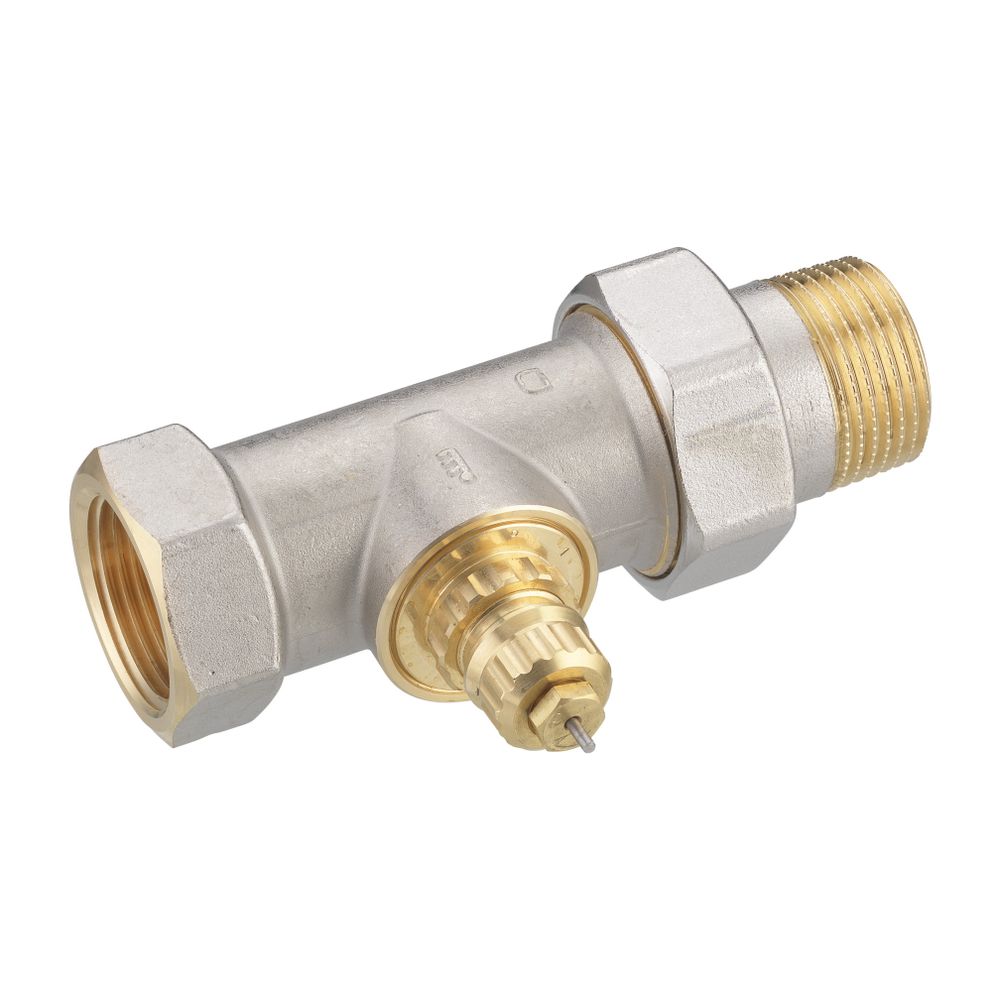

Danfoss Ventilgehäuse RA-G 25 R 1/1", Durchgangsausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-G 25 R 1/1" in Durchgangsausführung ist matt vernickelt und wurde für den Einsatz in Heizungsanlagen mit großen Wassermengen oder in reitenden Einrohranordnungen entwickelt. Es ist kompatibel mit Danfoss Fühlerelementen RA 2000 und RAW sowie thermischen Stellantrieben vom Typ TWA. Dieses Ventilgehäuse ermöglicht auch die Umrüstung von horizontalen Einrohranlagen mit reitender Heizkörperanordnung von Handabsperrventilen auf Thermostatventile.
Für welche Heizungssysteme ist das Ventilgehäuse RA-G 25 geeignet?
Das Ventilgehäuse RA-G 25 ist primär für konventionelle Einrohr-Heizungsanlagen und Schwerkraftanlagen konzipiert. Es eignet sich für große Wassermengen und bietet einen geringen Durchflusswiderstand. Eine Eignung für Zweirohrsysteme ist ebenfalls gegeben. Die Kombination mit Danfoss RA-Fühlerelementen ermöglicht die Umrüstung von horizontalen Einrohranlagen mit reitender Heizkörperanordnung von Handabsperrventilen auf Thermostatventile.
Welche technischen Merkmale zeichnen das Ventilgehäuse aus?
Das Gehäuse besteht aus vernickeltem Messing MS 58 und ist für einen maximalen Betriebsdruck von 10 bar sowie eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der maximale Differenzdruck beträgt 0.20 bar. Eine Besonderheit ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck auswechseln lässt, was die Wartung vereinfacht. Die Bauschutzkappe ist mit einem grauen Handrad ausgestattet.
Welche Anschlussmöglichkeiten und Kvs-Werte bietet das Ventilgehäuse?
Der Heizkörperanschluss des Ventilgehäuses hat die Größe R 1/1 Zoll (25). Der Thermostatanschluss ist als Klick 22 ausgeführt. Die Bauform ist gerade und die Ausführung als Schlussstück/Innengewinde. Das Ventilgehäuse verfügt über einen Kvs-Wert von 4,58 und einen Kvs-Wert mit Stellantrieb von 6,33. Der Kv-Wert bei AP Bereich 1/2K mit RA beträgt 1,42/2,69.
Welche Normen und Richtlinien erfüllt das Ventilgehäuse?
Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA-Fühlern entsprechen den Anforderungen der Euronorm EN 215. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Anschlussgröße Heizkörper: 1 Zoll (25)
- Anschlussart: R 1/1 Durchgang, Innengewinde
- Material: Messing MS 58, vernickelt
- Maximaler Betriebsdruck: 10 bar
- Maximale Vorlauftemperatur: 120 °C
- Maximaler Differenzdruck: 0.20 bar
- Kvs-Wert: 4,58
- Kvs-Wert mit Stellantrieb: 6,33
- Kv-Wert bei AP Bereich 1/2K mit RA: 1,42/2,69
- Bauhöhe: 54
- Thermostatanschluss: Klick 22
- Geeignet für Einrohrsystem: ja
- Geeignet für Zweirohrsystem: ja
Das Danfoss Ventilgehäuse RA-G 25 bietet eine robuste und zuverlässige Lösung für die Regelung großer Wassermengen in Einrohr- und Zweirohr-Heizungsanlagen. Mit seiner vernickelten Messingausführung, der auswechselbaren O-Ring-Stopfbuchse unter Anlagendruck und der Kompatibilität zu verschiedenen Fühlerelementen und Stellantrieben erfüllt es die Anforderungen moderner Heizsysteme. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt und bietet Kvs-Werte von 4,58 und 6,33 mit Stellantrieb.
Lieferumfang
- 1x Danfoss Ventilgehäuse RA-G 25
- 1x Staubkappe
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-G |
| Hersteller-Artikelnummer | 013G1679 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G1679 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 54 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 180 - 1448 |
| Durchsatzkapazität (min 15 kPa) | 221 - 1774 |
| EAN-13 | 5702420111278 |
| Farbe des Knopfes | weiß |
| Form | gerade |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,648 kg |
| Größe Heizkörperanschluss | 1 Zoll (25) |
| KV-2-Wert | 2,27 |
| KV-Wert | 0,57 - 4,58 |
| Kvs-Wert | 4,58 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | nein |
| Voreinstellung | ohne |
| WEEE-Nr. | 66490570 |
