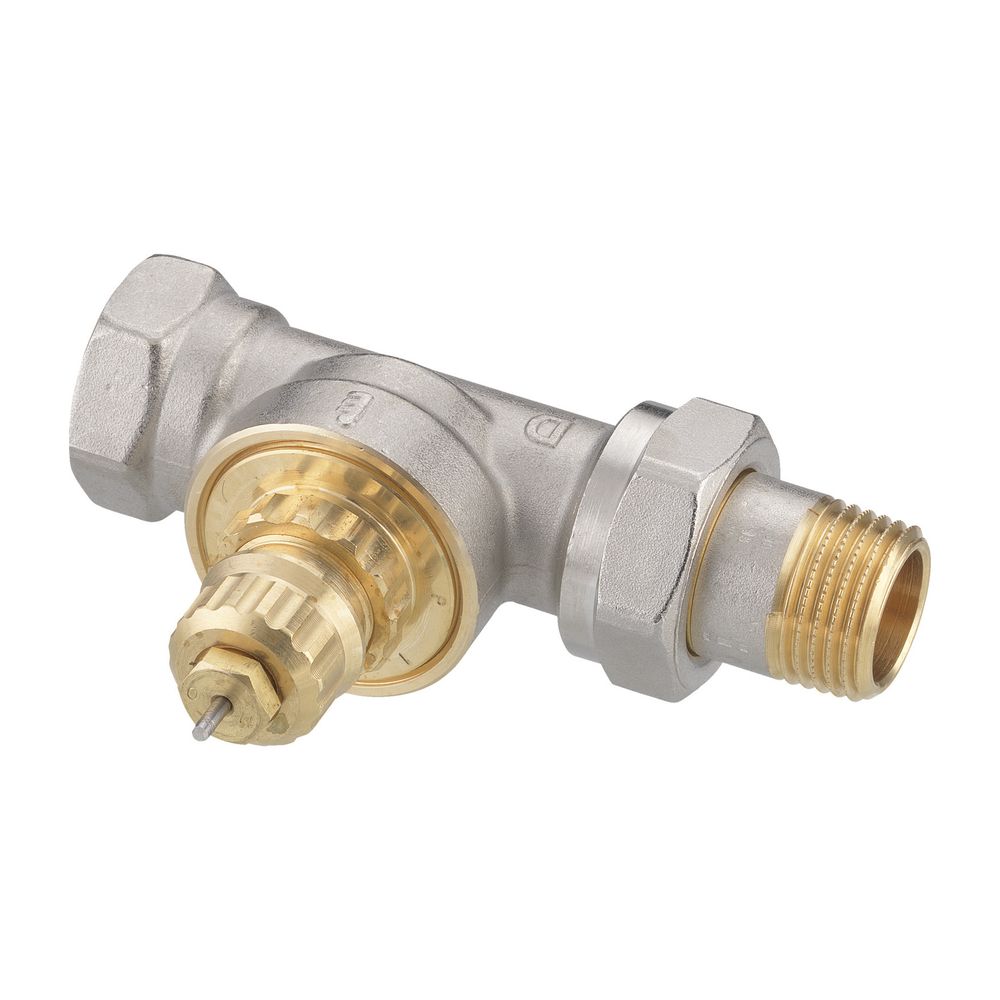

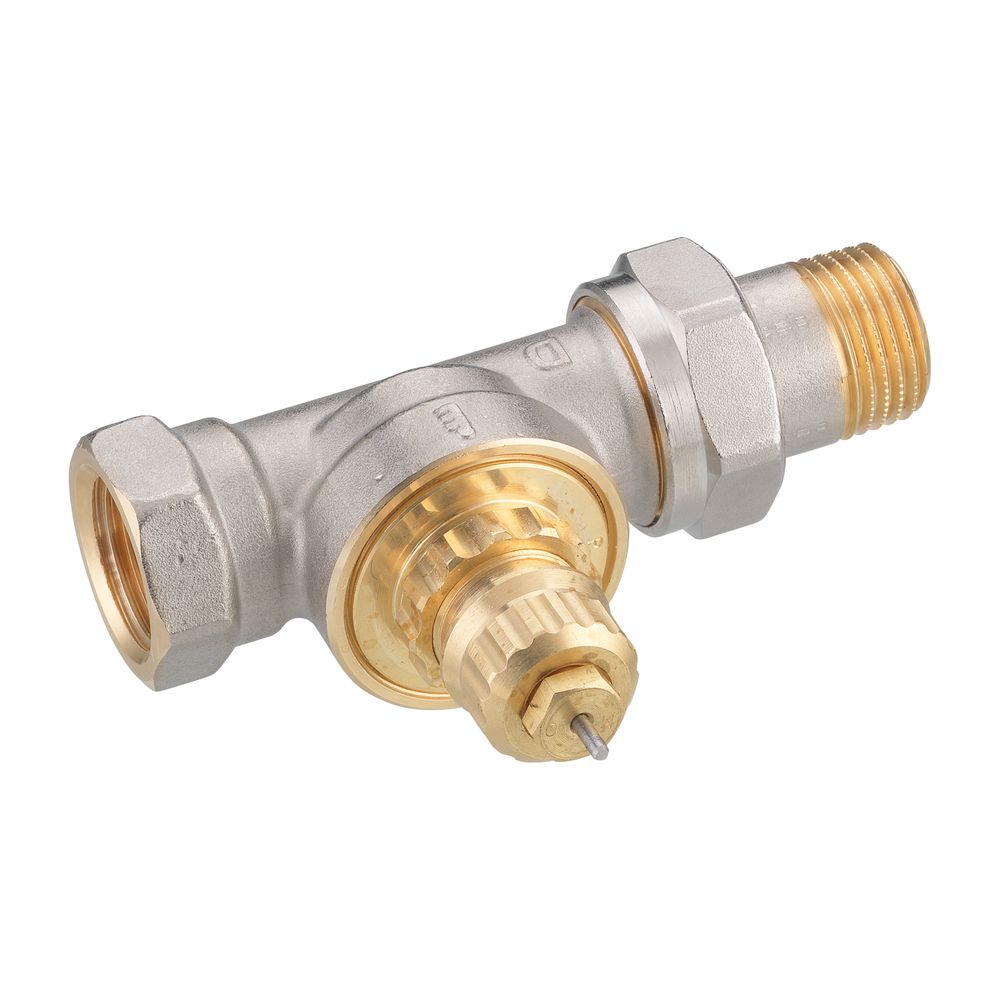

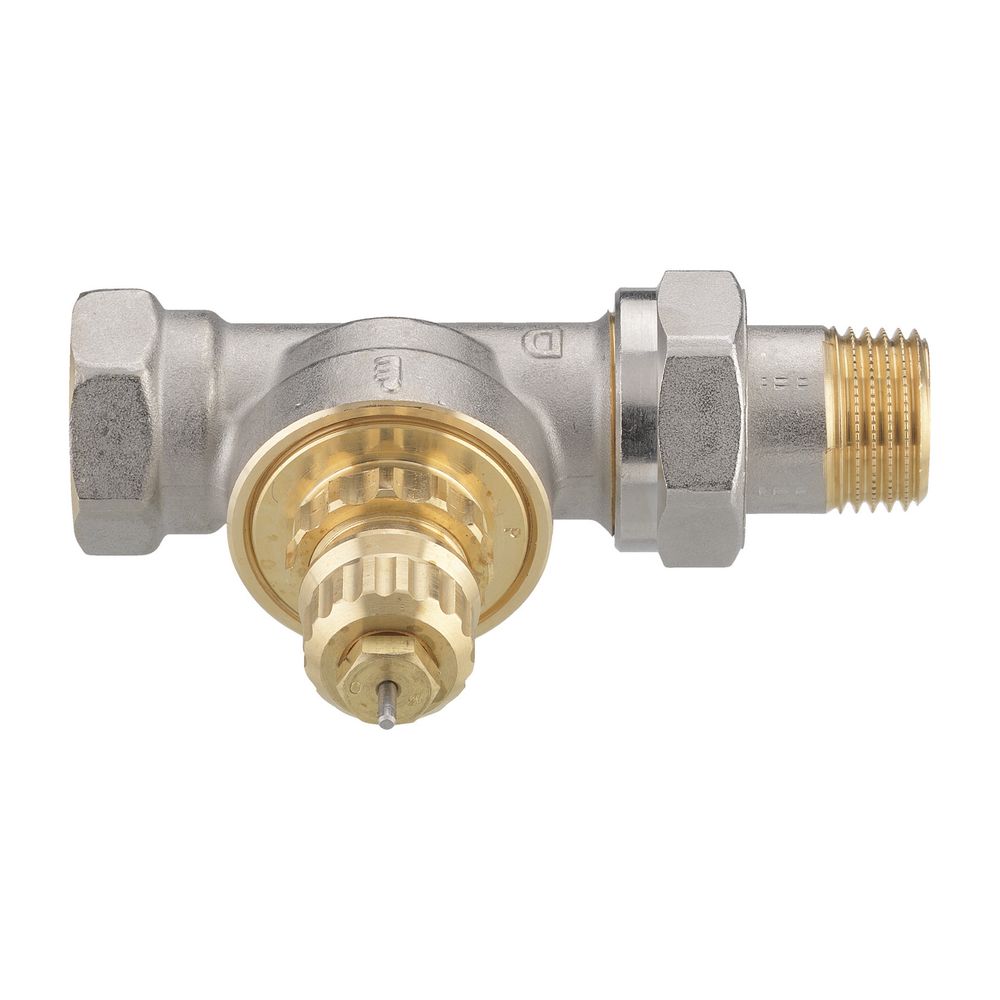

Danfoss Ventilgehäuse RA-G 15 R 1/2", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-G 15 R 1/2" in matt vernickelter Durchgangsausführung ist eine robuste Lösung für Heizungsanlagen. Es ist speziell für den Einsatz in konventionellen Einrohr- und Schwerkraftanlagen sowie Zweirohrsystemen konzipiert und eignet sich besonders für große Wassermengen oder die sogenannte reitende Einrohranordnung. Das Ventilgehäuse ist kompatibel mit Danfoss Fühlerelementen RA 2000 und RAW sowie thermischen Stellantrieben des Typs TWA.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Ventilgehäuse Typ RA-G von Danfoss ist primär für den Einsatz in konventionellen Einrohr-Heizungsanlagen vorgesehen. Dank seiner großen kv-Werte ist es für Systeme mit hohem Wasserdurchsatz optimiert. Es ermöglicht auch die Umrüstung bestehender horizontaler Einrohranlagen mit "reitender" Heizkörperanordnung von manuellen Absperrventilen auf moderne Thermostatventile in Kombination mit passenden RA-Fühlerelementen. Das Ventilgehäuse ist zudem für Zweirohrsysteme geeignet.

Welche technischen Eigenschaften zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse ist ohne Voreinstellung ausgeführt und bietet einen geringen Durchflusswiderstand. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der maximale Differenzdruck beträgt 0,16 bar. Die Durchgangsausführung hat einen Anschluss von R 1/2 Zoll. Der Kvs-Wert mit Stellantrieb liegt bei 2,53, während die Kv-Werte je nach Anwendungsbereich zwischen 0,51 und 2,3 variieren.

Welche Besonderheiten bietet das Design und die Wartung?

Das Gehäuse besteht aus vernickeltem Messing MS 58, was für eine hohe Beständigkeit sorgt. Die O-Ring-Stopfbuchse des Ventils ist so konstruiert, dass sie unter Anlagendruck ausgewechselt werden kann, was eine Wartung ohne Anlagenentleerung ermöglicht. Eine Bauschutzkappe mit grauem Handrad ist im Lieferumfang enthalten und schützt das Ventil während der Installation. Für die Montage sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Mit welchen Komponenten ist das Ventilgehäuse kompatibel und welche Normen erfüllt es?

Das Danfoss Ventilgehäuse RA-G 15 ist für die Kombination mit Danfoss Fühlerelementen der Typen RA 2000 und RAW sowie den thermischen Stellantrieben Typ TWA ausgelegt. Die technischen Daten des Ventilgehäuses in Verbindung mit Danfoss RA-Fühlern entsprechen den Anforderungen der Euronorm EN 215. Es verfügt über eine CEN-Zulassung mit abgestuftem kv-Wert. Zur Vermeidung von Steinbildung und Korrosion im Heizsystem wird empfohlen, dass die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entspricht.

Technische Daten

• Typ: RA-G 15
• Größe Heizkörperanschluss: R 1/2 Zoll (15)
• Abmessung Thermostatanschluss: Klick 22
• Ausführung: Durchgang
• Oberflächenschutz: vernickelt
• Material Gehäuse: Messing MS 58
• PN: 10
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 120 °C
• Max. Differenzdruck: 0,16 bar
• Kvs-Wert mit Stellantrieb: 2,53
• KV-Wert: 0,51 - 2,3
• Voreinstellung: ohne
• Durchsatzkapazität (min. 10 kPa): 161 - 727
• Durchsatzkapazität (min. 15 kPa): 198 - 891

Das Danfoss Ventilgehäuse RA-G 15 bietet eine zuverlässige und flexible Lösung für Heizungsanlagen. Mit seiner robusten Messingkonstruktion und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Anlagendruck ist es auf Langlebigkeit und einfache Wartung ausgelegt. Die Kompatibilität mit verschiedenen Danfoss Fühlerelementen und Stellantrieben sowie die Einhaltung der Euronorm EN 215 unterstreichen die Qualität und Anpassungsfähigkeit dieses Ventilgehäuses für Einrohr- und Schwerkraftanlagen.
