Danfoss Ventilgehäuse RA-G, Durchgangsausführung, matt vernickelt
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschluss
Beschreibung

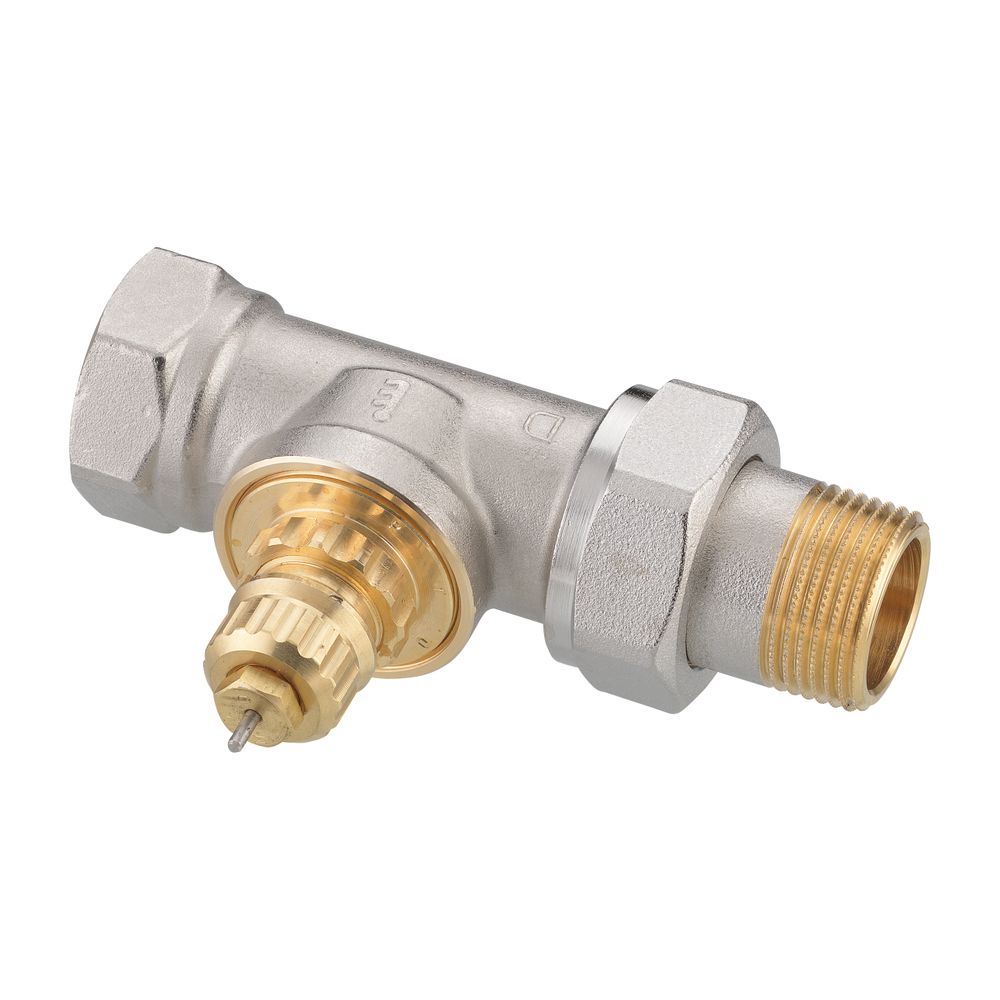

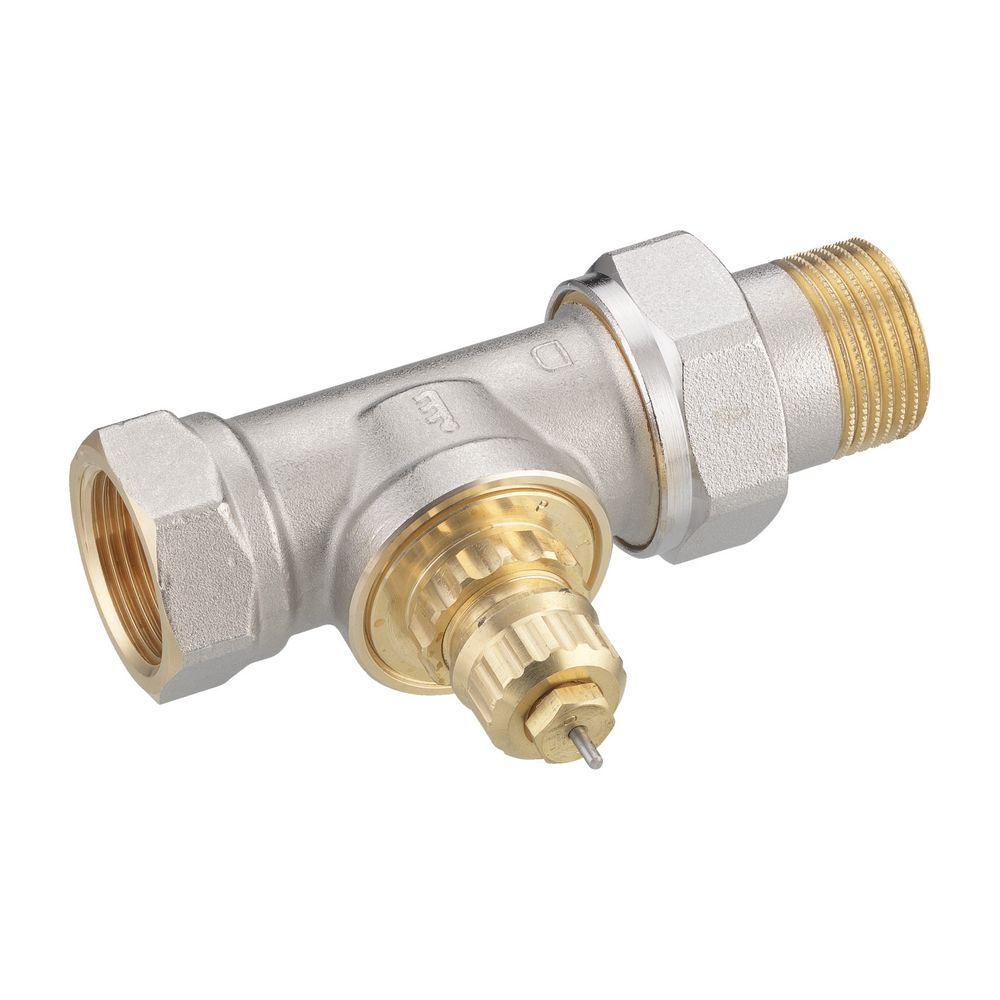

Danfoss Ventilgehäuse RA-G, DN 20, R 3/4", Durchgangsausführung, matt vernickelt, 013G1677
Das Danfoss Ventilgehäuse RA-G 20 R 3/4" in Durchgangsausführung ist ein matt vernickeltes Ventilgehäuse, das für große Wassermengen und den Einsatz in konventionellen Einrohr-Heizungsanlagen konzipiert wurde. Es eignet sich auch zur Umrüstung von Handabsperrventilen auf Thermostatventile in horizontalen Einrohranlagen mit "reitender" Heizkörperanordnung. Das Gehäuse ist ohne Voreinstellung ausgeführt und bietet einen geringen Durchflusswiderstand.
Für welche Heizsysteme ist das Ventilgehäuse geeignet?
Das Ventilgehäuse Typ RA-G ist speziell für den Einsatz in konventionellen Einrohr-Heizungsanlagen sowie Schwerkraftanlagen vorgesehen. Es ermöglicht die Umrüstung bestehender horizontaler Einrohranlagen mit "reitender" Heizkörperanordnung von Handabsperrventilen auf moderne Thermostatventile. Zudem ist es auch für Zweirohrsysteme geeignet.
Welche Kompatibilität bietet das Ventilgehäuse?
Das Ventilgehäuse RA-G 20 ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000 und RAW. Ebenso kann es mit thermischen Stellantrieben des Typs TWA kombiniert werden. Die Abmessung des Thermostatanschlusses beträgt Klick 22, was eine einfache Montage sicherstellt.
Welche Besonderheiten bietet das Design und die Wartung?
Das Ventilgehäuse besteht aus vernickeltem Messing MS 58 und ist in einer geraden Durchgangsform ausgeführt. Eine Bauschutzkappe mit grauem Handrad ist im Lieferumfang enthalten. Eine wesentliche Wartungsfreundlichkeit bietet die O-Ring-Stopfbuchse, die sich bei Bedarf ohne Anlagenentleerung und sogar unter Anlagendruck auswechseln lässt. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Fabrikat: Danfoss
- Typ: RA-G 20
- Ventilgehäuse: R 3/4 Durchgang
- Kvs-Wert mit Stellantrieb: 3,89
- Kv-Wert bei AP Bereich 1/2K mit RA: 1,14/2,69
- max. Betriebsdruck: 10 bar
- max. Vorlauftemperatur: 120 °C
- max. Differenzdruck: 0.16 bar
- PN: 10
- Bauhöhe: 48
Das Danfoss Ventilgehäuse RA-G 20 R 3/4" ist eine robuste und wartungsfreundliche Lösung für Heizungsanlagen, insbesondere für Einrohrsysteme. Mit einem Kvs-Wert von 3,89 und einem maximalen Betriebsdruck von 10 bar bietet es zuverlässige Leistung. Die Möglichkeit, die O-Ring-Stopfbuchse unter Anlagendruck zu wechseln, unterstreicht die durchdachte Konstruktion für eine langlebige und effiziente Heizungsinstallation.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-G |
| Hersteller-Artikelnummer | 013G1677 |
| Hersteller | Danfoss |
| Abmessung Thermostatanschluss | Klick 22 |
| Artikelnummer | DANFOSS-013G1677 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 48 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 161 - 1205 |
| Durchsatzkapazität (min 15 kPa) | 198 - 1476 |
| EAN-13 | 5702420111001 |
| Farbe des Knopfes | weiß |
| Form | gerade |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,422 kg |
| Größe Heizkörperanschluss | 3/4 Zoll (20) |
| KV-2-Wert | 2,06 |
| KV-Wert | 0,54 - 3,81 |
| Kvs-Wert | 3,81 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Unterliegt EU Trinkwasserverordnung | nein |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | nein |
| Voreinstellung | ohne |
| WEEE-Nr. | DE66490570 |
