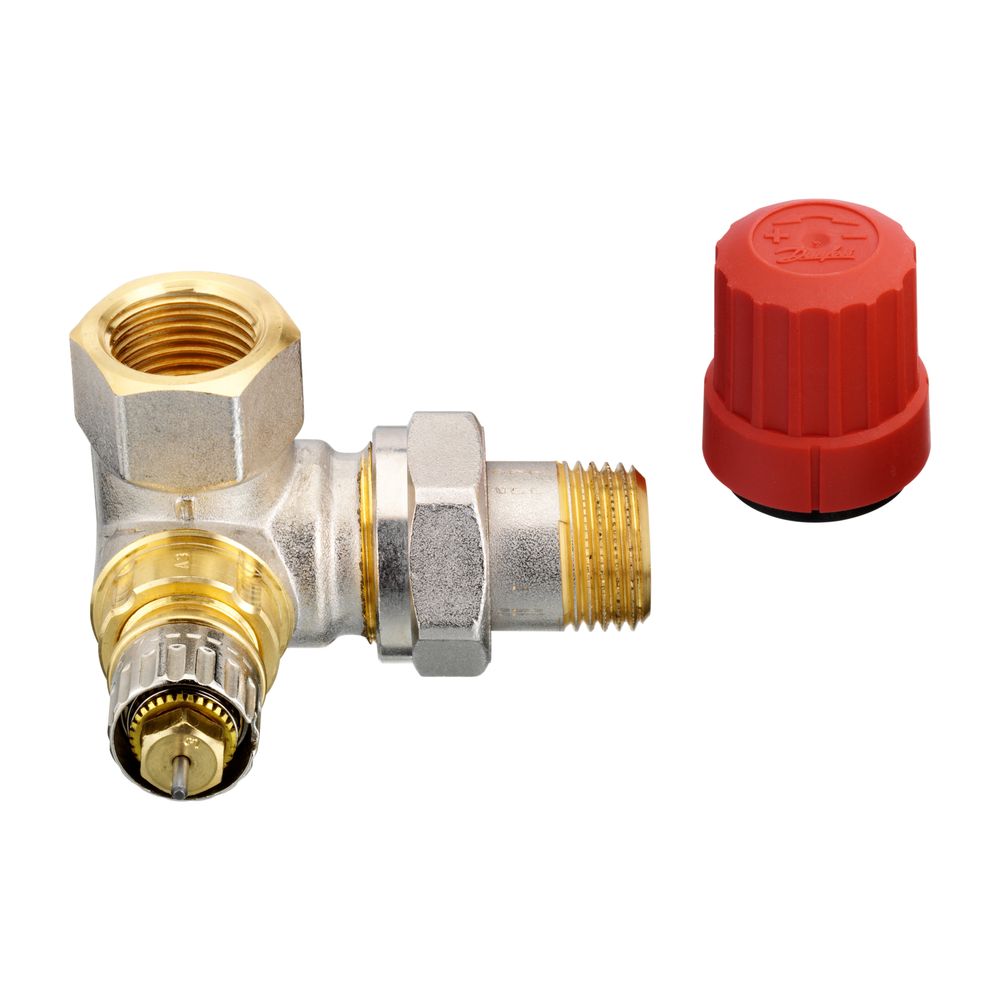

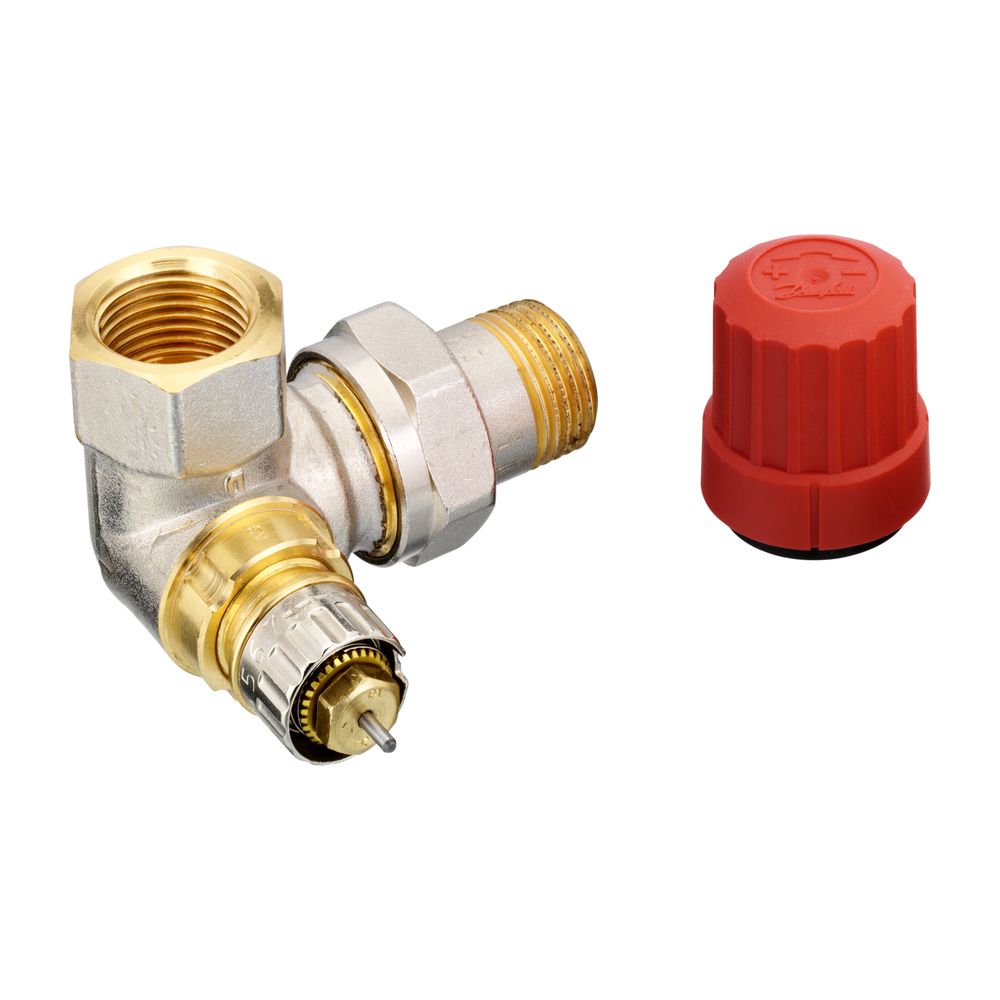

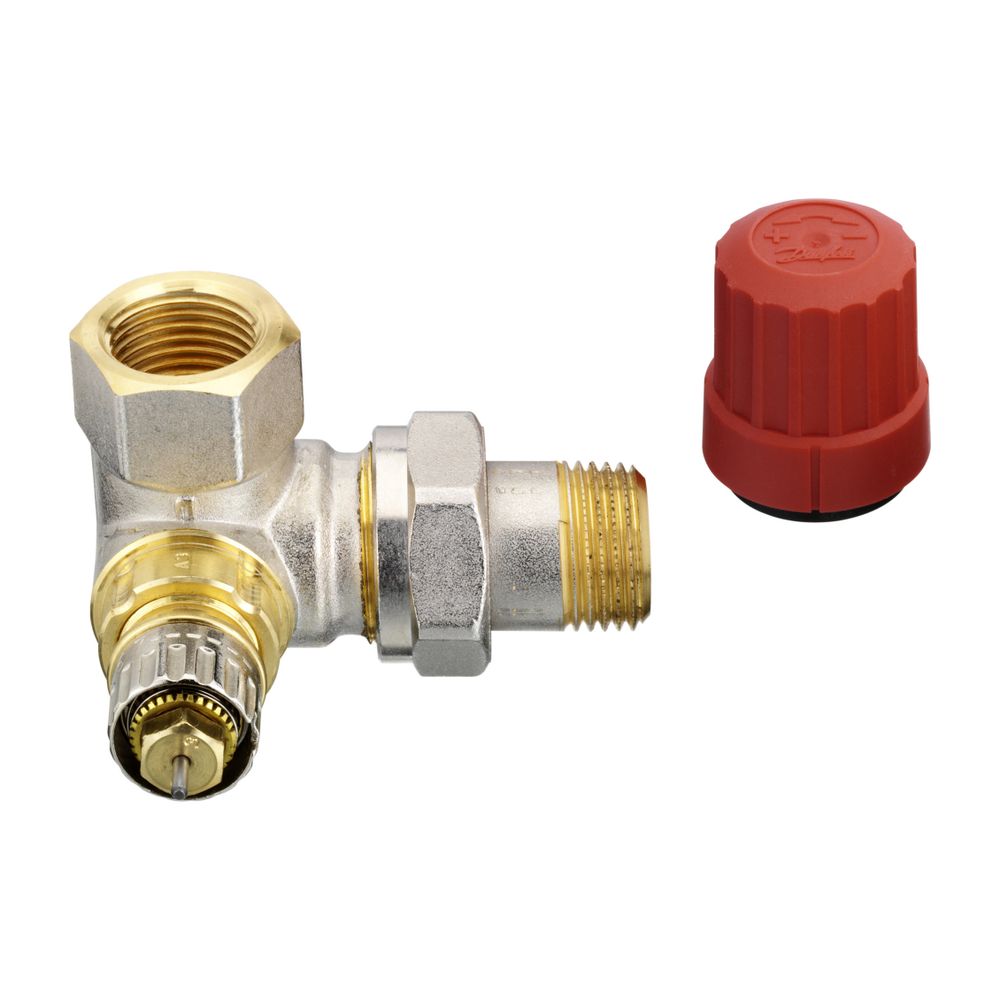

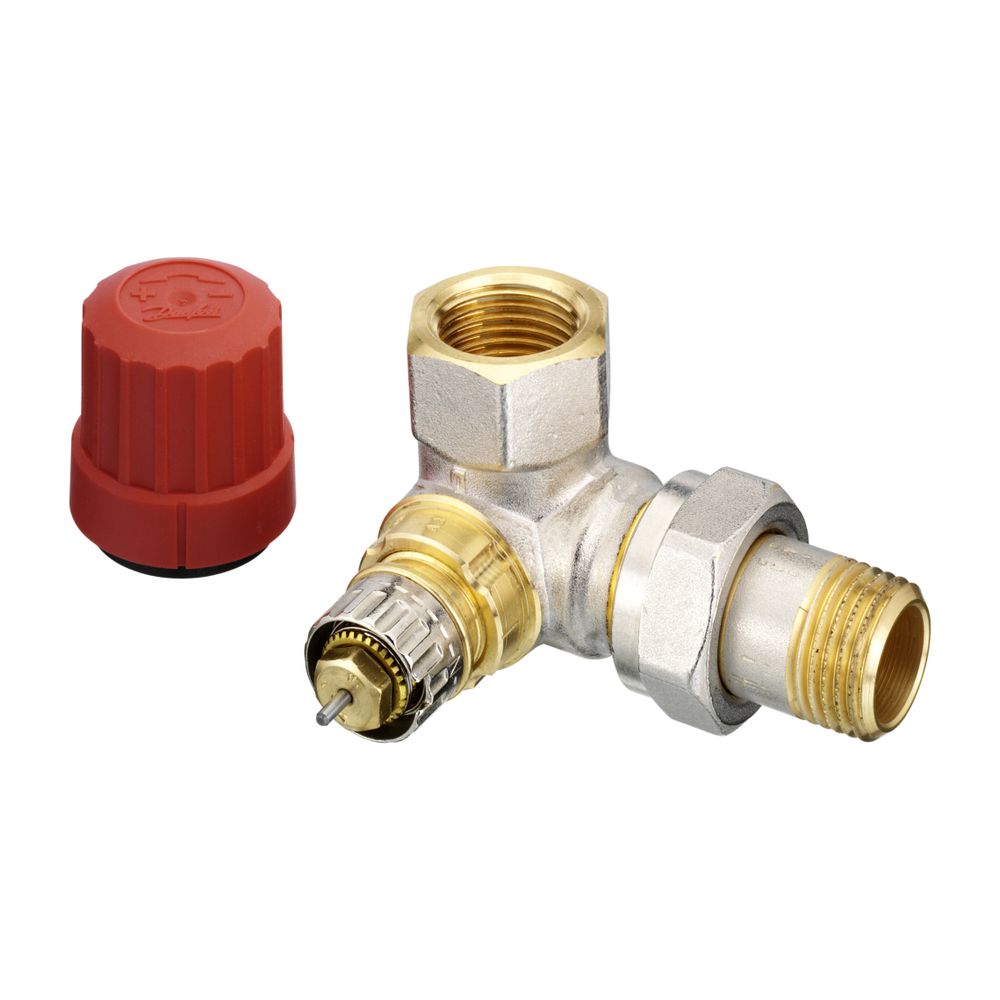

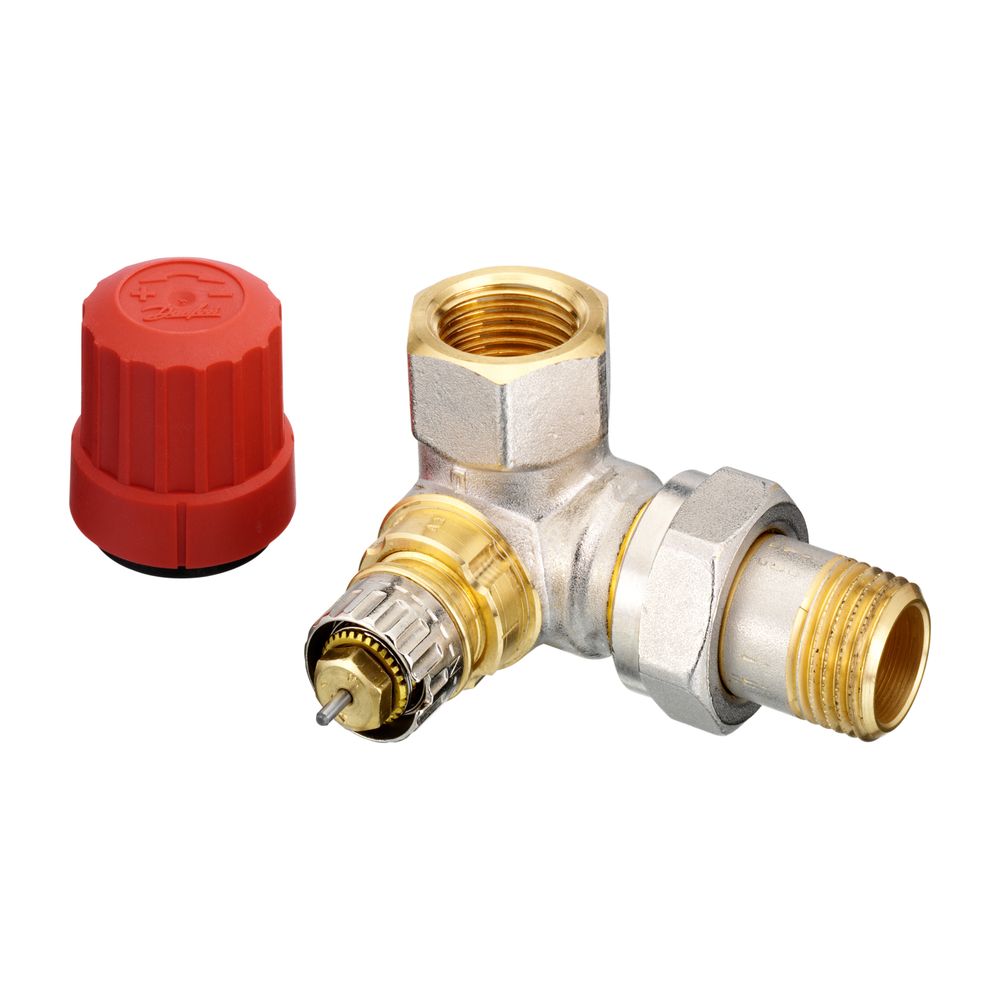

Danfoss Ventilgehäuse RA-N 15 R 1/2", Winkelausführung rechts, matt vernickelt

Der Danfoss Ventilgehäuse RA-N 15 R 1/2" in Winkelausführung rechts mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es eignet sich für die Kombination mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben und erfüllt die Anforderungen der Euronorm EN 215 sowie Planungen nach DIN V 4701/10 mit einem Druckdifferenzbereich von kleiner oder gleich 1 K (EnEV).

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-N 15 geeignet?

Das Ventilgehäuse RA-N 15 ist für den Einsatz in Zweirohrsystemen ausgelegt und passt zu Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection. Es ist kompatibel mit thermischen Stellantrieben TWA. Die Konstruktion ermöglicht eine einfache Integration in Pumpenwarmwasseranlagen, die eine präzise Durchflussregelung erfordern.

Welche technischen Merkmale und Ausstattungen bietet das Ventilgehäuse RA-N 15?

Das Gehäuse besteht aus Messing (MS 58) mit einer matt vernickelten Oberfläche, die Korrosionsschutz bietet. Es verfügt über eine voreinstellbare Kulisse mit optischer Einstellkontrolle und eine O-Ring-Stopfbuchse, die unter Anlagendruck ausgetauscht werden kann, ohne die Anlage entleeren zu müssen. Die Bauschutzkappe ist mit einer roten Stellschraube versehen. Das Ventilgehäuse hat eine Bauhöhe von 93 und ist mit einem weißen Knopf zur thermostatischen Bedienung ausgestattet.

Welche Leistungsdaten und Betriebsgrenzen sind zu beachten?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Der Kv-Wert bei einem Druckdifferenzbereich von 1/2 K mit RA-Fühler beträgt 0,43/0,73 m³/h. Die Durchsatzkapazität beträgt bei einem Mindestdruck von 10 kPa zwischen 13 und 285, bei 15 kPa zwischen 15 und 349 (Einheit nicht spezifiziert).

Wie wird das Ventilgehäuse installiert und gewartet?

Das Ventilgehäuse ist als Doppelwinkel rechts mit einem Heizkörperanschluss von 1/2 Zoll (DN 15) ausgeführt und verfügt über ein Innengewinde. Es ist voreinstellbar ohne Schlagdämpfer und für die thermostatische Vorbereitung geeignet. Die O-Ring-Stopfbuchse kann ohne Anlagenentleerung gewechselt werden, was Wartungsarbeiten erleichtert. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich.

Technische Daten

• Typ: RA-N 15
• Anschlussgröße Heizkörper: 1/2 Zoll (DN 15)
• Bauhöhe: 93
• Werkstoff Gehäuse: Messing (MS 58)
• Oberfläche: matt vernickelt
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C

Das Danfoss Ventilgehäuse RA-N 15 bietet eine präzise und zuverlässige Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der matt vernickelten Oberfläche und der einfachen Wartungsmöglichkeit durch die austauschbare O-Ring-Stopfbuchse ist es eine langlebige Lösung für Heizungsanlagen. Die voreinstellbare Funktion und die Kompatibilität mit verschiedenen Fühlerelementen ermöglichen eine flexible Anpassung an unterschiedliche Systemanforderungen. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt.
