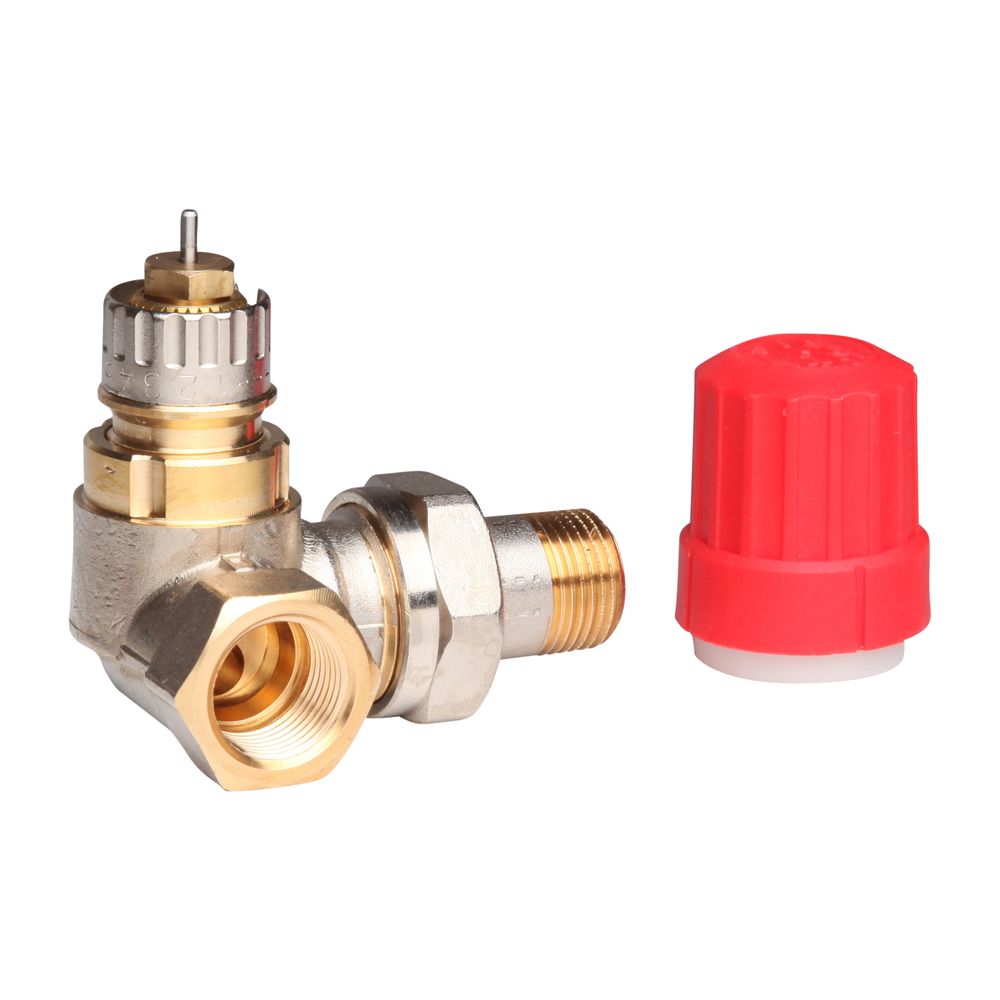

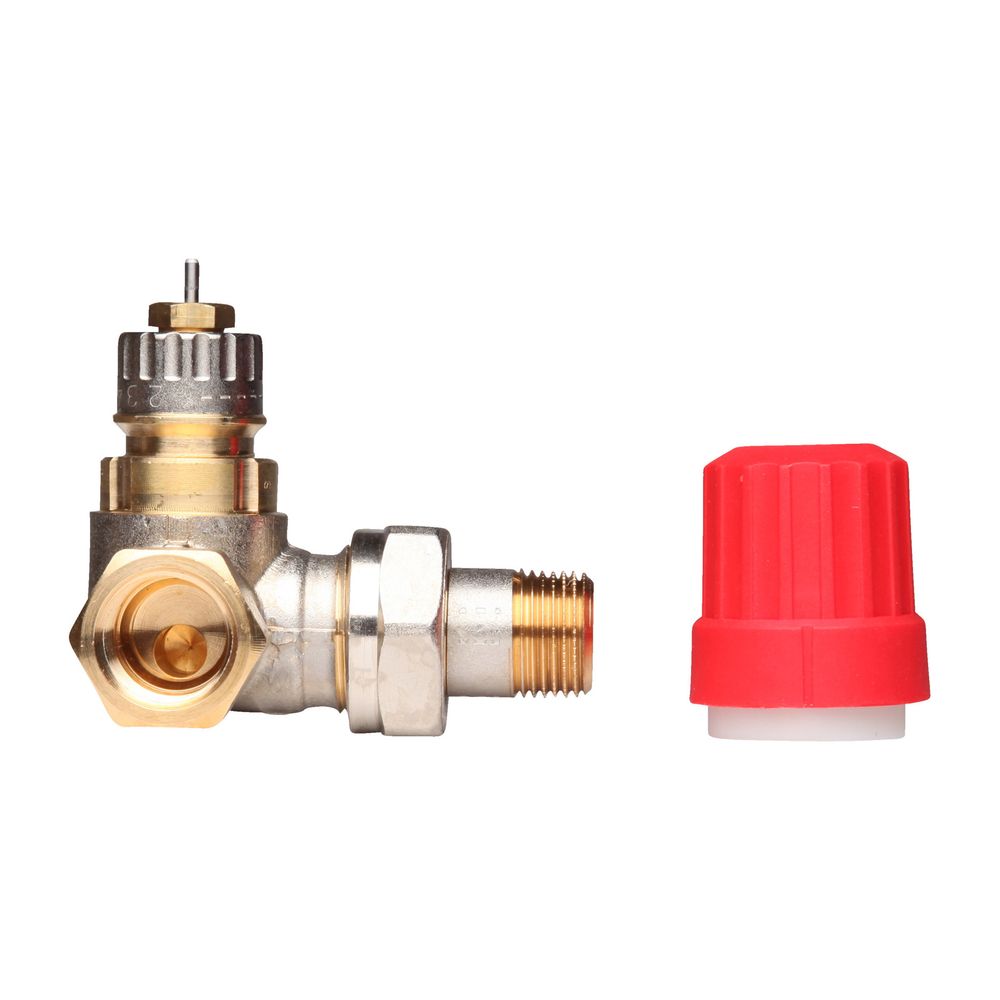

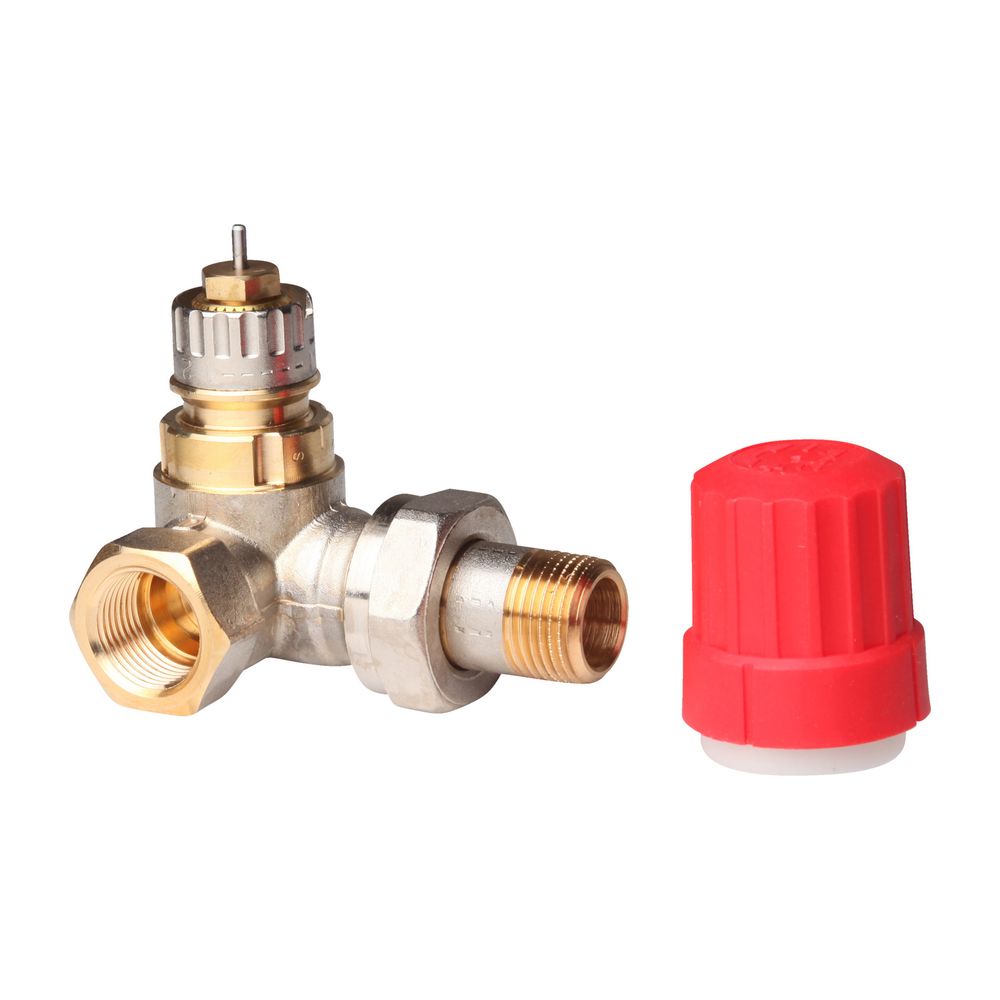

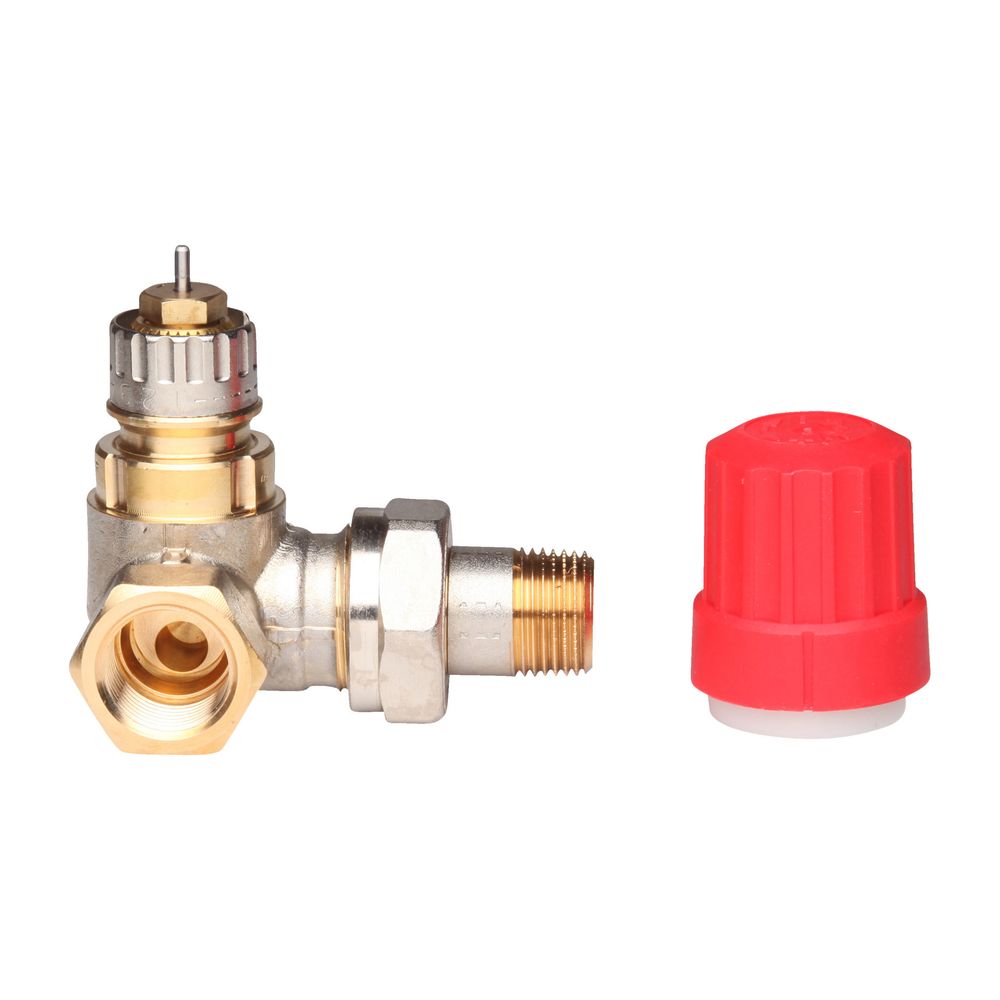

Danfoss Ventilgehäuse RA-N 10 R 3/8", Winkelausführung links, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 10 R 3/8" in Winkelausführung links mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es bietet eine zuverlässige Lösung für die Heizungsinstallation und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben. Die Konstruktion erfüllt die Anforderungen der Euronorm EN 215 sowie Planungen nach DIN V 4701/10 bei einem Druckdifferenzbereich von kleiner oder gleich 1K.

Für welche Heizsysteme und Fühlerelemente ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-N 10 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es lässt sich mit einer Vielzahl von Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW kombinieren. Auch die Designfühler RAX aus der X-tra Collection sowie thermische Stellantriebe der Serie TWA sind passende Ergänzungen. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion sollte die Heizwasserzusammensetzung der VDI Richtlinie 2035 entsprechen.

Welche Konstruktionsmerkmale und Ausstattungen bietet das Ventilgehäuse?

Das Danfoss Ventilgehäuse RA-N 10 zeichnet sich durch eine robuste Konstruktion aus Messing MS 58 aus. Die O-Ring Stopfbuchse kann bei Bedarf unter Anlagendruck ausgewechselt werden, ohne dass eine Entleerung des Systems erforderlich ist. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, was eine präzise Anpassung ermöglicht. Eine Bauschutzkappe mit roter Stellschraube schützt das Ventil während der Bauphase. Zudem bietet das Ventil die Möglichkeit zur Messung des Differenzdruckes. Die Bedienung erfolgt thermostatisch über einen weißen Knopf.

Wie sind die technischen Leistungsdaten und Anschlussgrößen definiert?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Heizkörperanschluss ist 3/8 Zoll (DN 10) in Doppelwinkel-Ausführung links. Der Kvs-Wert liegt mit Stellantrieb im Bereich von 0,04 bis 0,65 m³/h. Bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt der Kv-Wert 0,34/0,56 m³/h. Die Durchsatzkapazität liegt bei 13 bis 206 bei 10 kPa und 15 bis 252 bei 15 kPa. Der Thermostatanschluss ist als Klick 22 ausgeführt.

Welche Besonderheiten erleichtern Montage und Wartung?

Für die Montage des Ventilgehäuses sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die Möglichkeit, die O-Ring Stopfbuchse unter Anlagendruck zu wechseln, vereinfacht Wartungsarbeiten erheblich. Das Ventil ist vorab einstellbar und verfügt über eine Staubkappe, die vor Verschmutzungen schützt. Die Voreinstellung ist ohne Schlagdämpfer möglich.

Technische Daten

• Anschlussgröße Heizkörper: 3/8 Zoll (DN 10)
• Oberfläche: vernickelt
• Kvs-Wert (mit Stellantrieb): 0,04-0,65 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,34/0,56 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Gehäusematerial: Messing MS 58
• Thermostatanschluss: Klick 22
• Bauhöhe: 92

Das Danfoss Ventilgehäuse RA-N 10 bietet eine robuste und präzise Lösung für die Temperaturregelung in Zweirohr-Heizsystemen. Die Möglichkeit zur Voreinstellung, die einfache Wartung der O-Ring Stopfbuchse unter Anlagendruck und die Kompatibilität mit einer breiten Palette von Danfoss Fühlerelementen machen es zu einer effizienten Komponente. Mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C ist es für anspruchsvolle Anwendungen geeignet.
