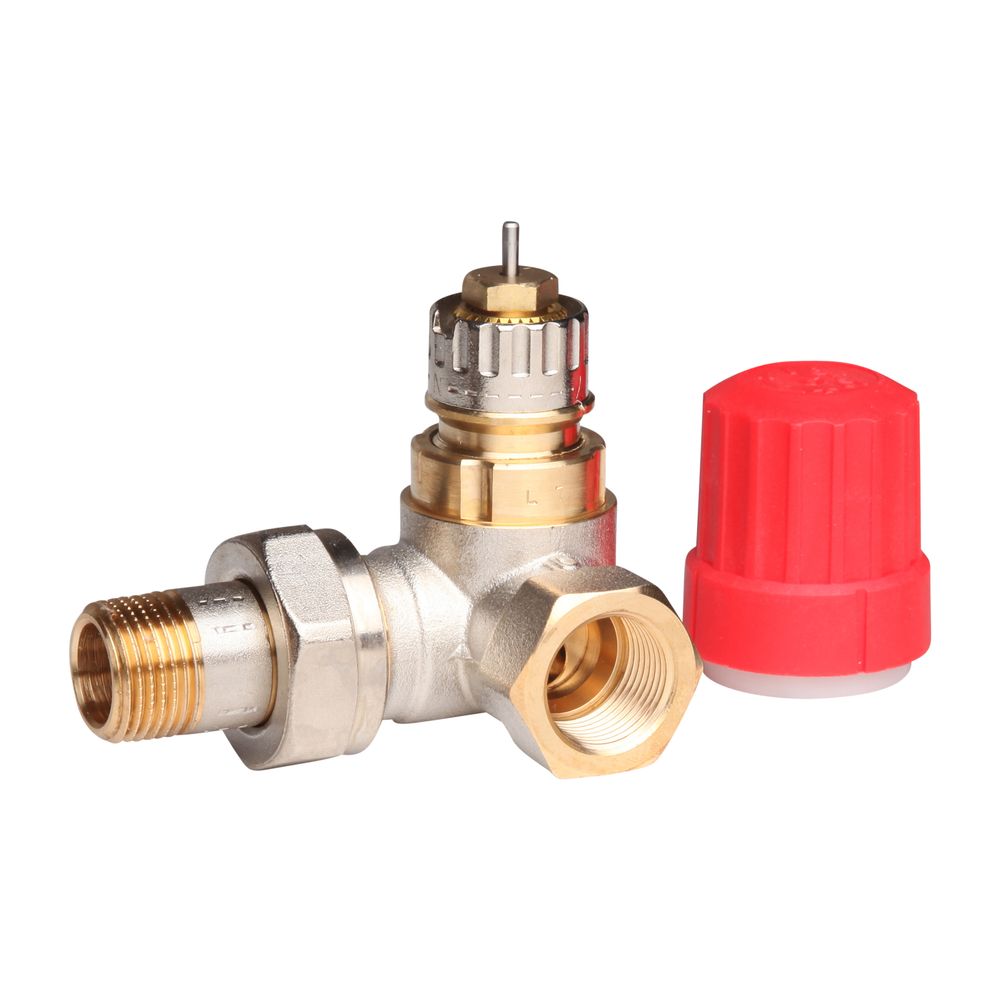

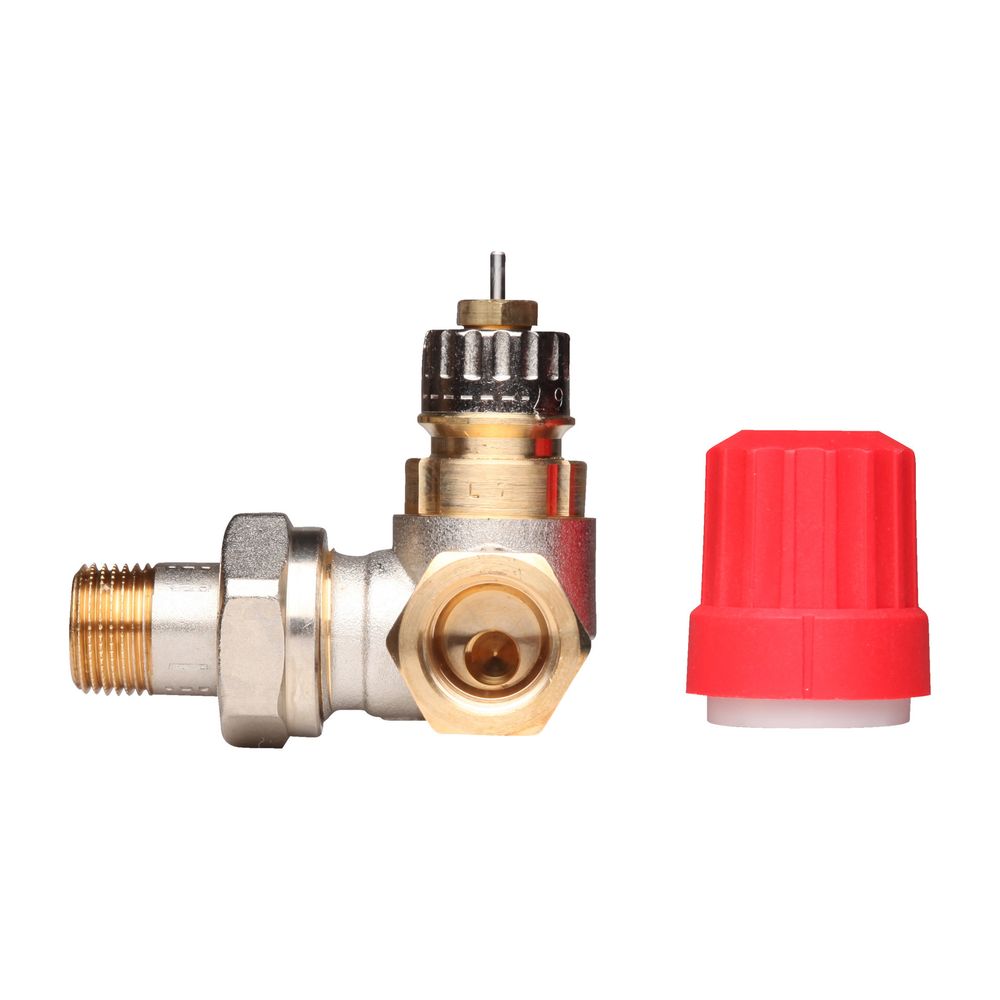

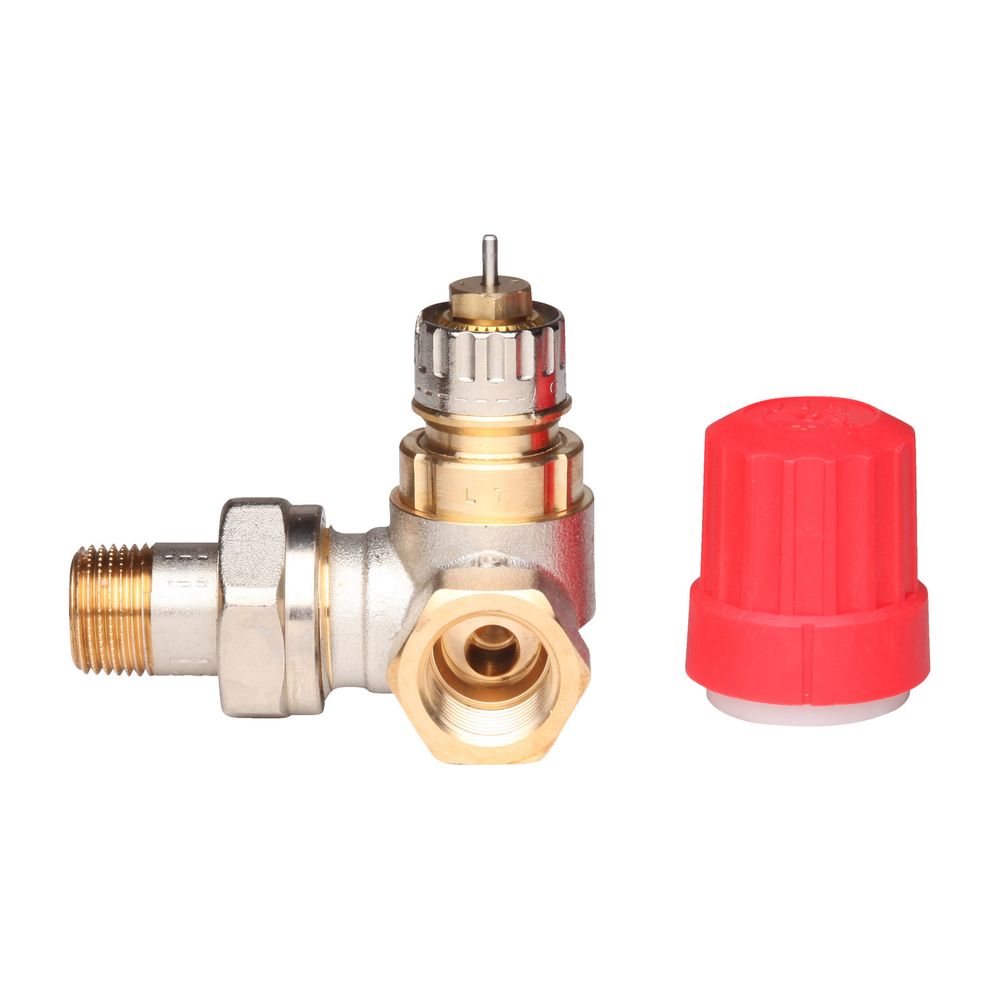

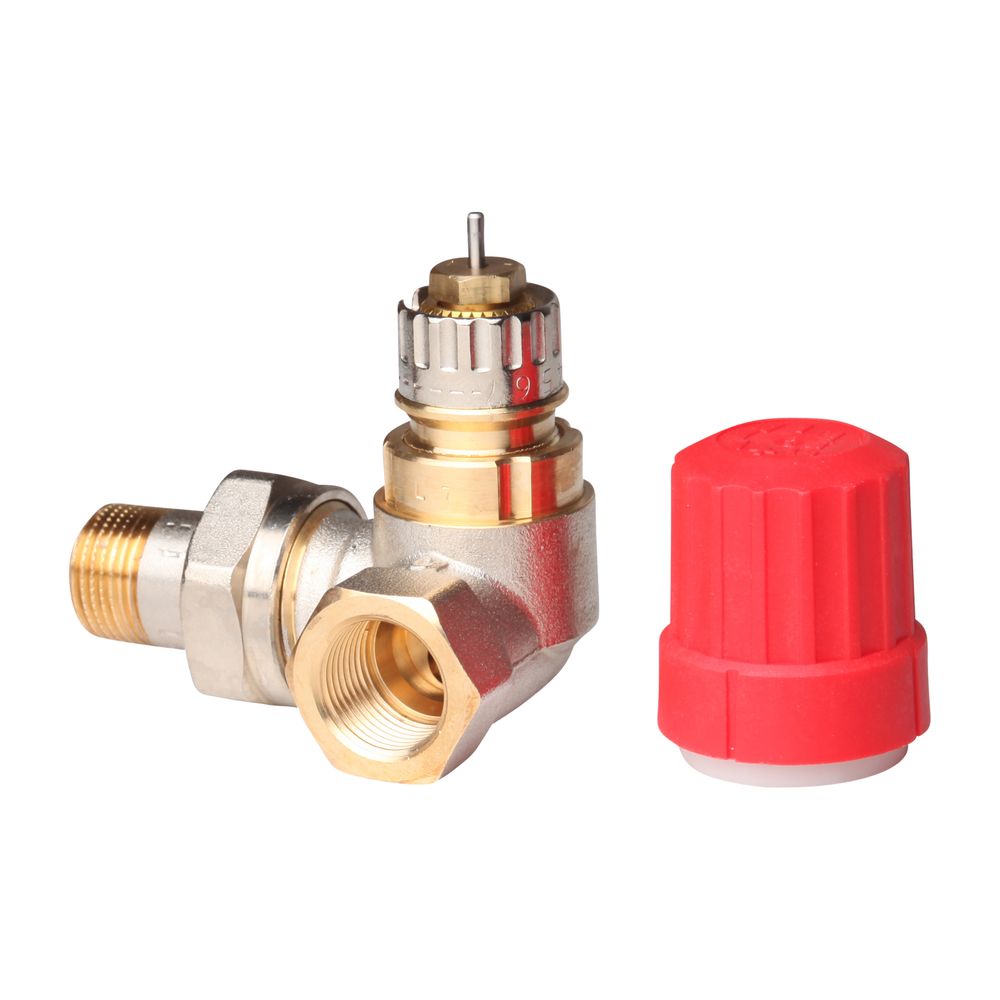

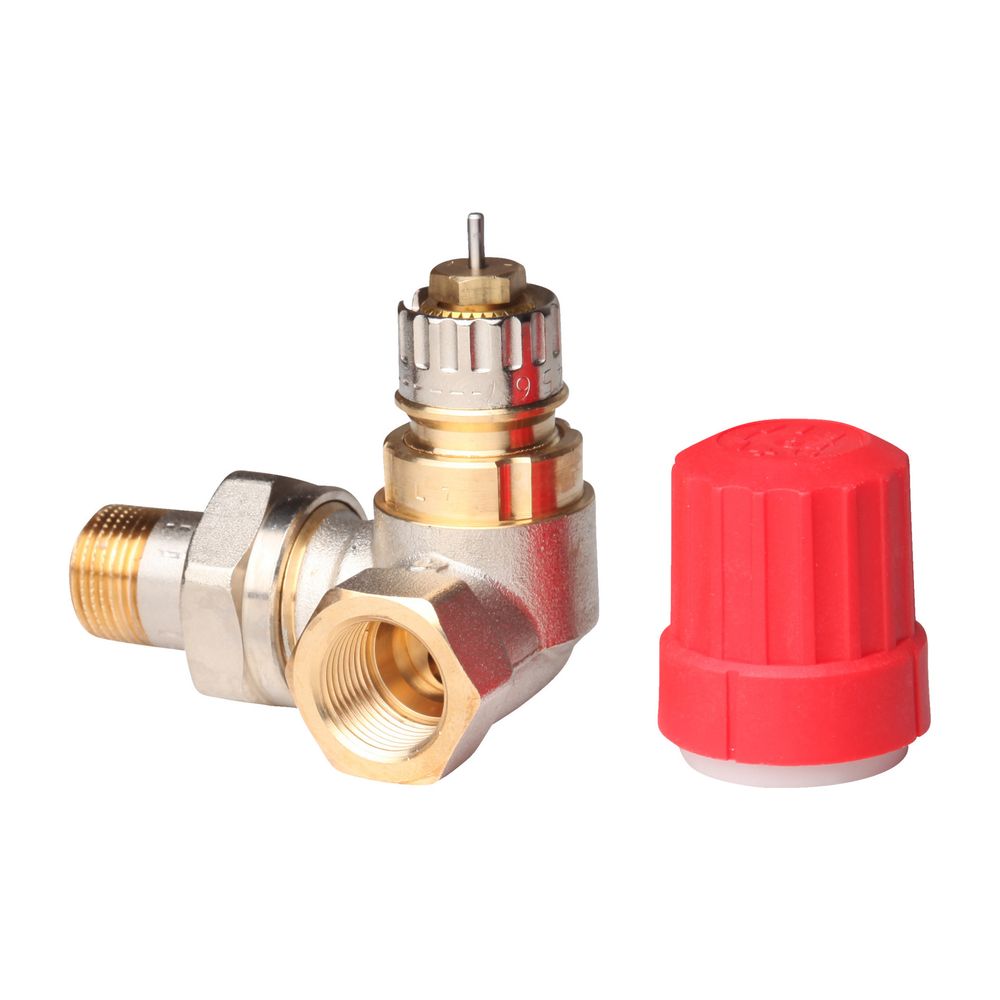

Danfoss Ventilgehäuse RA-N, DN 10, R 3/8", Winkelausführung rechts, matt vernickelt, 013G0231

Das Danfoss Ventilgehäuse RA-N 10 ist ein voreinstellbares Heizkörperventil, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es zeichnet sich durch seine Winkelausführung rechts und eine matt vernickelte Oberfläche aus. Mit einem Anschluss von R 3/8 Zoll bietet dieses Ventil eine präzise und zuverlässige Lösung zur Regelung der Heizleistung.

Welche Vorteile bietet die Voreinstellung?

Das Ventilgehäuse vom Typ RA-N ermöglicht eine präzise Voreinstellung der Durchflussmenge. Dies geschieht mittels einer Kulisse und einer optischen Einstellkontrolle, was eine optimale hydraulische Balance im Heizsystem sicherstellt und zur Energieeffizienz beiträgt. Die integrierte Messmöglichkeit des Differenzdruckes unterstützt die genaue Einstellung und Überwachung der Anlage.

Welche Kompatibilität besteht mit anderen Komponenten?

Das RA-N Ventilgehäuse ist vielseitig kompatibel mit verschiedenen Danfoss Fühlerelementen, darunter RA 2000, RA PLUS und RAW. Es lässt sich ebenfalls mit den Designfühlern RAX aus der X-tra Collection sowie thermischen Stellantrieben TWA kombinieren. Die technischen Daten in Verbindung mit Danfoss RA 2000 und RAW Fühlern erfüllen die Anforderungen der Euronorm EN 215. Zudem ist das Ventil für Planungen nach DIN V 4701/10 und den AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche technischen Merkmale sind hervorzuheben?

Das Gehäuse des Ventils besteht aus robustem Messing MS 58. Eine besondere Eigenschaft ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck auswechseln lässt, was Wartungsarbeiten erheblich vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden. Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Anschlussgröße Heizkörper: R 3/8 Zoll (10)
• Oberfläche: vernickelt
• Ausführung: Winkelausführung rechts
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,04-0,65 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,34/0,56 m³/h
• Thermostatanschluss: Klick 22
• Bauhöhe: 92

Das Danfoss Ventilgehäuse RA-N 10 bietet eine zuverlässige und voreinstellbare Lösung für moderne Heizungsanlagen. Mit seiner robusten Messingkonstruktion, der Möglichkeit zum Stopfbuchsenwechsel unter Druck und der breiten Kompatibilität mit verschiedenen Danfoss Fühlerelementen stellt es eine effiziente Komponente für Zweirohr-Pumpenwarmwasseranlagen dar. Die präzise Regelung und die Einhaltung relevanter Normen wie EN 215 unterstreichen die Qualität dieses Ventils.
