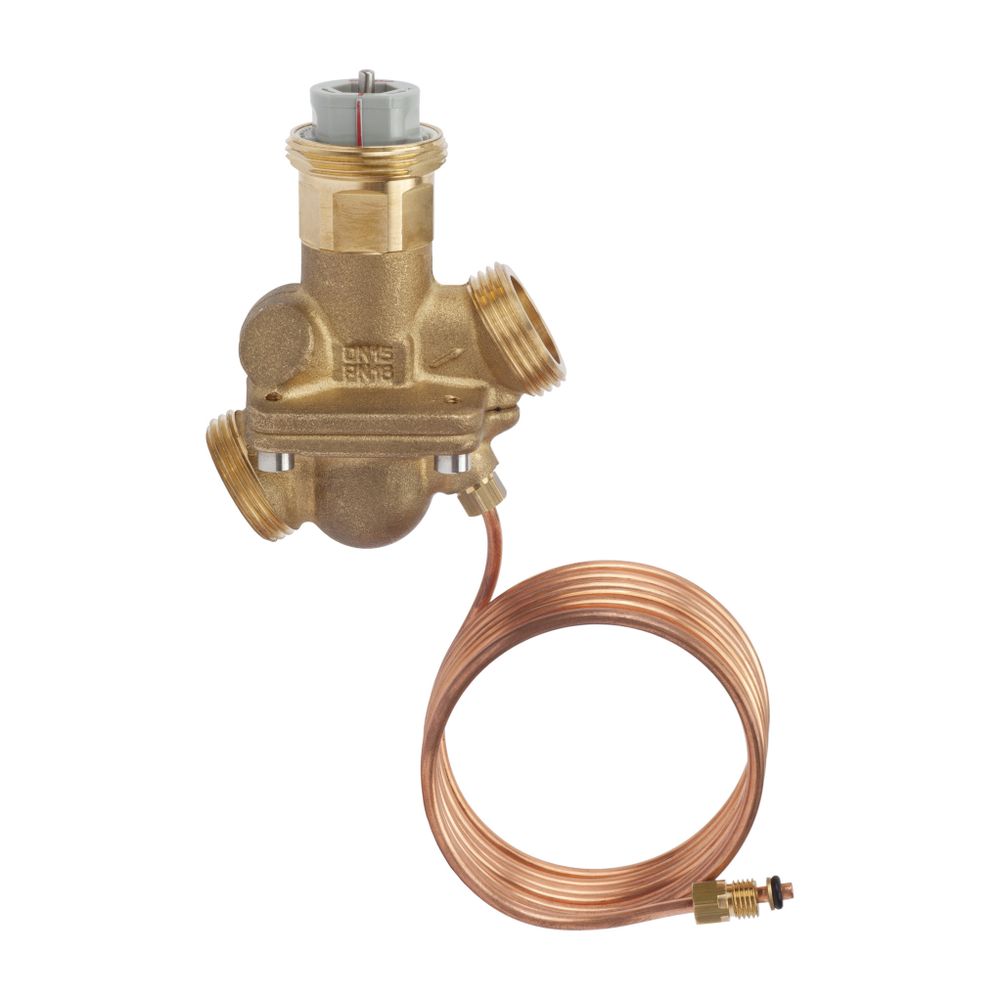

Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, DN 25, 1200l/h, Außengewinde G 1 1/4" A, 003Z1404
Der Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, DN 25, 1200 l/h ist ein automatisches Kombi-Abgleichventil, das drei Funktionen in einem kompakten Messinggehäuse vereint: Differenzdruckregelung, lineares Regelventil und Durchflussbegrenzung. Er ist für den Einbau im Vorlauf konzipiert und dient der zuverlässigen Wärmeverteilung in Heizsystemen, auch unter Teillastbedingungen. Das Ventil arbeitet geräuscharm und unterstützt eine effiziente Regelung der Raumtemperatur bei gleichzeitig reduzierten Heizkosten.
Welche Funktionen bietet das AB-PM Ventil?
Das AB-PM kombiniert drei wesentliche Funktionen: Es regelt den Differenzdruck, steuert den Durchfluss mit einem integrierten Regelventil mit linearer Kennlinie und begrenzt den maximalen Durchfluss. Das Ventil schließt bei steigendem Druck und sorgt so für eine konstante Druckdifferenz an den thermostatischen Ventilen, was einen geräuscharmen Betrieb ermöglicht.
Wie ist das Ventil aufgebaut und wie erfolgt der Einbau?

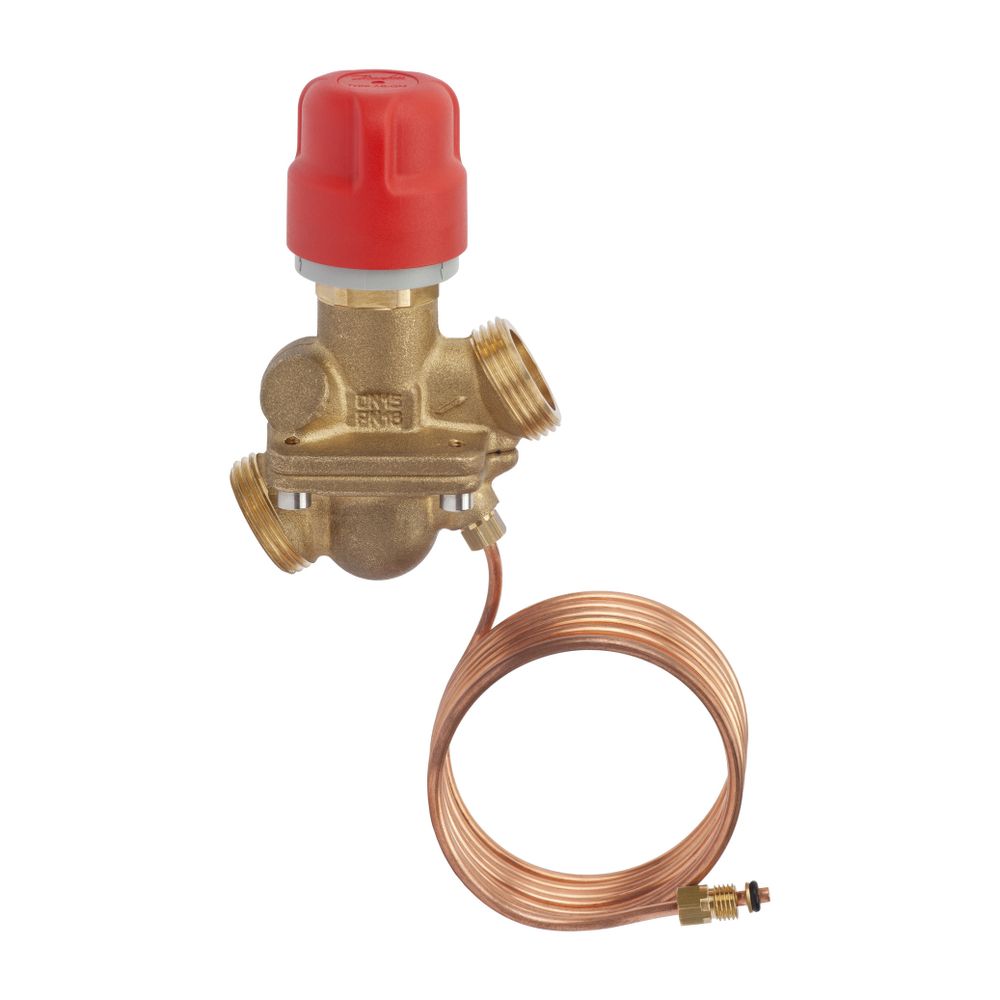

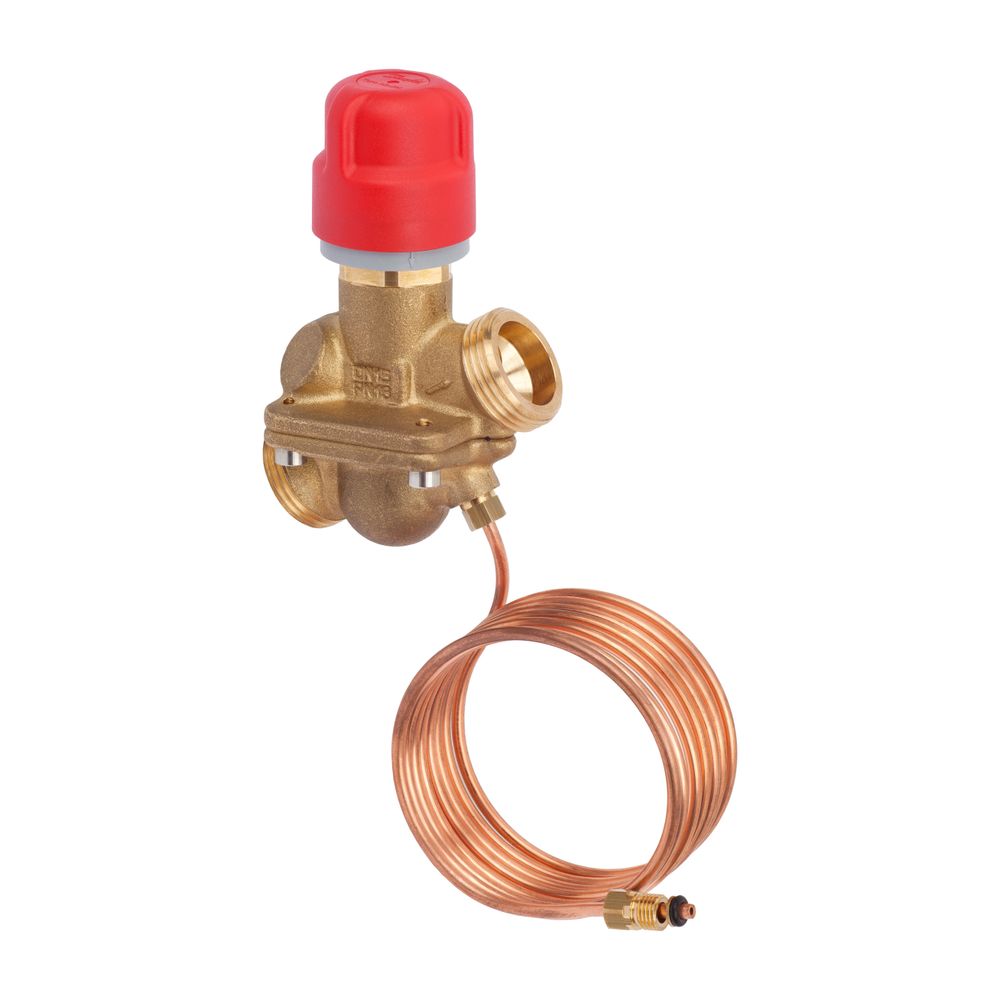

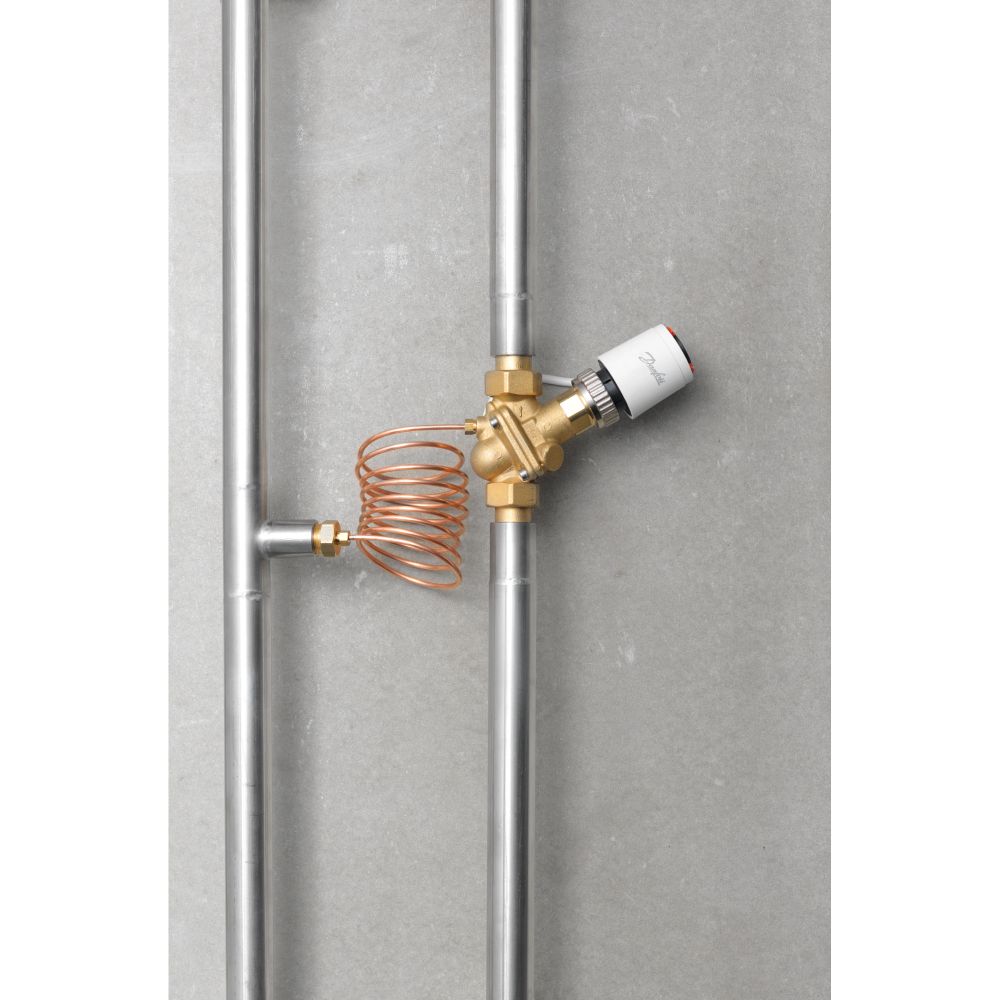

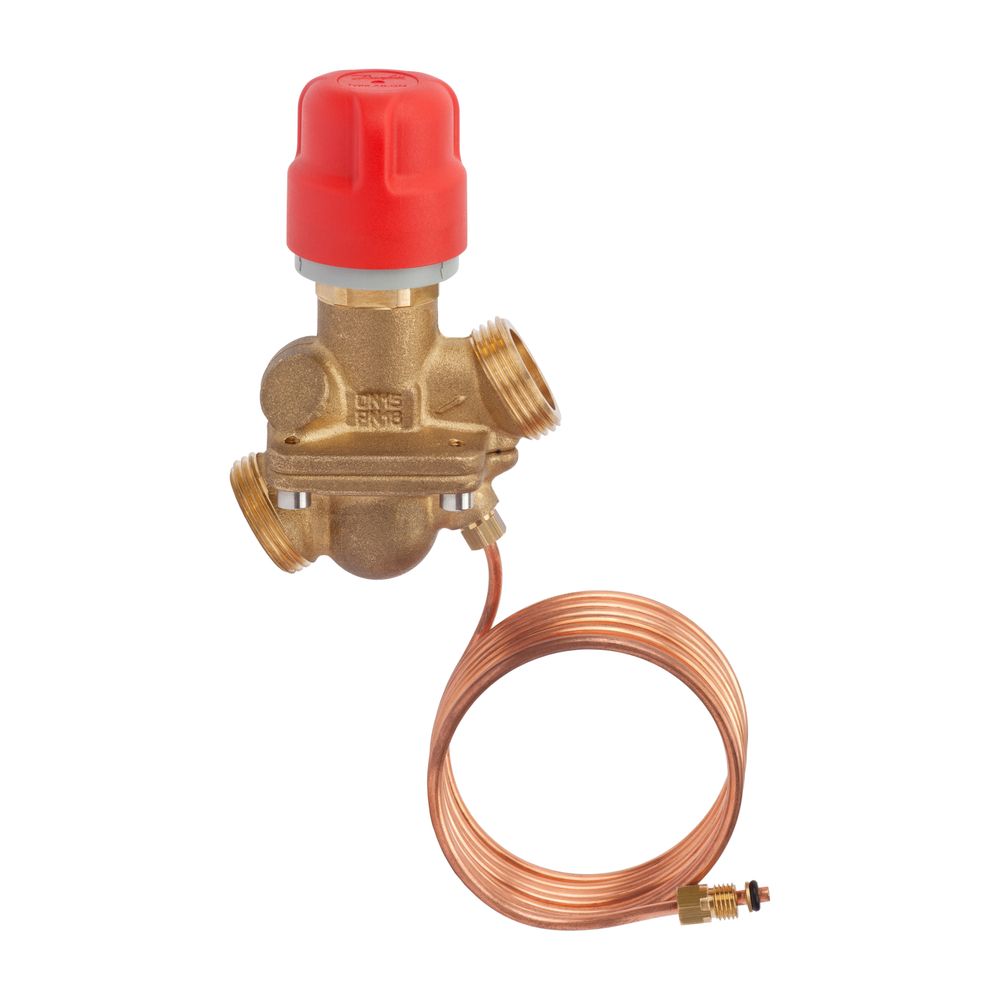

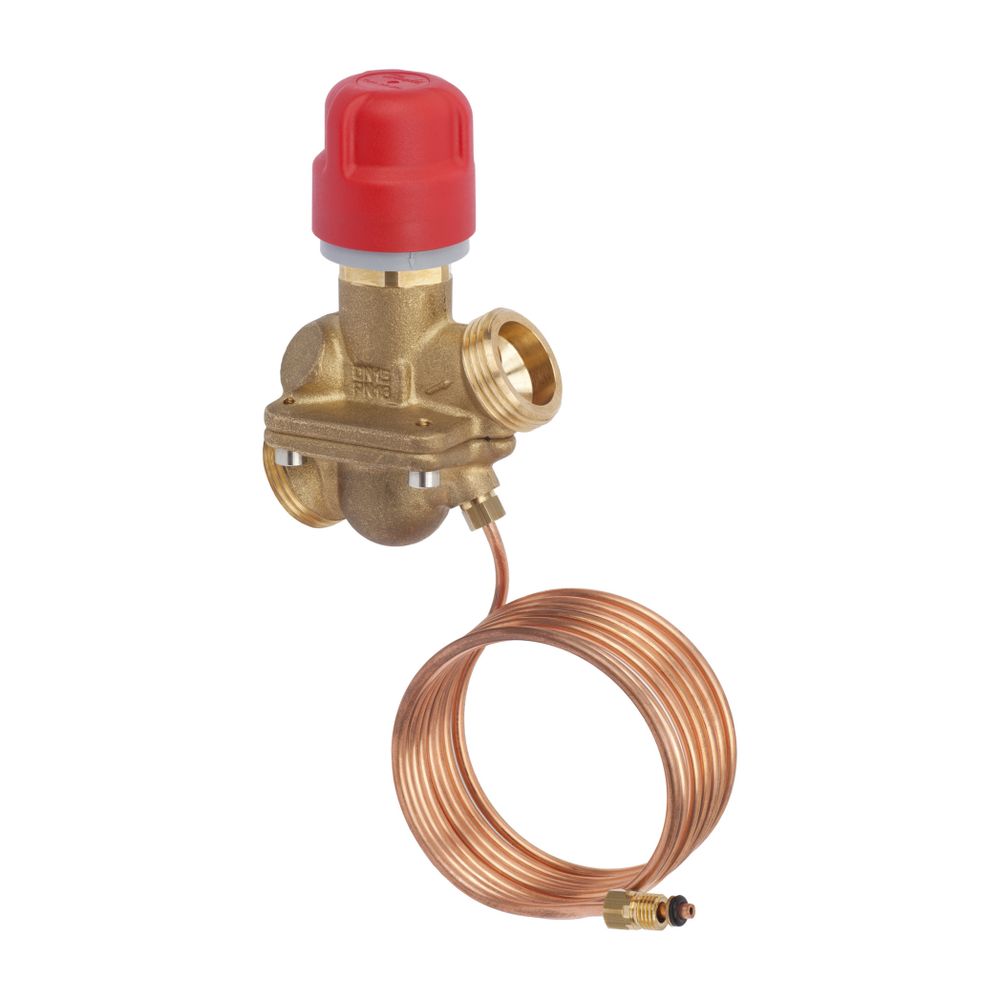

Das Gehäuse besteht aus Messing und ist für eine Druckstufe von PN 16 ausgelegt. Die Nennweite beträgt DN 25, der Anschluss erfolgt über Außengewinde G 1 1/4 A. Das Ventil verfügt über eine integrierte Strangabsperrung mit rotem Handrad. Die Impulsleitung ist 1,5 m lang und mit Anschluss Rp 1/16 sowie Anschlussnippel G 3/8 ausgestattet. Der Einbau ist ausschließlich im Vorlauf vorgesehen und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.
Welche Betriebsbedingungen sind zulässig?
Das Ventil ist für eine maximale Wassertemperatur von 120 C und einen maximalen Differenzdruck von 4 bar ausgelegt. Der maximale Durchfluss bei einem Strangdifferenzdruck von 0,1 bar beträgt 1200 l/h.
Welche Vorteile bietet der Einsatz des AB-PM Ventils?
Das Ventil sorgt für eine ordnungsgemäße Wärmeverteilung, auch bei Teillast, und ermöglicht einen geräuschlosen Betrieb durch konstant niedrigen Differenzdruck an den thermostatischen Ventilen. Dies führt zu geringeren Heizkosten und einer verbesserten Regelung der Raumtemperatur. Zudem ist der Einbau schnell und platzsparend.
Technische Daten
- Nennweite: DN 25
- Maximaler Durchfluss: 1200 l/h bei 0,1 bar Differenzdruck
- Druckstufe: PN 16
- Maximale Wassertemperatur: 120 C
- Maximaler Differenzdruck: 4 bar
- Anschluss: Außengewinde G 1 1/4 A
- Gehäusematerial: Messing

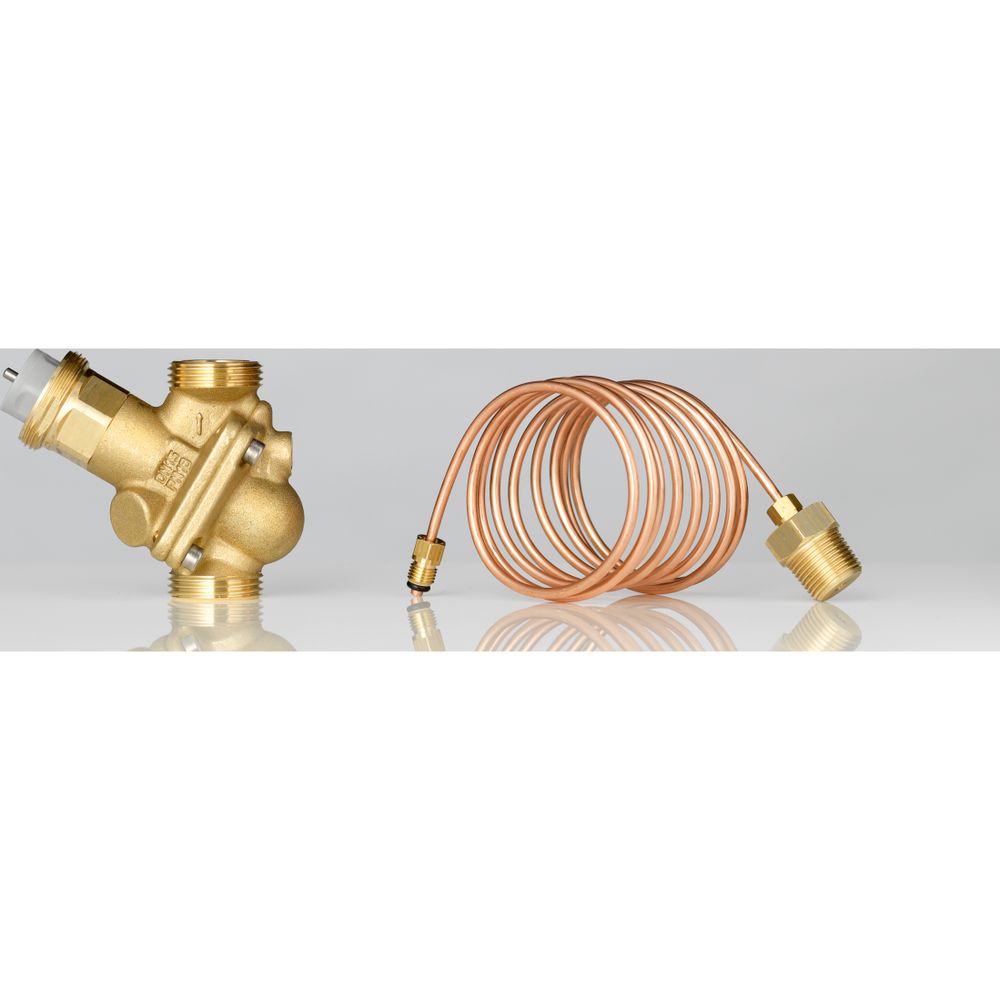

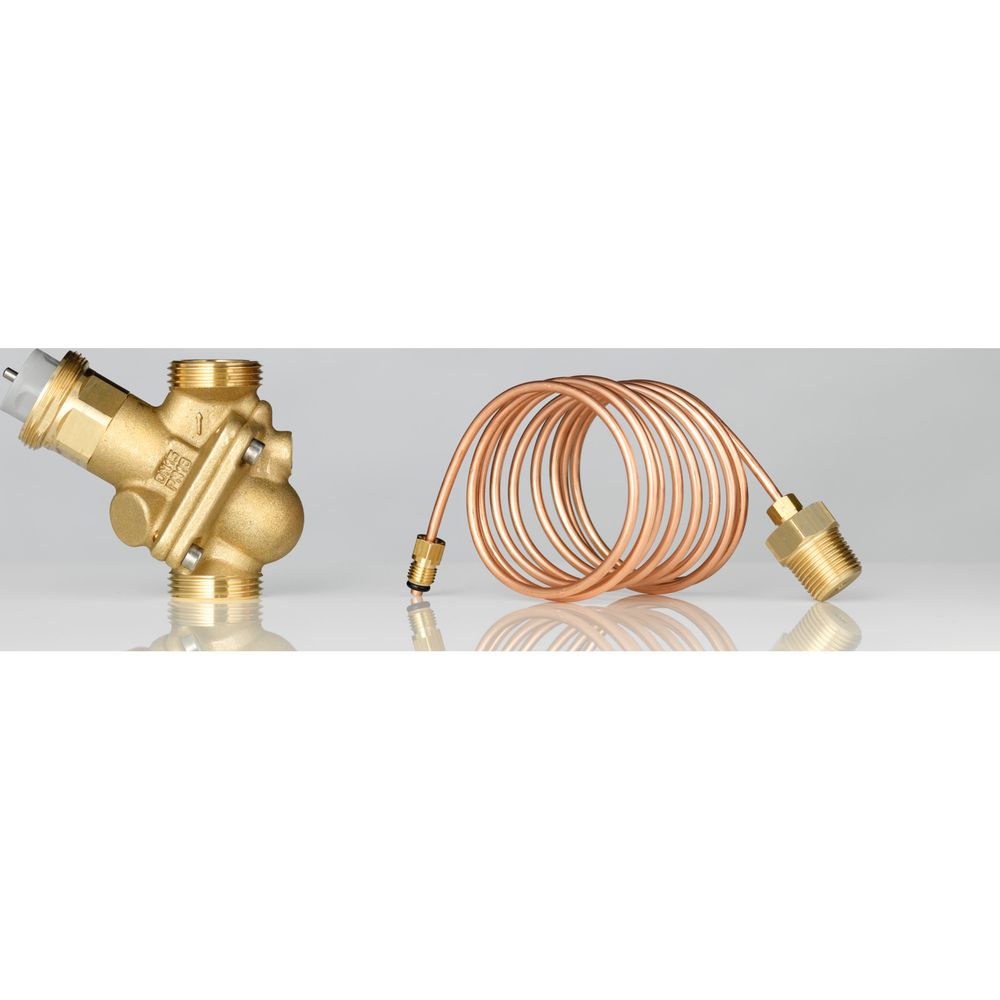

- Impulsleitung: 1,5 m mit Anschluss Rp 1/16 und Anschlussnippel G 3/8
- Bauhöhe: 100
Der Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung bietet eine zuverlässige und effiziente Lösung zur Druck- und Durchflussregelung in Heizsystemen. Mit seiner robusten Bauweise aus Messing, der maximalen Wassertemperatur von 120 C und der Druckstufe PN 16 ist er für vielfältige Anwendungen geeignet und unterstützt eine präzise Wärmeverteilung bei reduziertem Energieverbrauch.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-PM |
| Hersteller-Artikelnummer | 003Z1404 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003Z1404 |
| Bauhöhe | 100 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104034812 |
| Gewicht | 1,434 kg |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | ja |
| Nenndurchmesser | DN 25 |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
