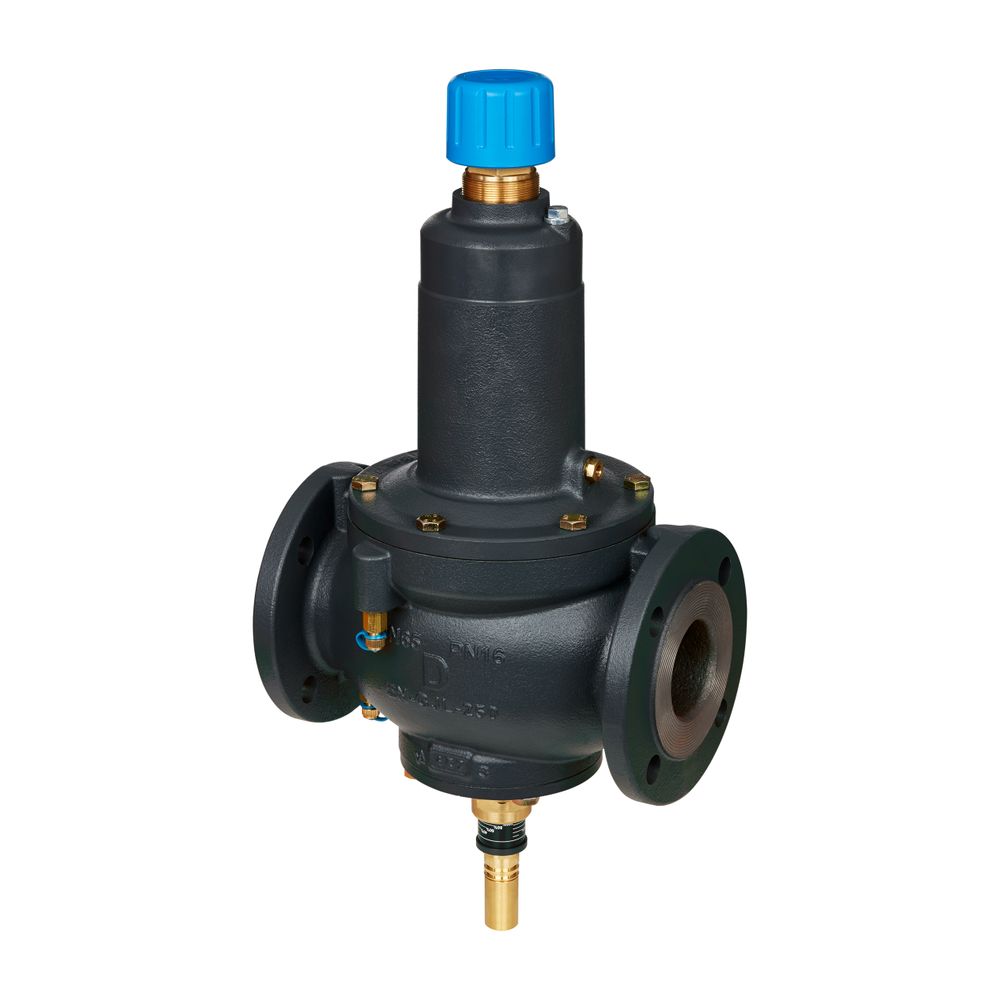

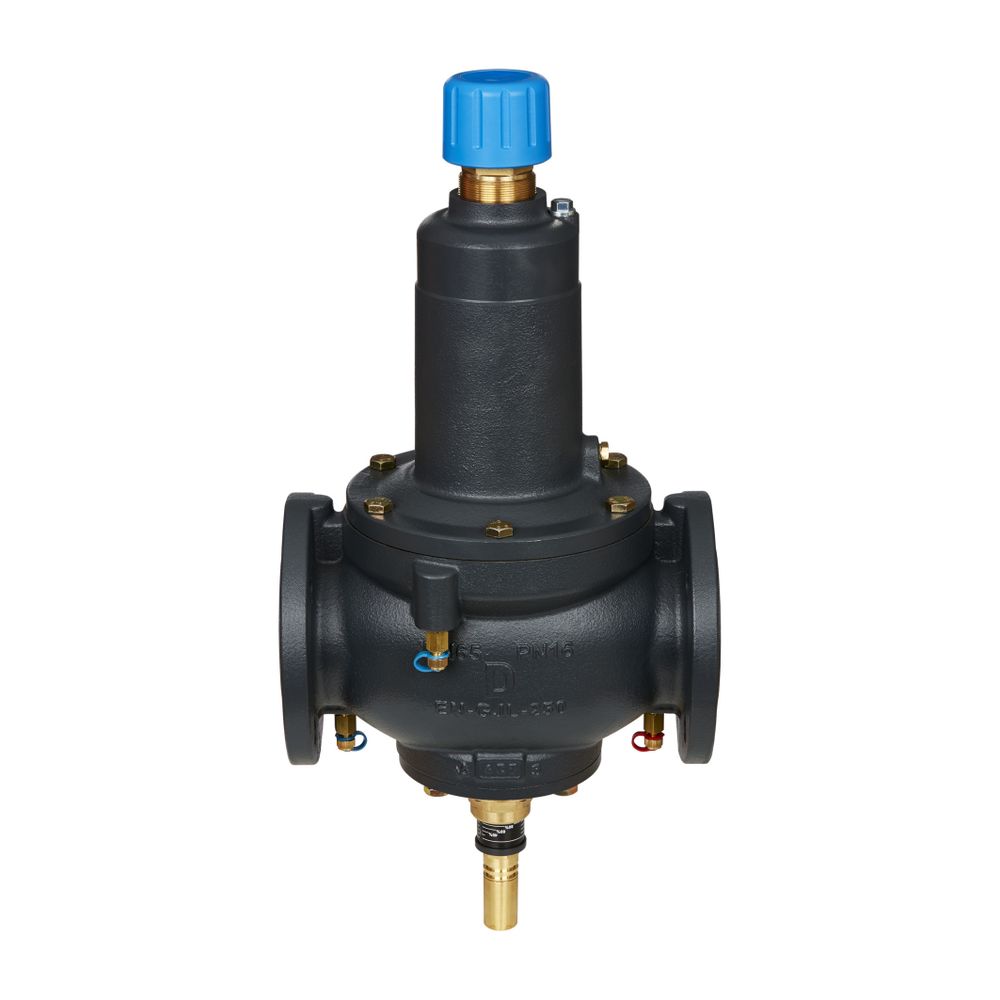

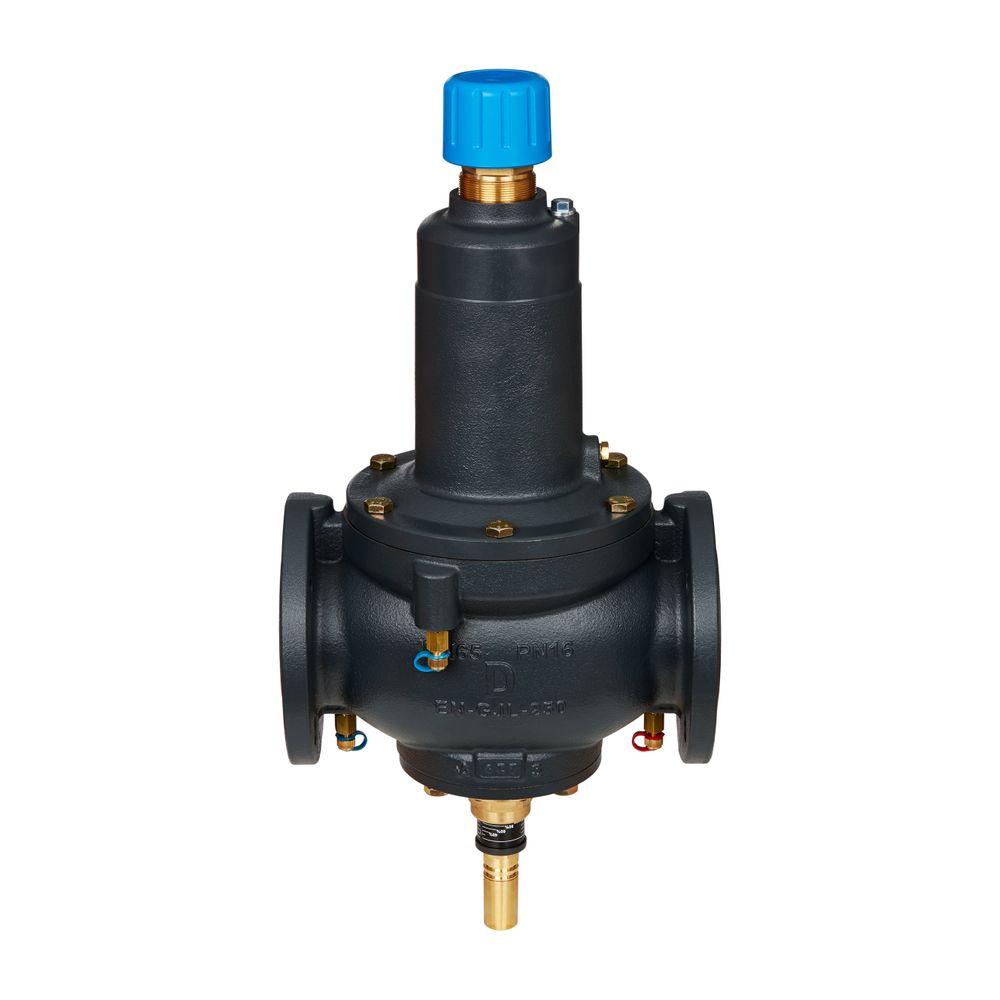

Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, DN 65, 16800l/h

Der Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, Nennweite DN 65 und einem maximalen Durchfluss von 16800 l/h, ist ein vielseitiges Kombiventil für den dynamischen hydraulischen Abgleich in HLK-Systemen. Es vereint Differenzdruckregelung, Durchflussbegrenzung, lineare Regelventilcharakteristik und Zonenregelung in einem kompakten Gehäuse und eignet sich für Stränge oder verschiedene Zonen mit mehreren Anschlusseinheiten.

Welche Funktionen bietet der Danfoss AB-PM DN 65?

Das AB-PM ist ein Kombiventil, das vier wesentliche Funktionen in einem Gerät vereint: Differenzdruckregelung, Durchflussbegrenzung, ein Regelventil mit linearer Charakteristik sowie Zonenregelung. Diese Kombination ermöglicht eine präzise und flexible Steuerung des hydraulischen Systems, was zu einem zuverlässigen Betrieb und niedrigen Gesamtkosten beiträgt.

Wie ist der Danfoss AB-PM konstruiert und wie erfolgt die Installation?

Das Ventil verfügt über ein robustes Gehäuse aus Grauguss EN-GJL-250 (GG25) mit Flanschanschlüssen nach EN1092-2 und ist für eine Druckstufe PN 16 ausgelegt. Die Bauhöhe beträgt 420. Die Installation erfolgt schnell und einfach, ohne dass eine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Die Impulsleitung mit 2,5 m Länge und Anschluss Rp 1/16 wird an die Vor- oder Rücklaufleitung angeschlossen, je nach Einsatzart.

Wie funktioniert der Betrieb des Strangdifferenzdruckreglers?

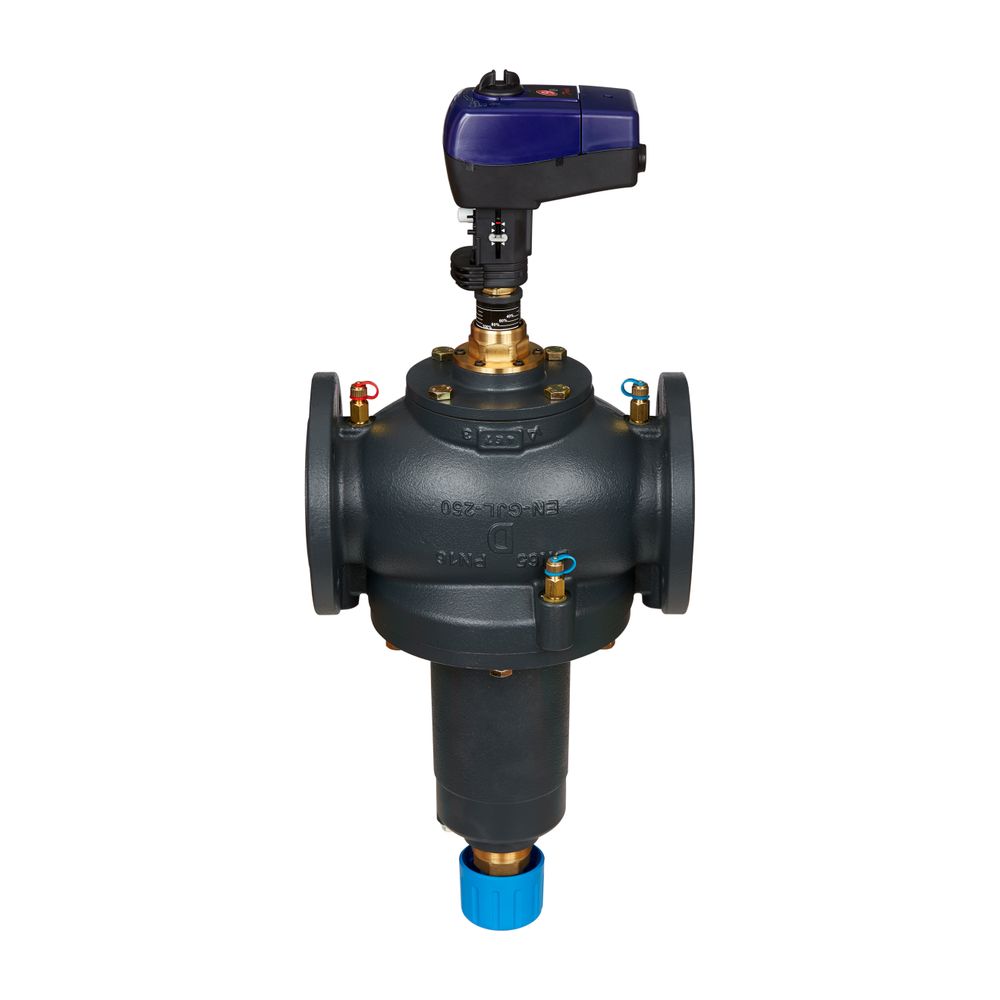

Im Differenzdruckregelmodus hält das Ventil über eine Membrane den eingestellten Differenzdruck über dem Strang konstant, während der Durchfluss über eine Voreinstell-Skala begrenzt wird. Bei zusätzlichem Einsatz eines Stellantriebs kann der Durchfluss geregelt oder die Zone abgesperrt werden. Somit werden Differenzdruck und Durchfluss geregelt. Bei Einsatz als Durchflussregler hält das Ventil über die Membrane den eingestellten Durchfluss konstant. Mit einem stetigen Stellantrieb lässt sich der Durchfluss zwischen 0 und 100 Prozent druckunabhängig regeln oder die Zone absperren. Die Montage des Antriebs ist ohne Voreinstellung möglich. Die Einstellungen für Differenzdruck und Durchfluss sind variabel und blockierbar.

Welche Vorteile bietet der Danfoss AB-PM im Einsatz?

Der Danfoss AB-PM sorgt für einen perfekten hydraulischen Abgleich unter allen Lastbedingungen. Er stellt den eingestellten Durchfluss und Differenzdruck für die Nutzer sicher und verhindert Beeinträchtigungen durch schlecht geplante oder ausgeführte Installationen. Leerstehende Zonen beeinflussen andere Nutzer nicht, und die Durchflussüberprüfung sowie Fehlerbehebung sind einfach durchführbar. Das Regelventil ist mit einer metallischen Sitz-Kegel-Dichtung ausgestattet, die auch bei geringem Durchfluss eine optimale Differenzdruckregelung ermöglicht. Der Differenzdruck-Regler ist weichdichtend, um ein sicheres Schließen auch bei Nulldurchfluss zu ermöglichen.

Technische Daten

• Nennweite: DN 65
• Maximaler Durchfluss: 16800 l/h
• Druckstufe: PN 16
• Temperaturbereich Medium: -10 bis 120 °C
• Maximaler Differenzdruck: 4 bar
• Min. Differenzdruck bei Werkseinstellung: 60 kPa (für DN 65-100)
• Gehäusematerial: Grauguss EN-GJL-250 (GG25)
• Anschluss: Flansch nach EN1092-2
• Bauhöhe: 420
• Impulsleitung: 2,5 m mit Anschluss Rp 1/16

Der Danfoss Strangdifferenzdruckregler AB-PM DN 65 mit einer Durchflussbegrenzung von 16800 l/h ist eine vielseitige Komponente für moderne HLK-Systeme. Er ermöglicht einen präzisen dynamischen hydraulischen Abgleich und bietet durch seine Kombifunktionen eine hohe Betriebssicherheit und Effizienz. Die einfache Installation und flexible Einstellmöglichkeiten machen ihn zu einer zuverlässigen Wahl für unterschiedlichste Anwendungen, von der Differenzdruckregelung bis zur Zonenabsperrung.

Lieferumfang

• 1x Danfoss Strangdifferenzdruckregler AB-PM
• 1x Impulsleitung 2,5m mit Anschluss Rp 1/16
