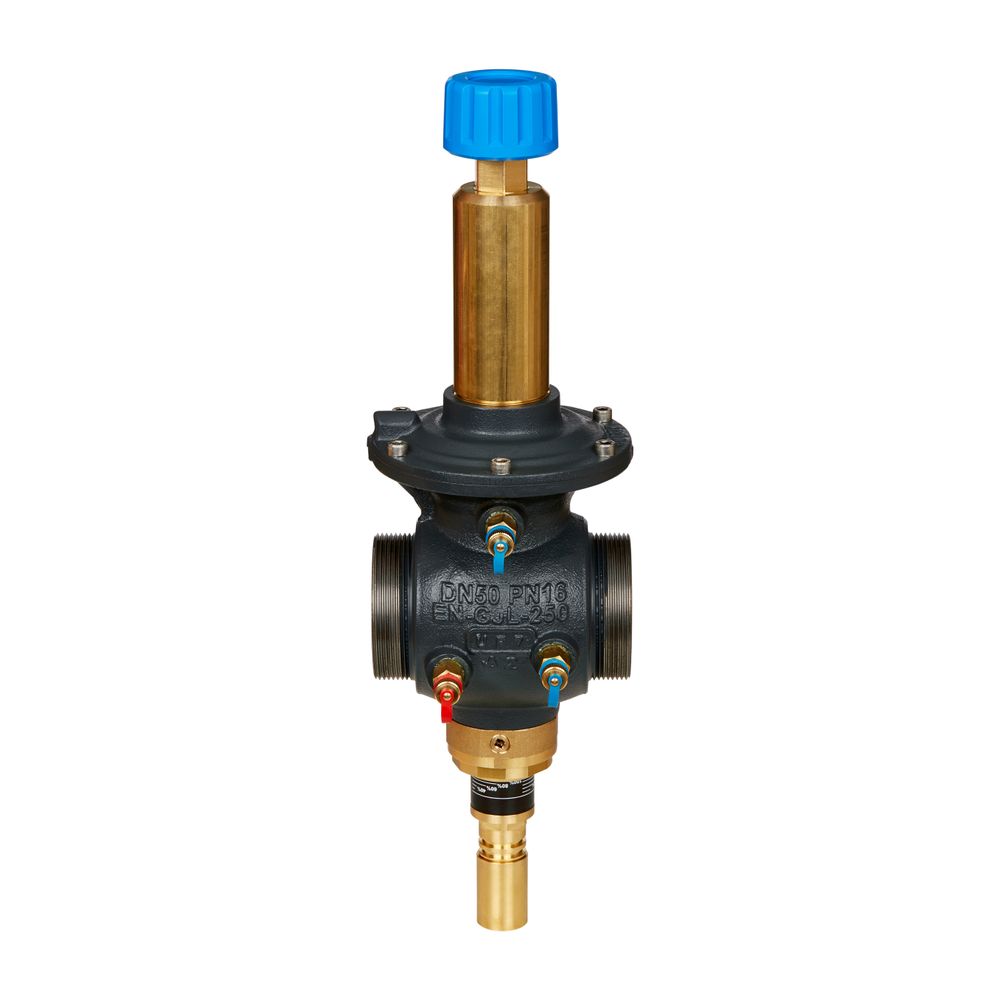

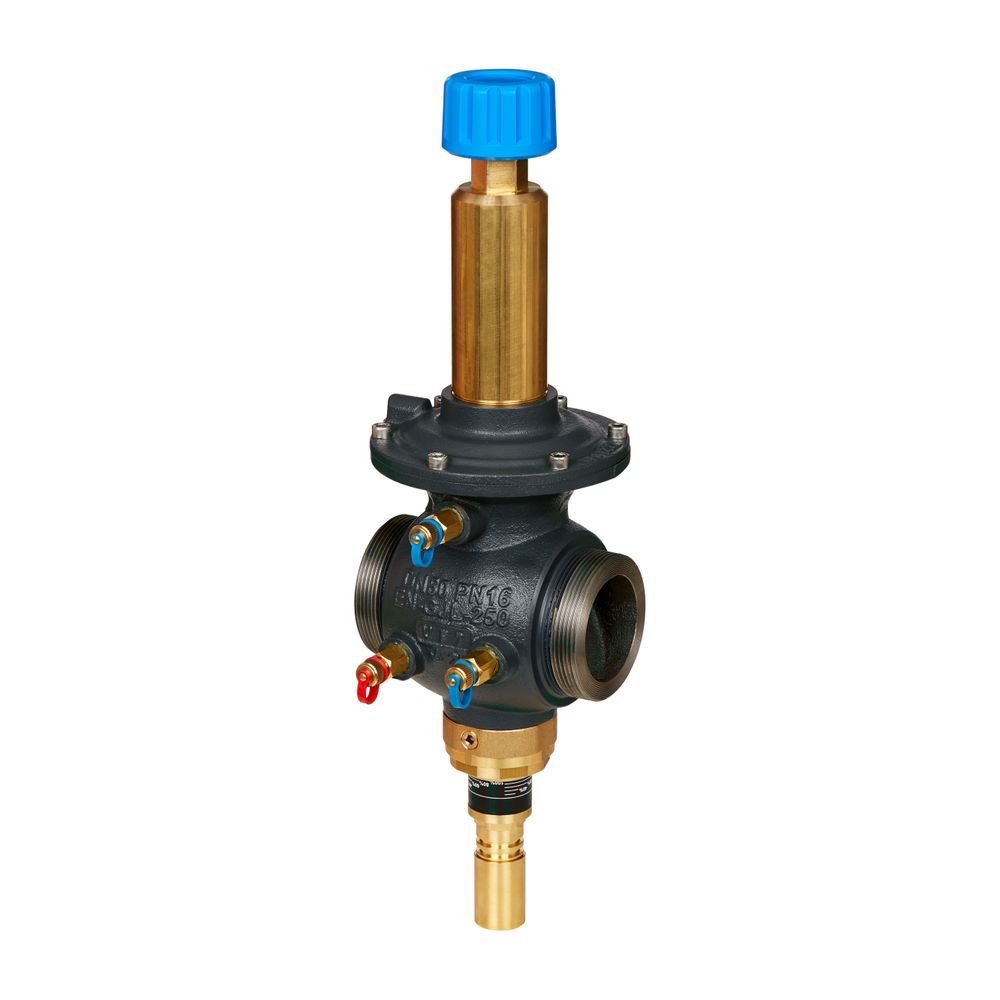

Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, DN 50, 6500l/h

Der Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung, Nennweite DN 50 und einem maximalen Durchfluss von 6500 l/h, ist ein vielseitiges Kombiventil für den dynamischen hydraulischen Abgleich in Heizungs-, Lüftungs- und Klimaanlagen (HLK). Das Ventil eignet sich zur Regelung von Strängen oder Zonen mit mehreren Anschlusseinheiten und kann sowohl als Differenzdruckregler als auch als druckunabhängiges Regelventil (PICV) eingesetzt werden. Es ermöglicht eine präzise Steuerung von Differenzdruck und Durchfluss und unterstützt so ein zuverlässiges und effizientes HLK-System.

Welche Funktionen bietet der Danfoss AB-PM Strangdifferenzdruckregler?

Das AB-PM ist ein Kombiventil, das vier Funktionen in einem kompakten Gehäuse vereint: Differenzdruckregelung, Durchflussbegrenzung, ein Regelventil mit linearer Charakteristik sowie Zonenregelung. Diese Kombination ermöglicht eine flexible und präzise Steuerung der hydraulischen Verhältnisse in HLK-Systemen.

Wie ist das Ventil konstruiert und wie erfolgt die Installation?

Das Ventil verfügt über Außengewindeanschlüsse nach ISO 228/1 in DN 40/50 und ist aus robustem Gusseisen (Werkstoffgüte GG 25) gefertigt. Die Bauhöhe beträgt 155. Die Konstruktion erlaubt einen schnellen Einbau und eine einfache Einstellung ohne aufwändigen Abgleich, was die Inbetriebnahmekosten reduziert und eine zügige Projektrealisierung mit stufenweiser Übergabe ermöglicht. Die Einstellungen für Differenzdruck und Durchfluss sind variabel und blockierbar, um eine dauerhafte Stabilität zu ermöglichen.

Wie funktioniert der Betrieb des Strangdifferenzdruckreglers?

Das Ventil wird über eine 2,5 m lange Impulsleitung mit Anschluss Rp 1/16 an die Vor- oder Rücklaufleitung angeschlossen. Im Differenzdruckregelmodus hält eine Membrane den eingestellten Differenzdruck über dem Strang konstant, während der Durchfluss über eine Voreinstell-Skala begrenzt wird. Bei zusätzlichem Einsatz eines Stellantriebs kann der Durchfluss geregelt oder die Zone abgesperrt werden. Im Durchflussregelmodus wird der Durchfluss konstant gehalten, und mit einem stetigen Stellantrieb lässt sich der Durchfluss druckunabhängig zwischen 0 und 100 % regeln oder die Zone absperren. Die Sitz-Kegel-Dichtung aus Metall sorgt für eine optimale Leistung auch bei geringem Durchfluss, während die weichdichtende Ausführung des Differenzdruckreglers ein sicheres Schließen auch bei Nulldurchfluss bietet.

Welche Vorteile bietet der Einsatz des AB-PM Ventils im HLK-System?

Das Ventil ermöglicht einen perfekten hydraulischen Abgleich unter allen Lastbedingungen und stellt den eingestellten Durchfluss sowie Differenzdruck für die Nutzer sicher. Es minimiert Probleme, die durch fehlerhafte Planung oder Ausführung entstehen können, und sorgt dafür, dass leerstehende Zonen keine Auswirkungen auf andere Nutzer haben. Zudem erleichtert es die Durchflussüberprüfung und die Fehlerbehebung, was zu niedrigeren Gesamtkosten für den Eigentümer führt.

Technische Daten

• Nennweite: DN 50
• Maximaler Durchfluss: 6500 l/h
• Anschlüsse: Außengewinde metrisch, DN 40/50, nach ISO 228/1
• Bauhöhe: 155
• Druckstufe: PN 16
• Maximaler Differenzdruck: 4 bar
• Minimaler Differenzdruck bei Werkseinstellung: 42 kPa (DN 40/50)
• Temperaturbereich: -10 bis 120 °C
• Werkstoff Gehäuse: Gusseisen GG 25 (EN-GJL-250)
• Impulsleitung: 2,5 m mit Anschluss Rp 1/16

Der Danfoss Strangdifferenzdruckregler AB-PM DN 50 bietet eine robuste und flexible Lösung für den hydraulischen Abgleich in HLK-Anlagen. Mit seiner integrierten Durchflussbegrenzung, der widerstandsfähigen Konstruktion und der einfachen Installation trägt das Ventil zur Optimierung der Systemleistung und zur Reduzierung der Betriebskosten bei.

Lieferumfang

• 1x Danfoss Strangdifferenzdruckregler AB-PM
• 1x Impulsleitung 2,5m mit Anschluss Rp 1/16
