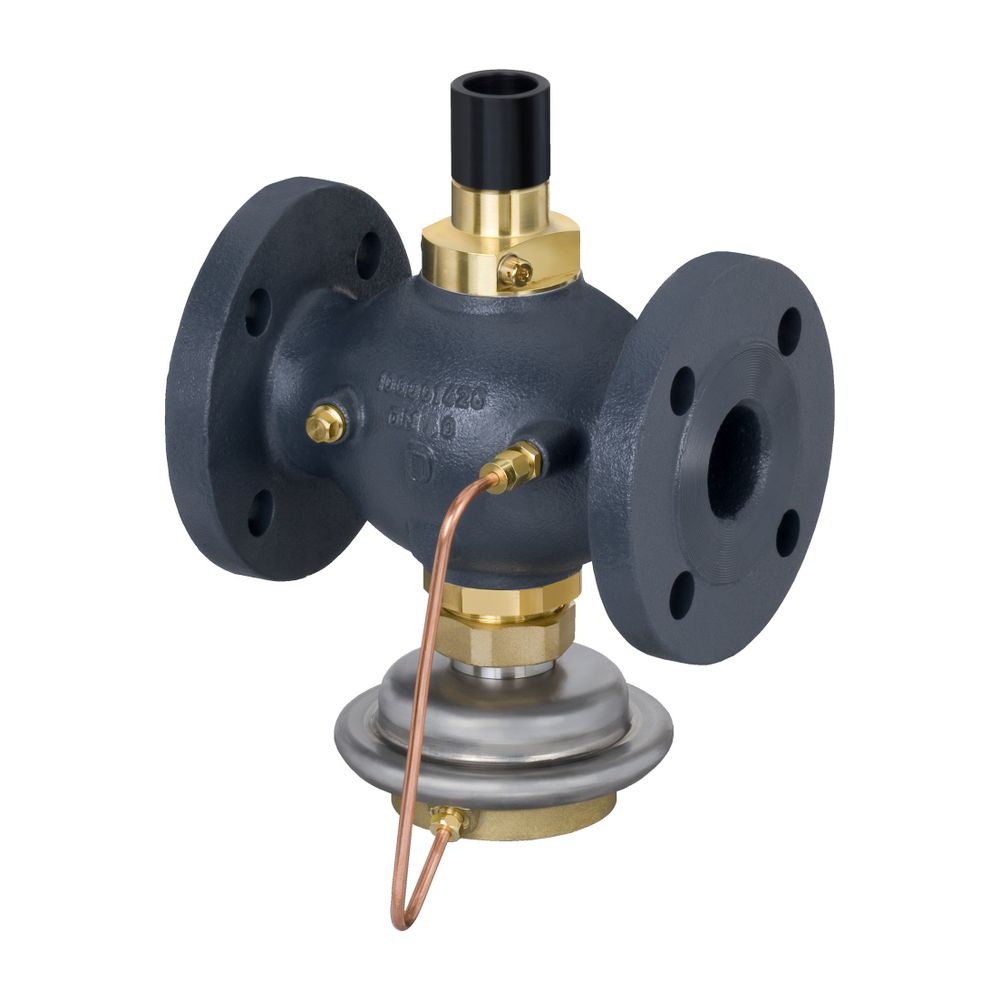

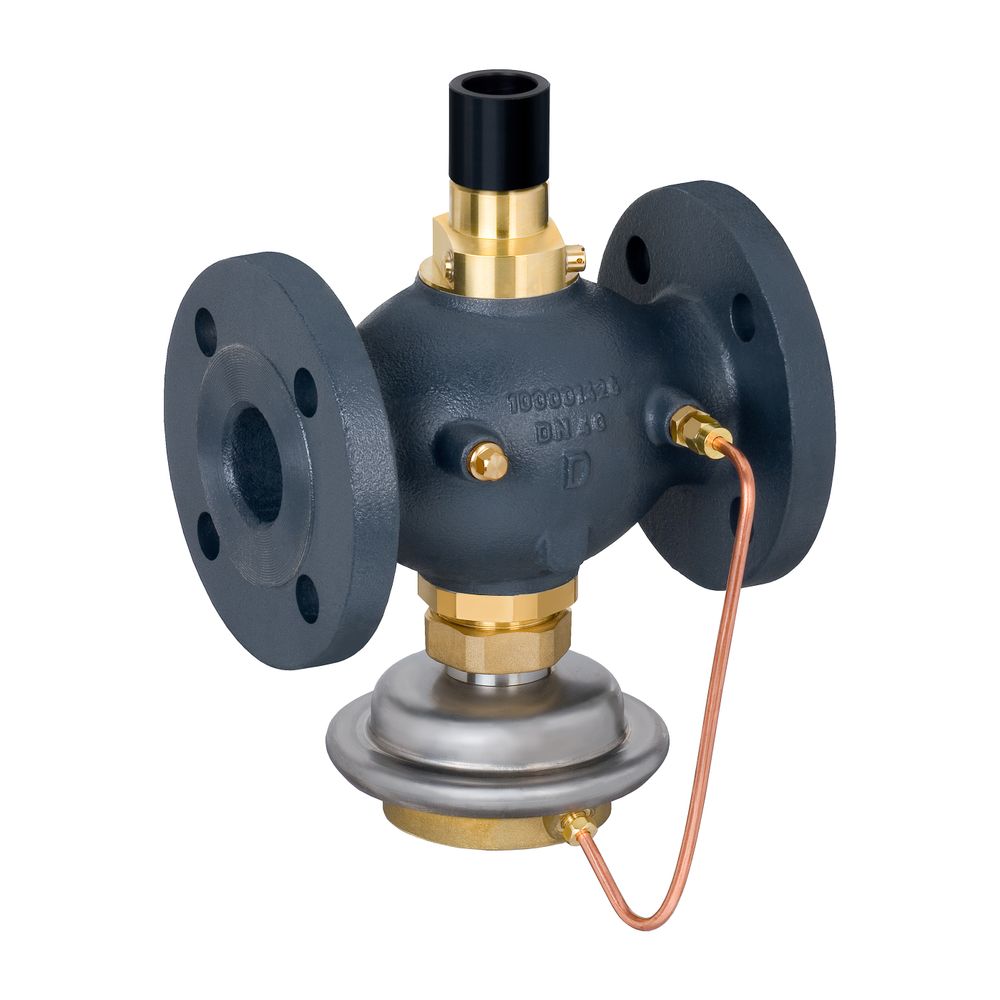

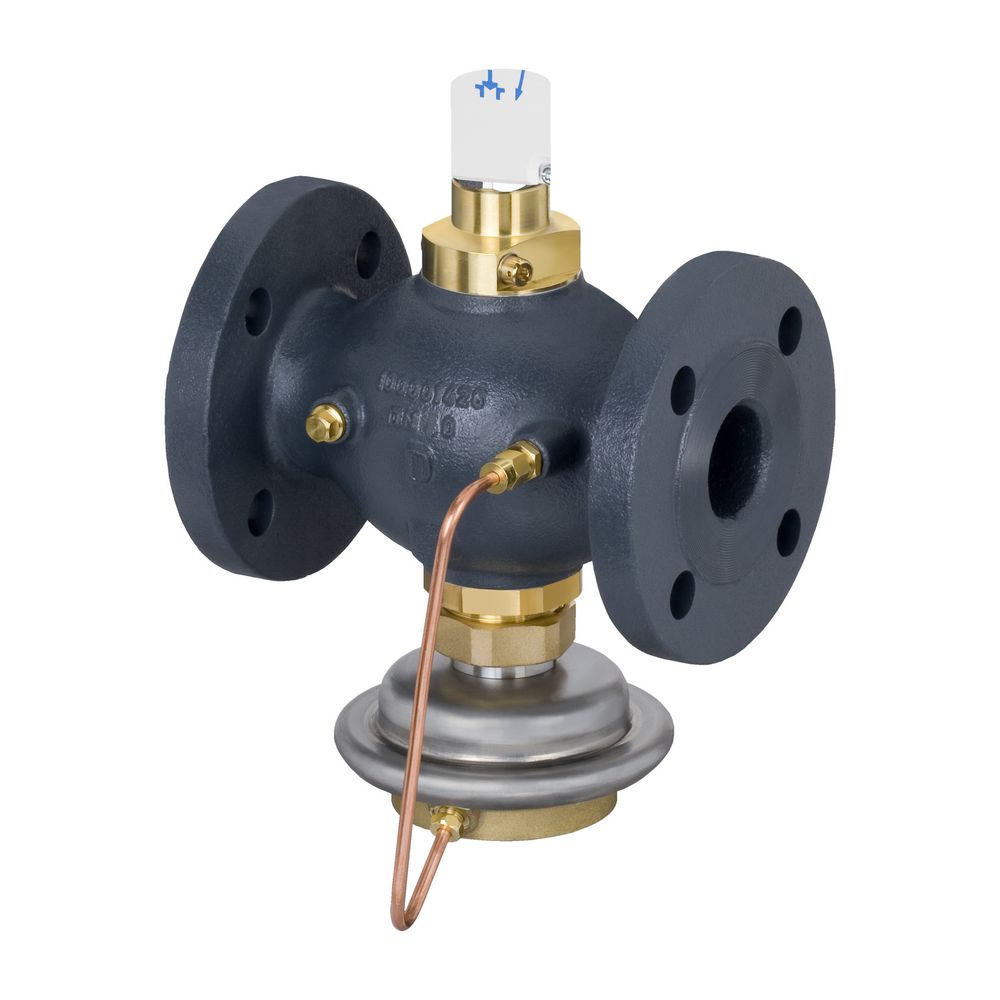

Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 40, Kvs 20,0, PN 25, GGG-40.3, mit Flansch

Der Danfoss Volumenstromregler AVQM mit integriertem Stellventil ist ein druckunabhängiges Motorstellventil, das speziell für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert wurde. Mit einem Nenndurchmesser von DN 40, einem Kvs-Wert von 20,0 m³/h und einer Druckstufe von PN 25 verhindert dieser Regler zuverlässig, dass der eingestellte maximale Durchfluss überschritten wird. Das Gehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3) und der Flanschanschluss sichern eine robuste und sichere Integration in bestehende Anlagen. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich.

Welche Funktionen bietet der Danfoss AVQM?

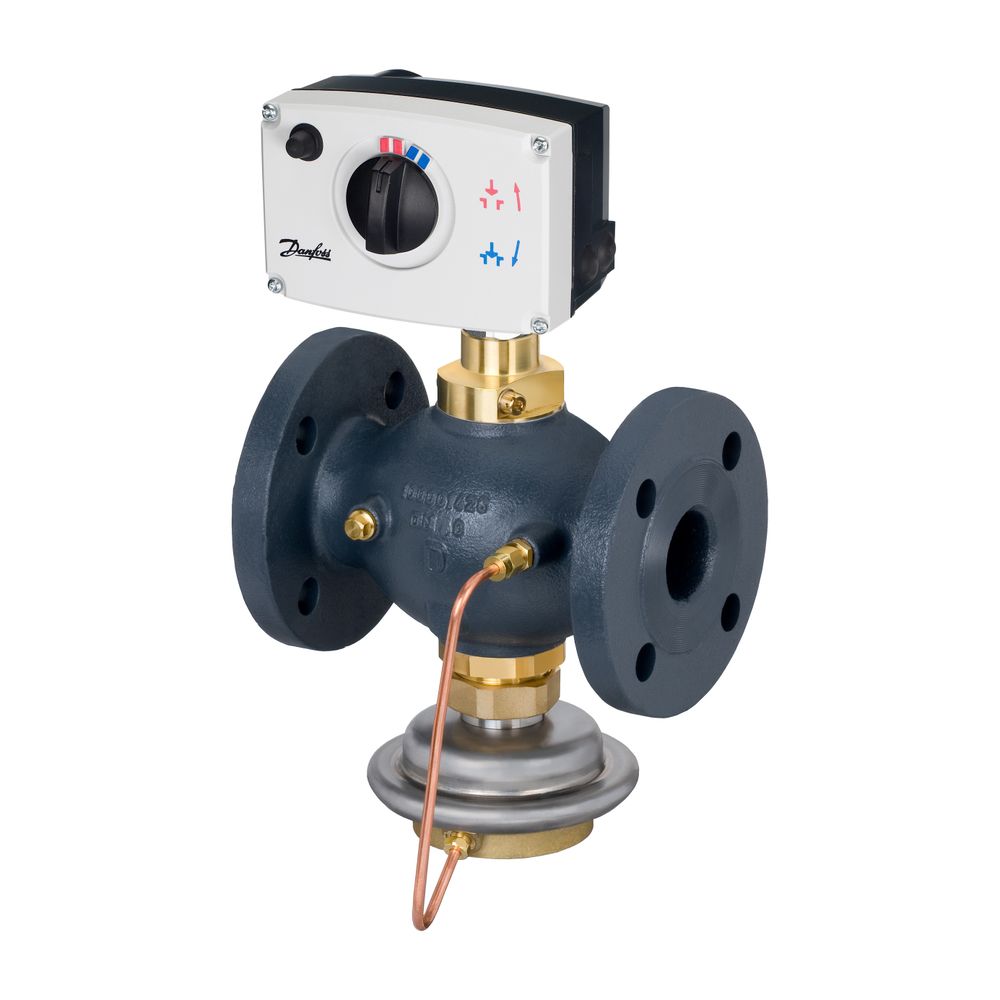

Der Danfoss AVQM fungiert als selbsttätiger Durchflussregler mit einem integrierten Motorstellventil. Seine Hauptaufgabe ist es, die Überschreitung des maximal eingestellten Durchflusses in Fernwärme- und Fernkältesystemen zu verhindern. In Kombination mit den elektrischen Stellantrieben der AMV(E)-Serie von Danfoss und den elektronischen Reglern der ECL-Serie ermöglicht der AVQM eine präzise Regelung von Durchfluss und Temperatur. Dies trägt maßgeblich zur Erzielung hoher Energieeinsparungen bei.

Wie ist der Volumenstromregler aufgebaut?

Der AVQM setzt sich aus einem Motorstellventil mit einem einstellbaren Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung mit einer Stellmembran zusammen. Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilsitz ist aus Edelstahl W.-Nr.1.4571 gefertigt, während der Ventilkegel aus Edelstahl W.-Nr.1.4404 besteht. Eine EPDM-Dichtung am Kegel und eine gewebeverstärkte EPDM-Membran im Stellantrieb sorgen für Dichtheit und Langlebigkeit. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt.

Für welche Anwendungen ist der AVQM geeignet?

Der Danfoss Volumenstromregler AVQM ist vielseitig einsetzbar und kann sowohl im Vorlauf als auch im Rücklauf von Heiz- und Kühlsystemen installiert werden. Er ist für den Betrieb mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der breite Temperaturbereich von 2 bis 150 °C ermöglicht den Einsatz in verschiedenen Systemkonfigurationen. Der Anschluss erfolgt über einen Flansch gemäß DIN 2501, Form C, was eine einfache und sichere Montage sicherstellt.

Technische Daten

• Nenndurchmesser: DN 40
• Kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Maximaler Volumenstrom: 10,0 m³/h
• Minimaler Volumenstrom: 0,80 m³/h
• Maximaler Differenzdruck: 16 bar
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 bis 150 °C
• Anschluss: Flansch
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 230
• Hublänge: 10

Der Danfoss Volumenstromregler AVQM ist eine zuverlässige Lösung für die präzise Durchfluss- und Temperaturregelung in Fernwärme- und Fernkältesystemen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 150 °C und einem Nenndurchmesser von DN 40, ermöglicht eine effiziente und energieoptimierte Betriebsweise. Die einfache Integration mittels Flanschanschluss und die Kompatibilität mit Danfoss Stellantrieben machen ihn zu einer flexiblen Komponente für anspruchsvolle SHK-Anwendungen.
