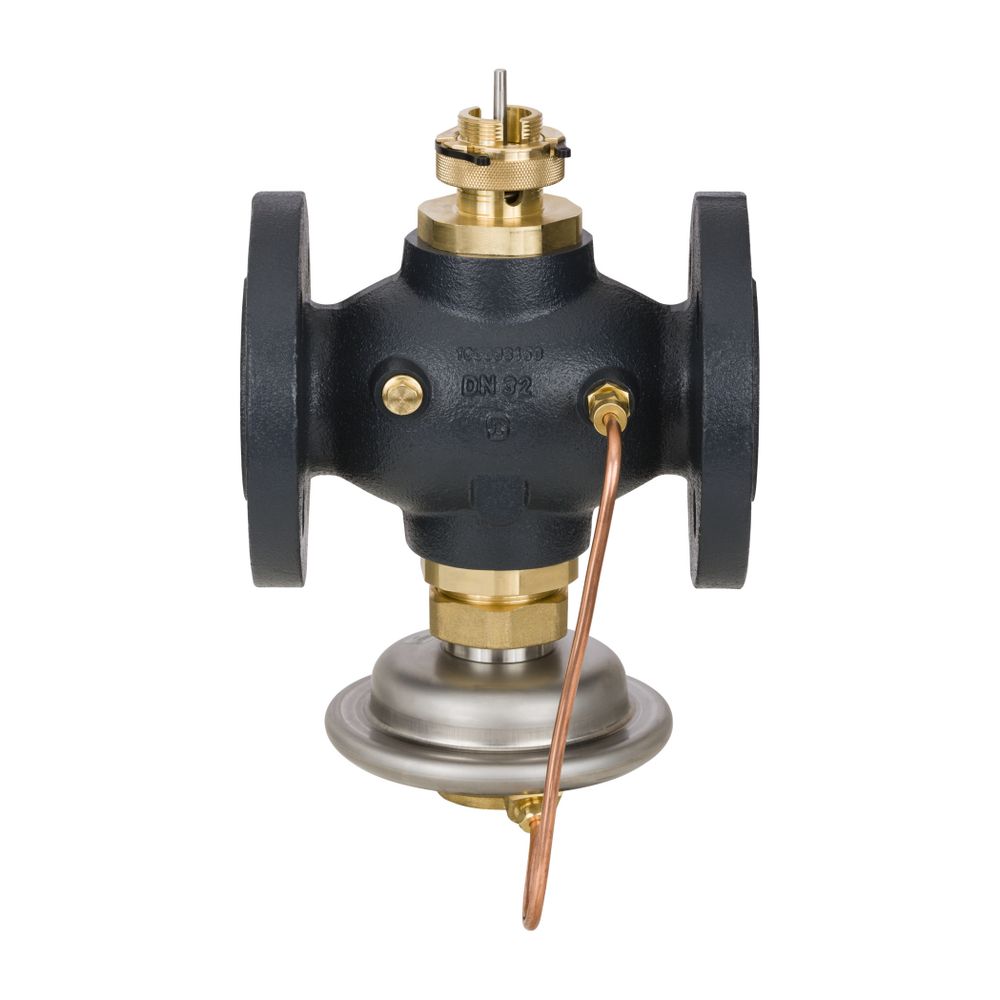

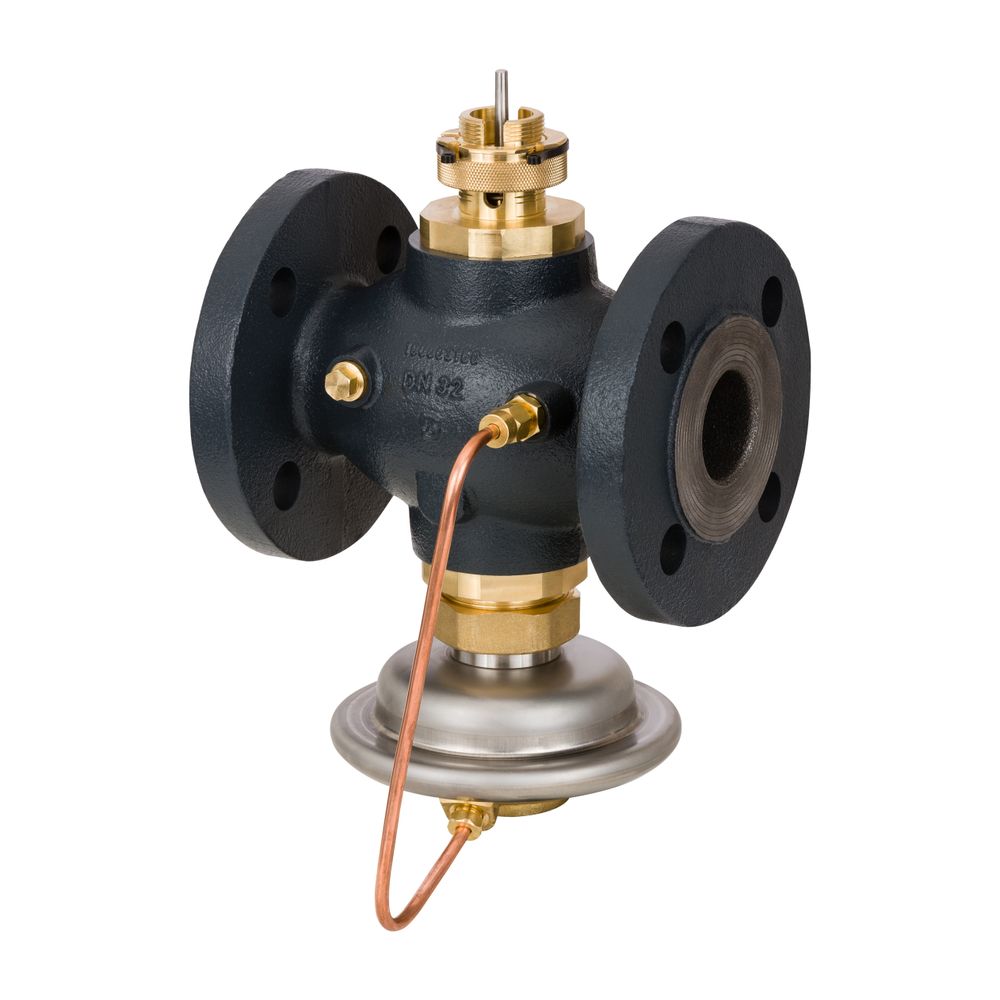

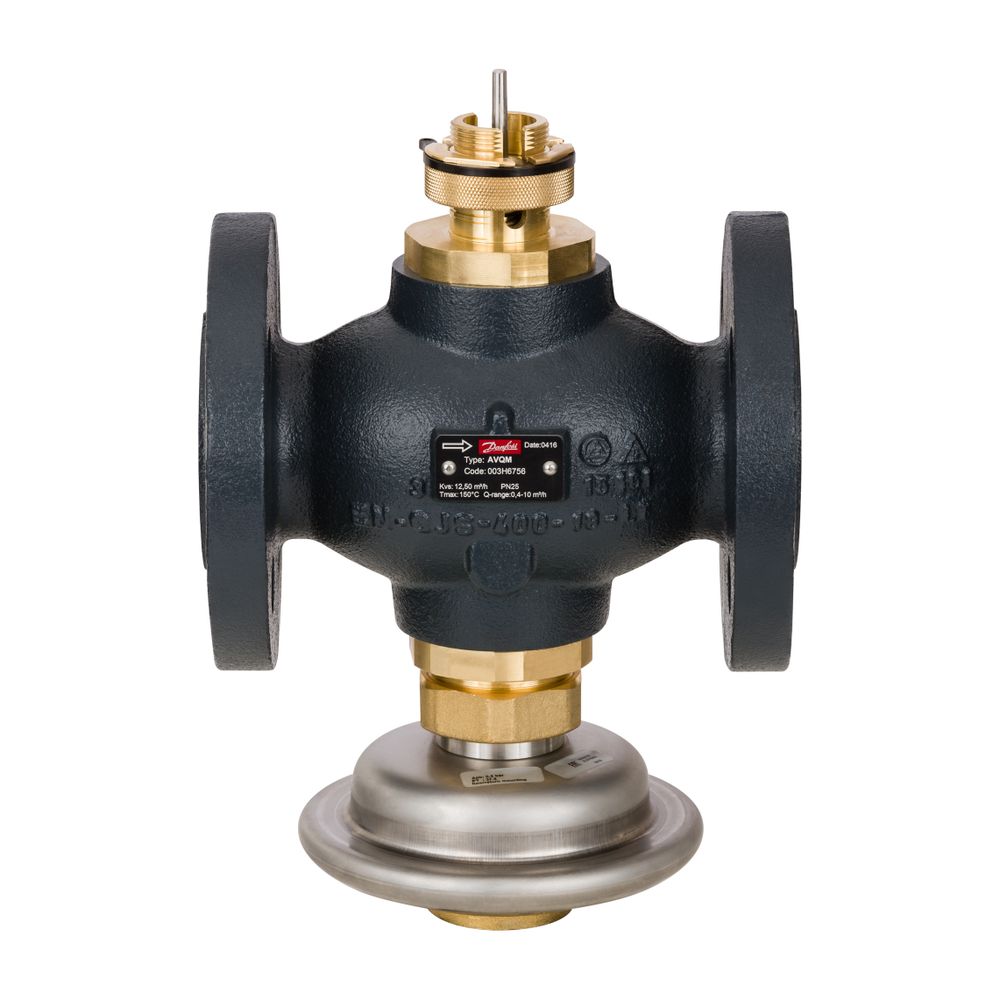

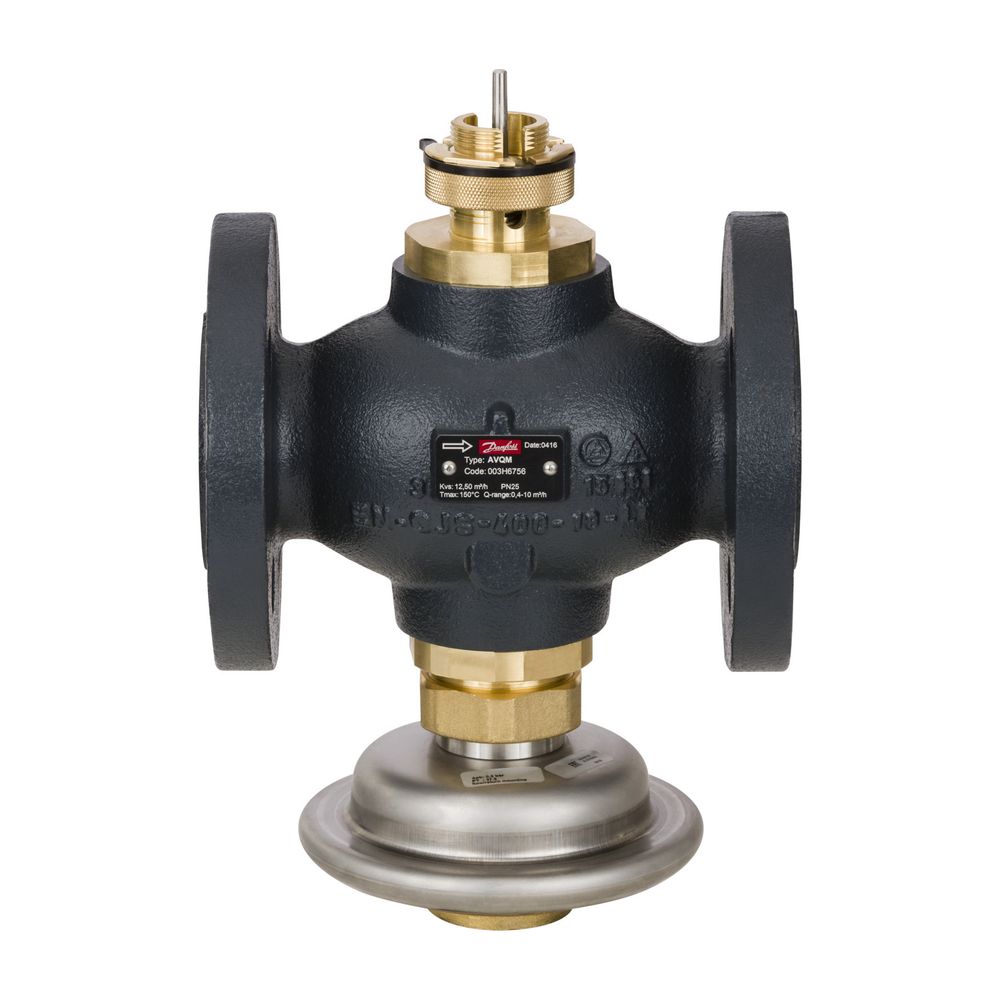

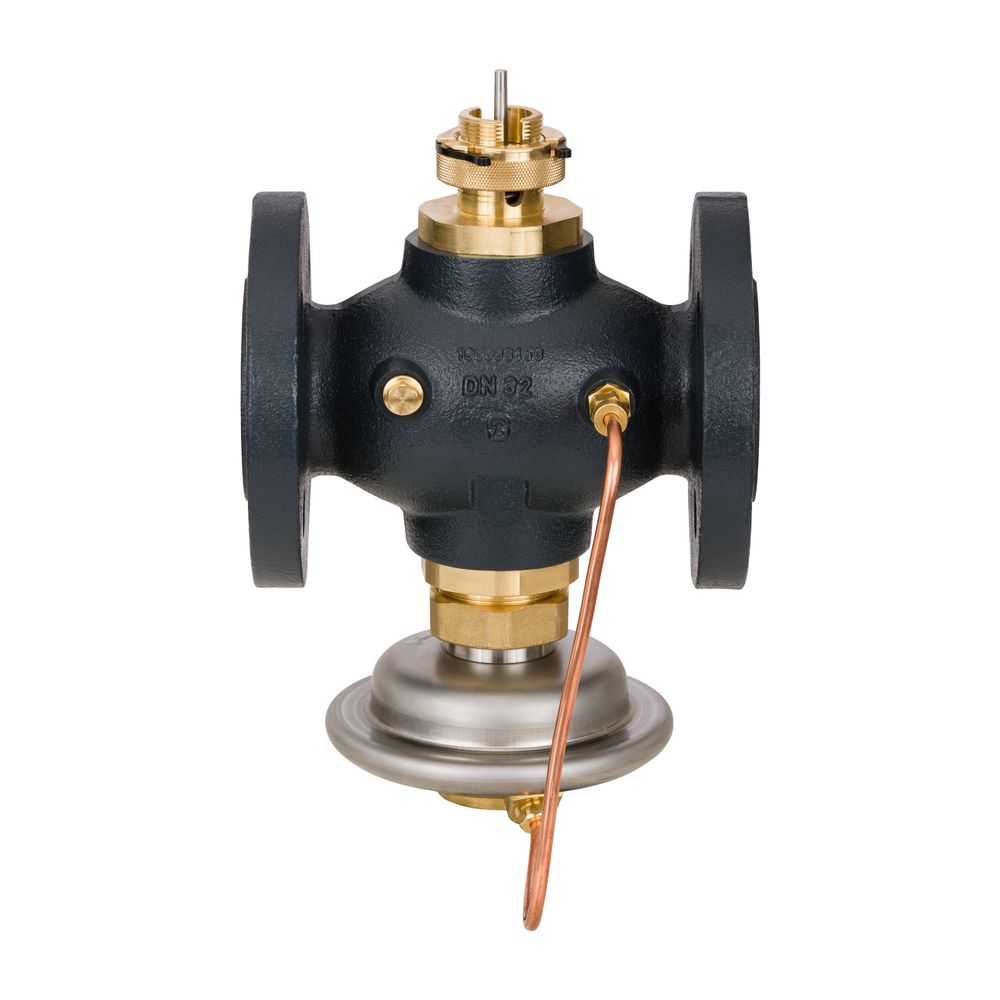

Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 32, Kvs 12,5, PN 25, GGG-40.3, mit Flansch

Der Danfoss Volumenstromregler AVQM DN 32 ist ein druckunabhängiges Motorstellventil mit integriertem Volumenstromregler (PICV) für den Einsatz in Fernwärme- und Fernkältesystemen. Mit einem Nenndurchmesser von DN 32, einem Kvs-Wert von 12,5 m³/h und einer Druckstufe von PN 25 ist das Gerät für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C geeignet. Der Anschluss erfolgt über Flansch nach DIN 2501, Form C, und der maximale Volumenstrom liegt bei 8,0 m³/h.

Wie funktioniert der Volumenstromregler AVQM?

Der AVQM ist ein selbsttätiger Durchflussregler, der das Überschreiten des maximal eingestellten Durchflusses verhindert und so eine präzise Volumenstromregelung ermöglicht. Das Motorstellventil verfügt über einen einstellbaren Durchflussbegrenzer und eine Stellmembran zur Druckregelung. In Kombination mit elektrischen Stellantrieben von Danfoss, wie den AMV(E)-Modellen, und elektronischen Reglern kann sowohl der Durchfluss als auch die Temperatur effizient gesteuert werden, was zu einer Optimierung der Energieeinsparung beiträgt.

Für welche Anwendungen ist der AVQM geeignet?

Der Volumenstromregler AVQM ist speziell für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert. Er eignet sich für den Einbau im Vor- und Rücklauf von Heiz- und Kühlsystemen, die mit Zirkulationswasser oder glykolhaltigem Wasser mit bis zu 30 % Glykolanteil betrieben werden. Die robuste Bauweise aus Sphäroguss (EN-GJS-400-18-LT) und die hochwertigen Edelstahlkomponenten tragen zu einer langen Lebensdauer und Zuverlässigkeit bei.

Welche elektrischen Stellantriebe können verwendet werden?

Der AVQM ist kompatibel mit verschiedenen elektrischen Stellantrieben von Danfoss, darunter AMV 150, AMV(E) 10, 20, 30 sowie AMV(E) 13, 23 und 33 mit Sicherheitsfunktion. Spezielle Varianten wie AMV(E) 23 SU mit einfahrender Antriebsstange und Modelle mit Ventilhubbegrenzung (AMV 20 SL, 23 SL, 30 SL) sind ebenfalls einsetzbar. Kombinationen mit AMV(E) 13, 23 (SL) oder 33 (SL) sind typgeprüft gemäß DIN EN 14597.

Welche Materialien und Bauweise zeichnen den AVQM aus?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl gefertigt (W.-Nr. 1.4571 bzw. 1.4404). Die Kegeldichtung und die Membran des Stellantriebs sind aus EPDM, wobei die Membran zusätzlich gewebeverstärkt ist. Der Stellantrieb selbst besteht aus Edelstahl (W.-Nr. 1.4301) und einem entzinkungsbeständigen CuZn36Pb2As-Material.

Technische Daten

• Nenndurchmesser: DN 32
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Maximaler Volumenstrom: 8,0 m³/h
• Minimaler Volumenstrom: 0,60 m³/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Anschluss: Flansch
• Werkstoffgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Volumenstromregler AVQM DN 32 bietet eine präzise und energieeffiziente Durchflussregelung für Fernwärme- und Fernkältesysteme. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahlkomponenten, einem Nenndruck von PN 25 und einem Kvs-Wert von 12,5 m³/h stellt er eine verlässliche Komponente für die Regelung von Heiz- und Kühlwasser dar. Die Kompatibilität mit verschiedenen Danfoss Stellantrieben ermöglicht eine flexible Systemintegration und trägt zur Optimierung des Energieverbrauchs bei.
