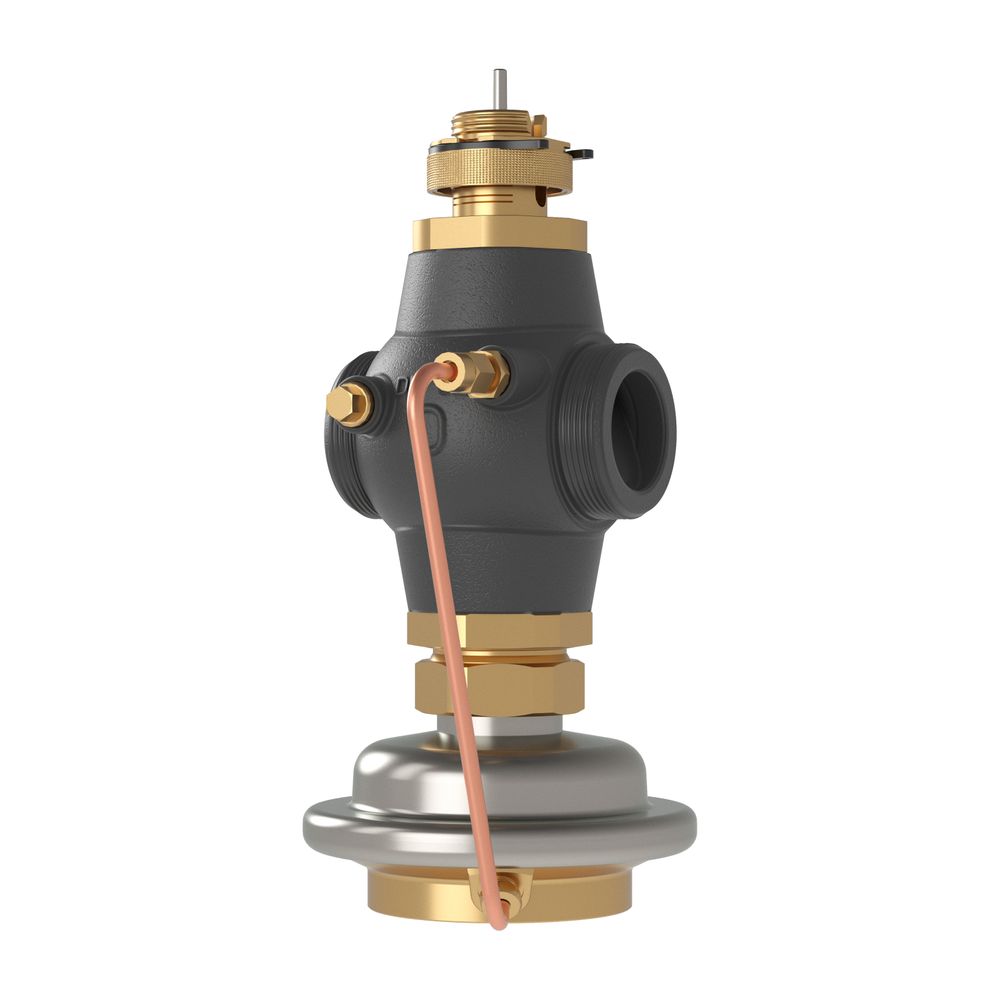

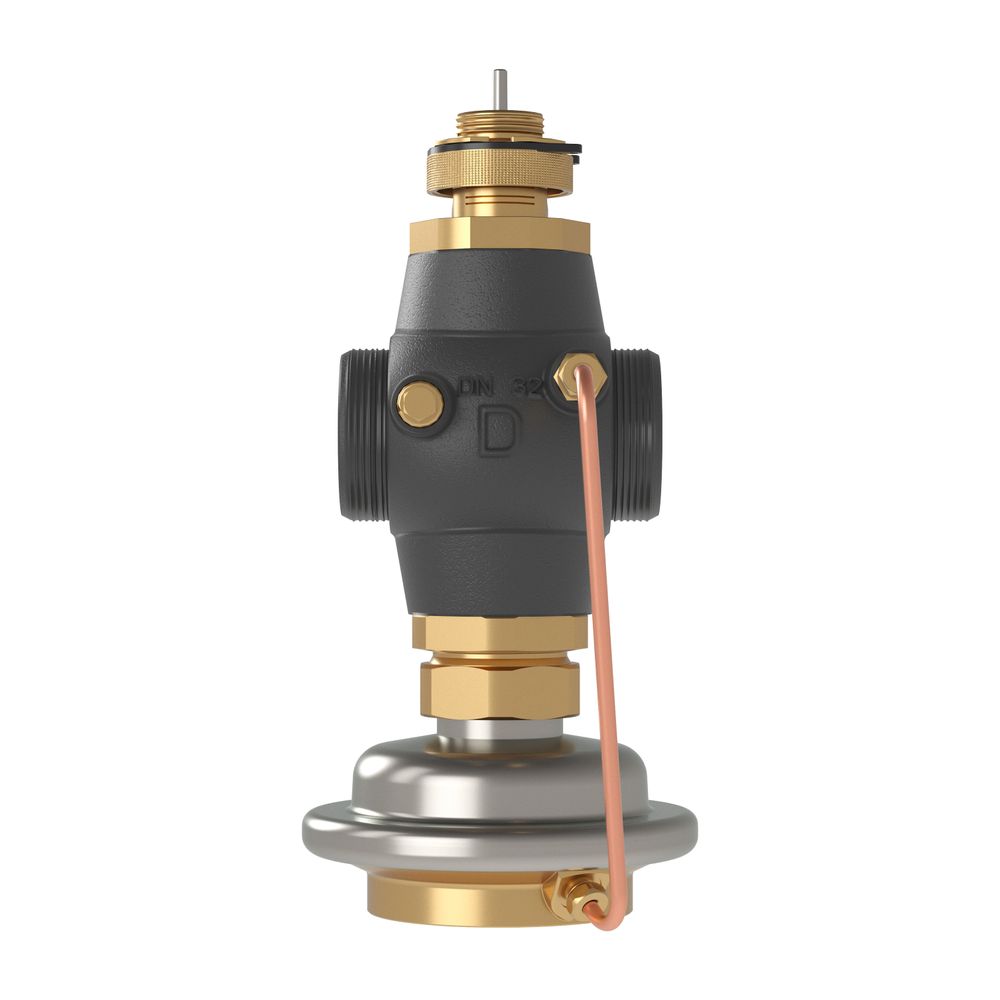

Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 40, Kvs 16,0, PN 25, GGG-40.3, G 2" A

Der Danfoss Volumenstromregler mit integriertem Motorstellventil AVQM DN 40 ist ein druckunabhängiges Motorstellventil mit Volumenstromregler (PICV) für Fernwärme- und Fernkältesysteme. Mit einem Nennweiten-Durchmesser von DN 40, einem kvs-Wert von 16,0 m³/h und einem Nenndruck von PN 25 eignet sich das Gerät für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C. Das Ventilgehäuse besteht aus hochwertigem Sphäroguss (GGG-40.3), der Ventilsitz und Ventilkegel sind aus Edelstahl gefertigt. Der Anschluss erfolgt über ein metrisches Außengewinde G 2" A. Typische Einsatzbereiche sind die präzise Durchflussregelung in Vor- und Rücklauf von Fernwärme- und Fernkältesystemen.

Wie funktioniert der Volumenstromregler AVQM DN 40?

Der AVQM ist ein selbsttätiger Durchflussregler mit integriertem Motorstellventil, der den maximal eingestellten Durchfluss automatisch begrenzt und so eine Überströmung verhindert. Das Ventil verfügt über einen einstellbaren Durchflussbegrenzer und eine Stellmembran zur Druckregelung. In Kombination mit elektrischen Stellantrieben und elektronischen Reglern kann sowohl der Durchfluss als auch die Temperatur geregelt werden, um den Energieverbrauch zu optimieren.

Welche elektrischen Stellantriebe sind kompatibel?

Der AVQM DN 40 ist kompatibel mit verschiedenen Danfoss elektrischen Stellantrieben der AMV(E)-Serie, darunter AMV 150, AMV(E) 10, 20, 30, AMV(E) 13, 23, 33 mit Sicherheitsfunktion sowie spezielle Varianten mit Ventilhubbegrenzung oder einfahrender Antriebsstange. Bestimmte Kombinationen sind typgeprüft gemäß DIN EN 14597, was die Zuverlässigkeit und Sicherheit im Betrieb unterstützt.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl gefertigt, die Kegeldichtung besteht aus EPDM. Der Stellantrieb ist aus Edelstahl und einer entzinkungsbeständigen Kupferlegierung gefertigt, die Membran ist gewebeverstärkt aus EPDM. Der Anschluss erfolgt über ein metrisches Außengewinde nach DIN ISO 228/1 mit der Größe G 2" A.

Für welche Betriebsbedingungen ist der AVQM ausgelegt?

Der Volumenstromregler ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C. Der maximale Differenzdruck am Motorstellventil beträgt 16 bar, der Wirkdruck 0,2 bar. Der Volumenstrombereich liegt zwischen 0,80 und 10,0 m³/h.

Technische Daten

• Nennweite: DN 40
• kvs-Wert: 16,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,80 bis 10,0 m³/h
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Anschluss: Außengewinde G 2" A (DIN ISO 228/1)
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Dichtung: EPDM

Der Danfoss Volumenstromregler AVQM DN 40 bietet eine präzise und zuverlässige Durchflussregelung für Fernwärme- und Fernkältesysteme. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl sowie der Kompatibilität zu verschiedenen elektrischen Stellantrieben ermöglicht er eine effiziente Steuerung von Heiz- und Kühlwasser bis 150 °C und einem Glykolanteil von bis zu 30 %. Die technischen Eigenschaften wie kvs 16,0 m³/h, PN 25 und ein Volumenstrombereich bis 10,0 m³/h machen ihn zu einer vielseitigen Komponente für anspruchsvolle Anwendungen.
