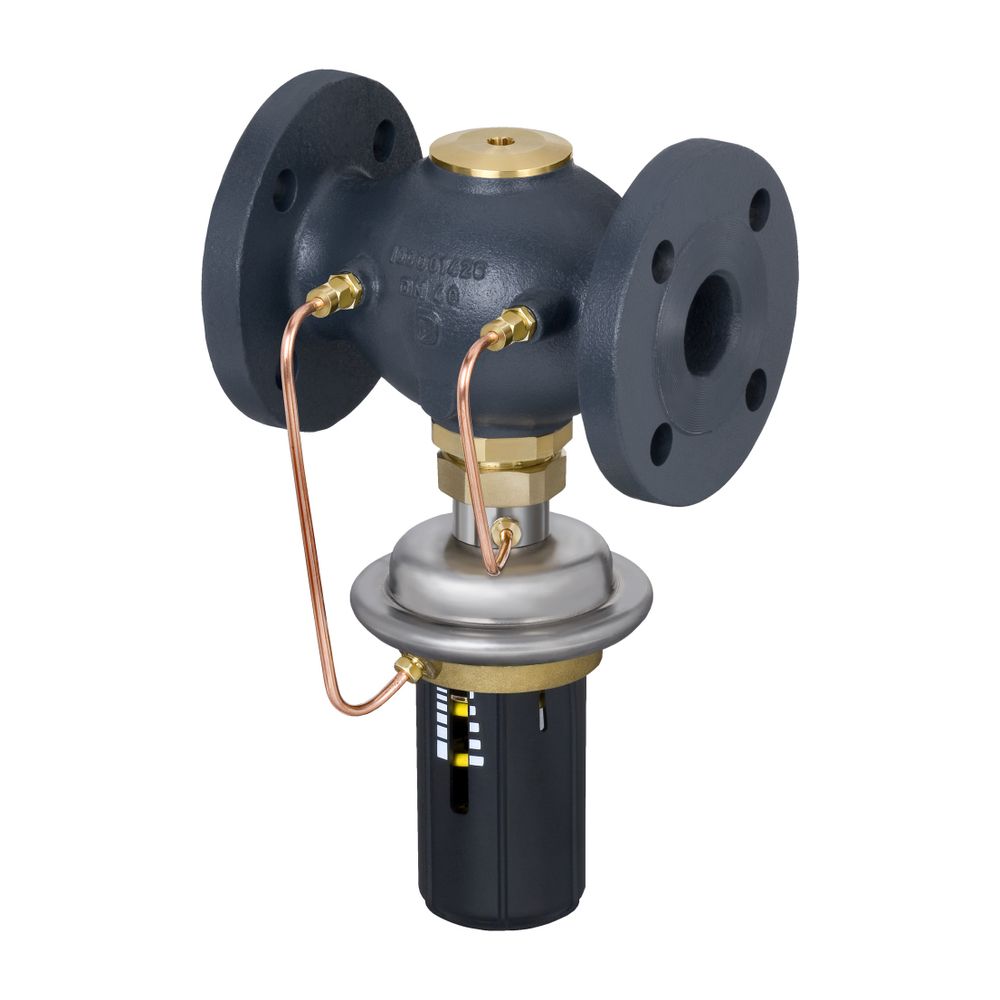

Danfoss Differenzdruck-Überströmregler AVPA DN 32, Kvs 12,5, 0,2-1 bar, PN 25, mit Flansch

Der Danfoss Differenzdruck-Überströmregler AVPA ist ein selbsttätiger Regler, der primär in Fernwärmesystemen zum Einsatz kommt. Dieses Modell mit einer Nennweite von DN 32, einem Kvs-Wert von 12,5 m³/h und einer Druckstufe PN 25 ist für den Anschluss mittels Flansch konzipiert. Der Regler ist drucklos geschlossen und öffnet zuverlässig bei steigendem Differenzdruck, um den gewünschten Differenzdruck-Sollwert von 0,2 bis 1,0 bar zu halten.

Wie funktioniert der Danfoss AVPA Differenzdruck-Überströmregler?

Der Danfoss AVPA arbeitet als selbsttätiger Differenzdruck-Überströmregler. Seine Konstruktion ermöglicht ein druckloses Schließen und ein Öffnen, sobald der Differenzdruck ansteigt. Dies stellt eine präzise Regelung sicher. Der Regler setzt sich aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einem Handgriff zusammen, der die einfache Einstellung des Differenzdrucksollwerts ermöglicht.

Welche Medien und Temperaturbereiche sind geeignet?

Der Differenzdruck-Überströmregler AVPA ist für den Einsatz mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Anteil von bis zu 30 % ausgelegt. Der Betrieb ist in einem breiten Temperaturbereich von 2 °C bis 150 °C möglich, was eine flexible Anwendung in verschiedenen Heiz- und Kühlsystemen erlaubt.

Welche Materialien sorgen für Langlebigkeit?

Für eine hohe Beständigkeit und Langlebigkeit werden die Komponenten des Danfoss AVPA aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl (W.-Nr. 1.4571 bzw. W.-Nr. 1.4404) gefertigt. Die Kegeldichtung und die Membran des Stellantriebs bestehen aus EPDM, während der Stellantrieb selbst aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt ist. Der Anschluss erfolgt über einen Flansch nach DIN 2501-C.

Technische Daten

• Nenndurchmesser: DN 32
• Anschluss: Flansch
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 16 bar
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Temperaturbereich Medium: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404

Der Danfoss Differenzdruck-Überströmregler AVPA mit DN 32 und PN 25 bietet eine zuverlässige Lösung für die Differenzdruckregelung in Fernwärmesystemen. Seine robuste Bauweise aus Sphäroguss und Edelstahl sowie der breite Temperaturbereich von 2 bis 150 °C stellen eine hohe Betriebssicherheit und Langlebigkeit sicher. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,2 bis 1,0 bar ist dieses Modell eine präzise Komponente für anspruchsvolle Anwendungen.
