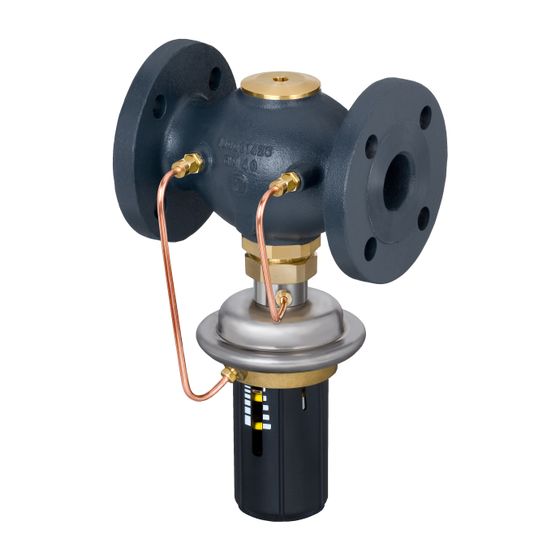

Danfoss Differenzdruck-Überströmregler AVPA DN 32, Kvs 12,5, 0,2-1 bar, PN 25, G 1 3/4" A

Differenzdruck-Überströmregler AVPA (PN 16 und PN 25)

Der AVPA ist ein selbsttätiger DifferenzdruckÜberströmregler, der überwiegend in Fernwärmesystemen eingesetzt wird. Der Regler ist drucklos geschlossen und öffnet bei steigendem Differenzdruck.

Der Regler besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einem Handgriff für die Einstellung des Differenzdrucksollwerts.

Eigenschaften:

• DN 15-50

• kVS 4.0-25 m3/h

• PN 16, 25

• Einstellbereich:

• 0,05-0,5 bar

• 0,2-1,0 bar

• 0,3-2,0 bar

• Medium:

• Zirkulationswasser/glykolhaltiges Wasser bis zu 30 % 2 … 150 °C

• Anschlüsse:

• Außengewinde (Anschweißende, Schraubgewinde und Flanschendstücke)

• Flansch

Danfoss Differenzdruck-Überströmregler AVPA
druckentlastetes Ventil bei steigendem Differenzdruck öffnend,
für Heiz- und Kühlwasser bis 30% Glykolanteil.
Ventilgehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
Ventilsitz aus Edelstahl W.-Nr. 1.4571
Ventilkegel aus Edelstahl W.-Nr. 1.4404
Kegeldichtung aus EPDM
Stellantrieb aus Edelstahl W.Nr.1.4301, CuZn36Pb2As,
Membran aus EPDM,
Anschluss Außengewinde DIN ISO 228/1
Nennweite DN: 32
Anschluss G 1 3/4 A
kvs (m3/h): 12,5
Nenndruck PN: 25
dp max.(bar): 16
Sollwert Differenzdruck(bar) 0,2 - 1,0
Temp.bereich Heiz-/Kühlwasser bis 30% Glykol( C) 2 - 150

Fabrikat: Danfoss
Typ: AVPA 32 / 0,2-1,0
Bestell-Nr.: 003H6599
