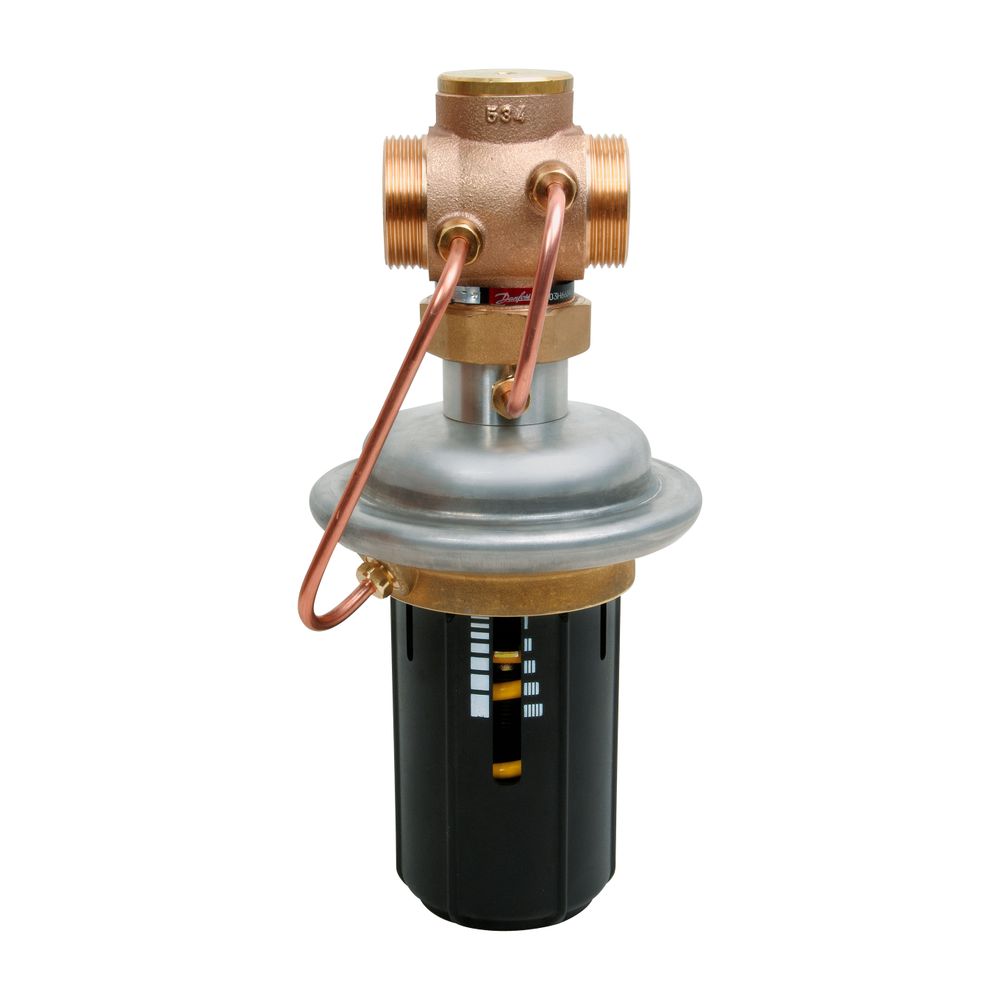

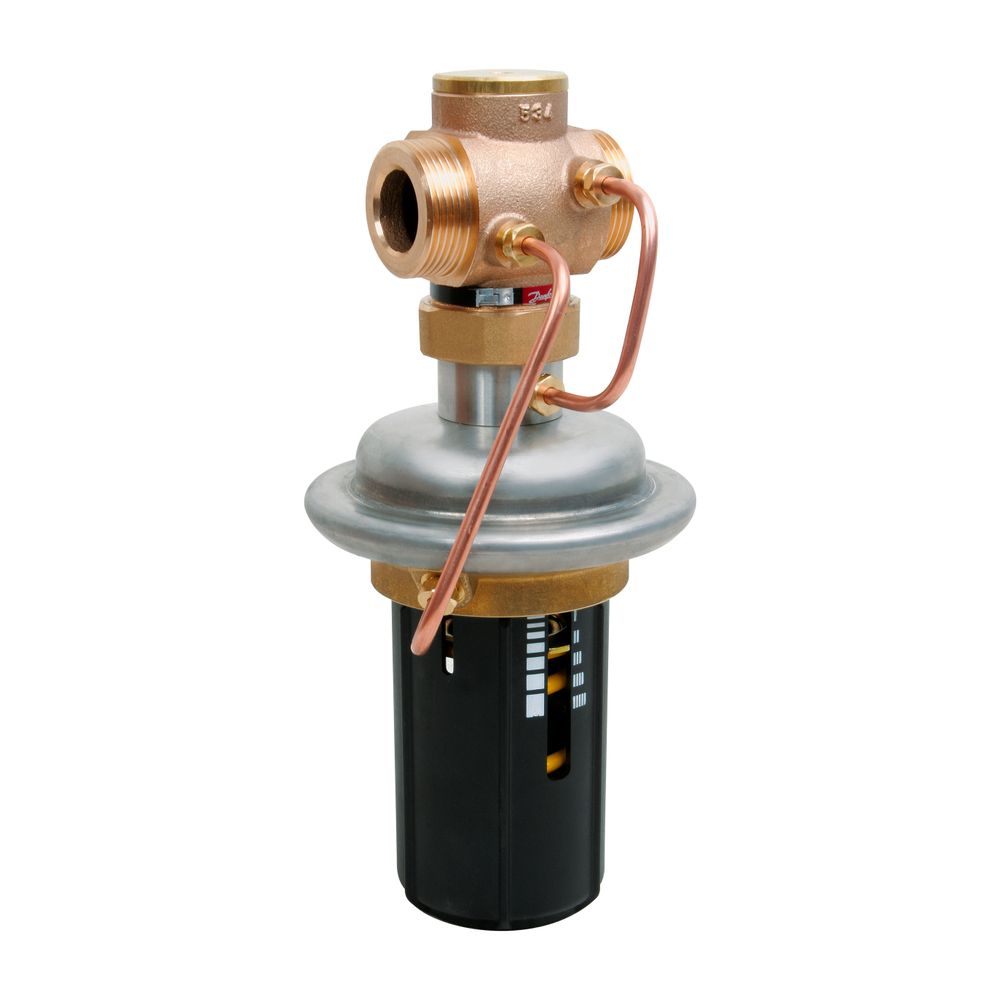

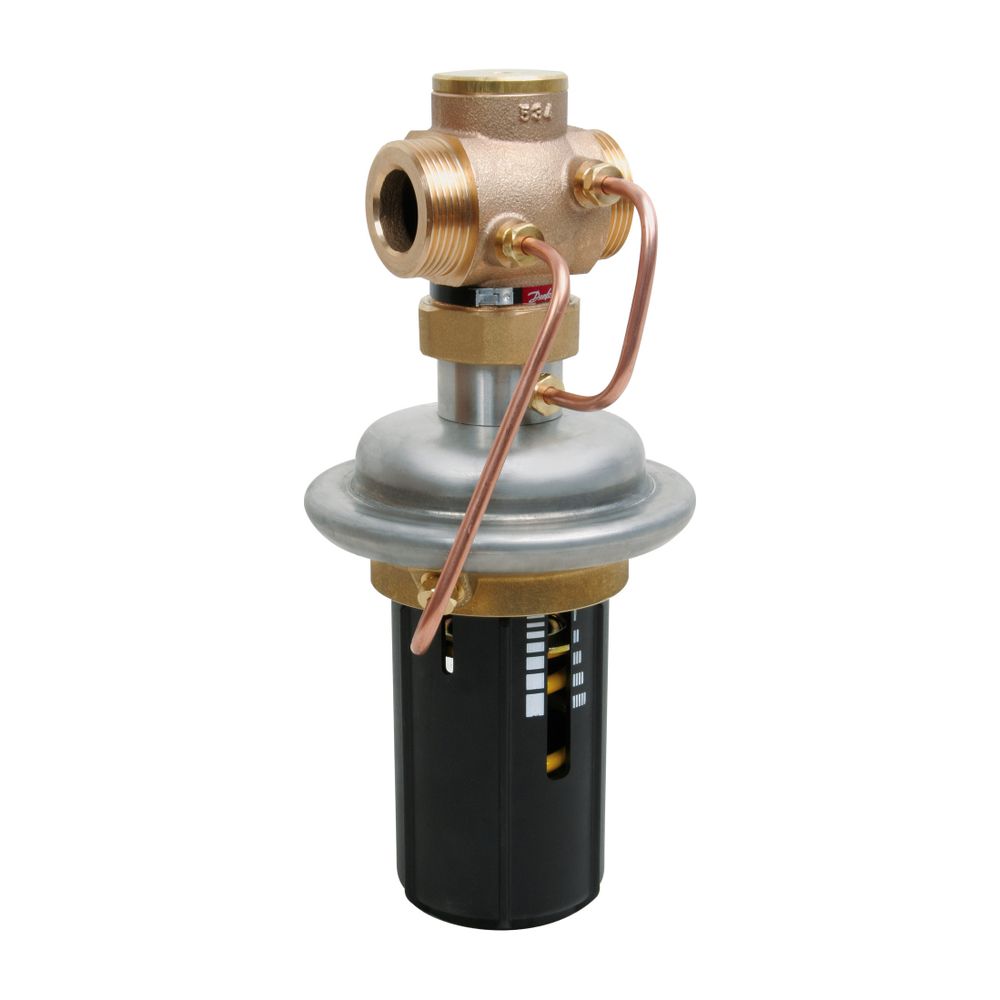

Danfoss Differenzdruck-Überströmregler AVPA DN 25, Kvs 8, 0,0,2-1 bar, G 1 1/4"A, PN 25

Der Danfoss Differenzdruck-Überströmregler AVPA DN 25 ist ein selbsttätiges Regelventil, das vorwiegend in Fernwärmesystemen eingesetzt wird. Er ist drucklos geschlossen und öffnet bei steigendem Differenzdruck. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25 eignet sich der Regler für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C. Der Anschluss erfolgt über ein Außengewinde G 1 1/4" A.

Wie funktioniert der AVPA Differenzdruck-Überströmregler?

Der AVPA ist ein selbsttätiger Differenzdruck-Überströmregler, der im drucklosen Zustand geschlossen ist und bei steigendem Differenzdruck öffnet. Er besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einem Handgriff für die präzise Einstellung des Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine zuverlässige Druckentlastung und sorgt für einen stabilen Betrieb in Fernwärme- und Kühlkreisläufen.

Aus welchen Materialien besteht der Regler?

Das Ventilgehäuse des AVPA ist aus robustem Rotguss CuZn36Pb2 (RG5) gefertigt. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Eine EPDM-Dichtung am Kegel und eine EPDM-Membran im Stellantrieb sorgen für die Dichtheit. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt.

Für welche Medien und Temperaturbereiche ist der AVPA geeignet?

Der Regler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % Glykolanteil ausgelegt. Der zulässige Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C, was eine vielseitige Anwendung in verschiedenen Heiz- und Kühlsystemen ermöglicht.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1 1/4" A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar bei 20 °C
• Einstellbereich Differenzdruck: 0,2 - 1,0 bar
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (CuZn36Pb2, RG5)
• Werkstoff Ventilsitz: Edelstahl (W.-Nr. 1.4571)
• Werkstoff Ventilkegel: Messing (CuZn40Pb2)

Der Danfoss Differenzdruck-Überströmregler AVPA DN 25 bietet eine präzise und zuverlässige Druckentlastung in Fernwärme- und Kühlsystemen. Mit einem Kvs-Wert von 8,0 m³/h, einem Einstellbereich von 0,2 bis 1,0 bar und einem robusten Gehäuse aus Rotguss ist er für den Einsatz mit Heiz- und Kühlwasser bis 150 °C und einem Glykolanteil von bis zu 30 % ausgelegt. Die Außengewindeanschlüsse ermöglichen eine einfache Integration in bestehende Anlagen.
