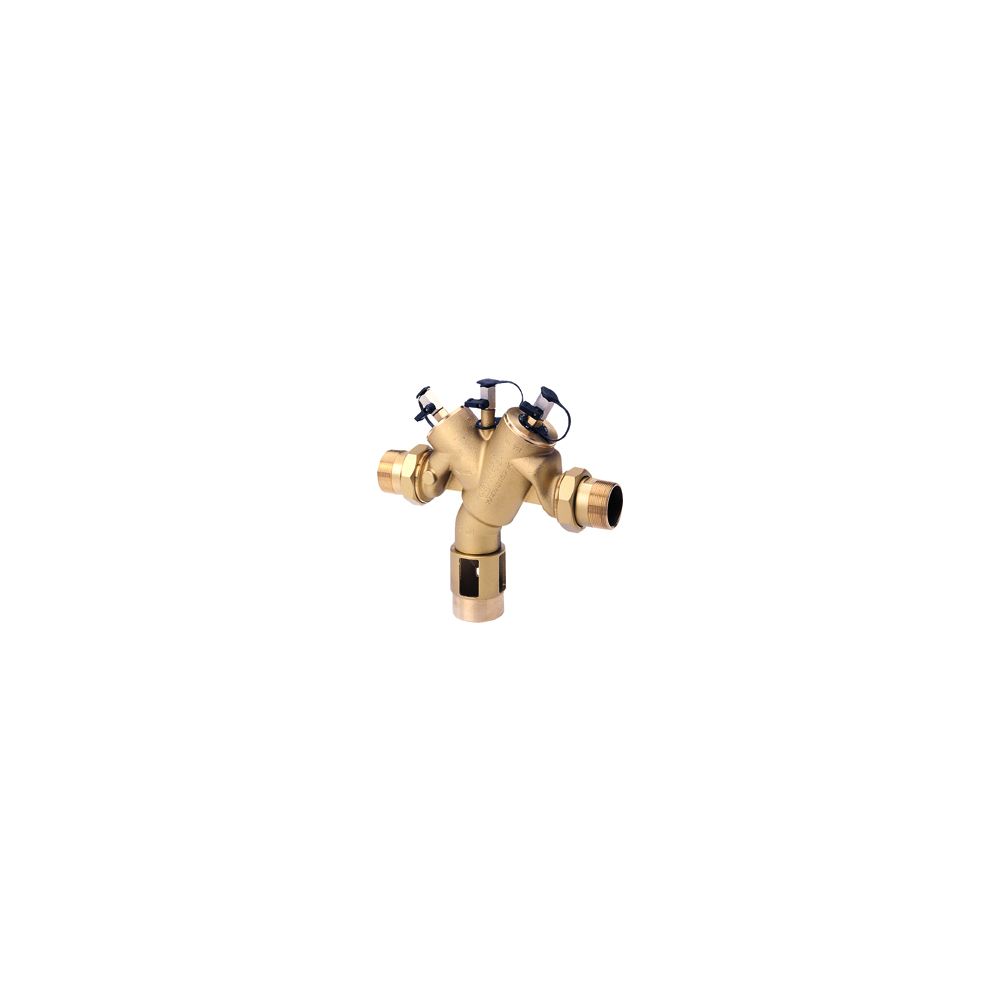

BWT Multimat Systemtrenner DN 50 2 16m3/h, 394mm, Druckverlust 1 bar, 11936

Der BWT Multimat Systemtrenner DN 50 ist eine zuverlässige Lösung zur Sicherstellung der Trinkwasserhygiene. Mit einer Durchflussleistung von 16,0 m³/h und einer Einbaulänge von 394 mm verhindert dieses Gerät effektiv das Rückfließen von Nichttrinkwasser in das Trinkwassernetz. Er ist für den Einsatz in Gefahrenklassen 1 bis 4 zugelassen und zeichnet sich durch seinen robusten Aufbau aus. Fremdenergie ist für den Betrieb nicht erforderlich, und es kann keine Luft in das Leitungsnetz gelangen.

Wie funktioniert der BWT Multimat Systemtrenner?

Der BWT Multimat Systemtrenner DN 50 arbeitet nach dem Prinzip der Trennstellung. In Ruhestellung, also ohne Wasserentnahme, sind beide integrierten Rückflussverhinderer sowie das Entlastungsventil geschlossen. Bei Wasserentnahme öffnen sich die Rückflussverhinderer, während das Entlastungsventil geschlossen bleibt. Im Falle eines Rücksaugens fällt der Druck auf der Zulaufseite ab, wodurch das Entlastungsventil öffnet und Wasser aus der Mittelkammer abfließen lässt, bis das Druckgleichgewicht wiederhergestellt ist.

Aus welchen Materialien besteht der Systemtrenner?

Das Gehäuse des BWT Multimat Systemtrenners DN 50 ist aus Rotguss gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit unterstützt. Die Membrane besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für seine Beständigkeit gegenüber Wasser und Temperaturschwankungen bekannt ist. Feder und Ventilsitz sind aus Edelstahl gefertigt, was zusätzliche Robustheit und Zuverlässigkeit bietet. Der Systemtrenner ist zudem mit verschließbaren Anschlüssen für Druckmessgeräte am Eingang, in der Mittelkammer und am Ausgang ausgestattet.

Welche Anschluss- und Einbaudaten sind zu beachten?

Der Systemtrenner verfügt über eine Nennweite von DN 50 mit einem Anschlussgewinde R 2. Die Einbaulänge beträgt 394 mm, die Bauhöhe 310 mm und die Einbauhöhe von der Rohrmitte bis zum Ablauf 178 mm. Der Abwasseranschluss ist als Y-Stück mit 70 mm Dimension ausgeführt.

Welche Druck- und Temperaturwerte sind zulässig?

Der Multimat Systemtrenner ist für einen Nenndruck von PN 10 bar ausgelegt und kann mit Medien bis zu einer maximalen Temperatur von 60 °C betrieben werden. Der Druckverlust bei Nenndurchfluss liegt bei 1,0 bar.

Technische Daten

• Nennweite: DN 50 mm
• Anschlussgewinde Verschraubung: R 2
• Nenndruck: PN 10 bar
• Maximale Mediumtemperatur: 60 °C
• Durchflussleistung: 16,0 m³/h
• Druckverlust: 1,0 bar
• Einbaulänge: 394 mm
• Bauhöhe: 310 mm
• Einbauhöhe Rohrmitte bis Ablauf: 178 mm
• Gewicht: 5,3 kg

Der BWT Multimat Systemtrenner DN 50 ist eine effektive und wartungsarme Lösung zur Absicherung des Trinkwassernetzes. Mit seiner robusten Rotguss-Konstruktion, einer maximalen Mediumtemperatur von 60 °C und einer Durchflussleistung von 16,0 m³/h bietet er zuverlässigen Schutz vor Rückfließen und ist eine langlebige Investition in die Trinkwasserhygiene.
