BWT Systemtrenner Multimat DN32 14 m³/h, 370 mm, Druckverlust 1 bar

Der Ansprechdruck spielt systembedingt (Einsatz von Rückflussverhinderer) keine Rolle mehr. Fremdenergie ist nicht erforderlich. Es kann keine Luft mehr in das Leitungsnetz eingetragen werden. Zulassung wie Rohrtrenner Einbauart 2 und Gefahrenklasse 1 – 4. Einfacher Aufbau, preiswerter als Rohrtrenner. Gehäuse aus Rotguss (DN 20–65) bzw. Grauguss DN 80, Epoxid-beschichtet (DN 80). Feder und Ventilsitz aus Edelstahl. Verschließbare Anschlüsse für Druckmessgeräte. Rückflussverhinderer Wassereingang. Entlastungsventil in Mittelkammer. Rückflussverhinderer für Wasserausgang. Nenndruck PN 10, Temperatur max. 60 °C.

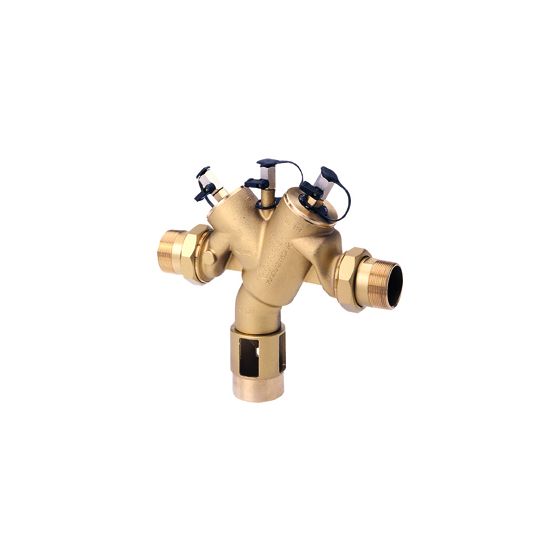

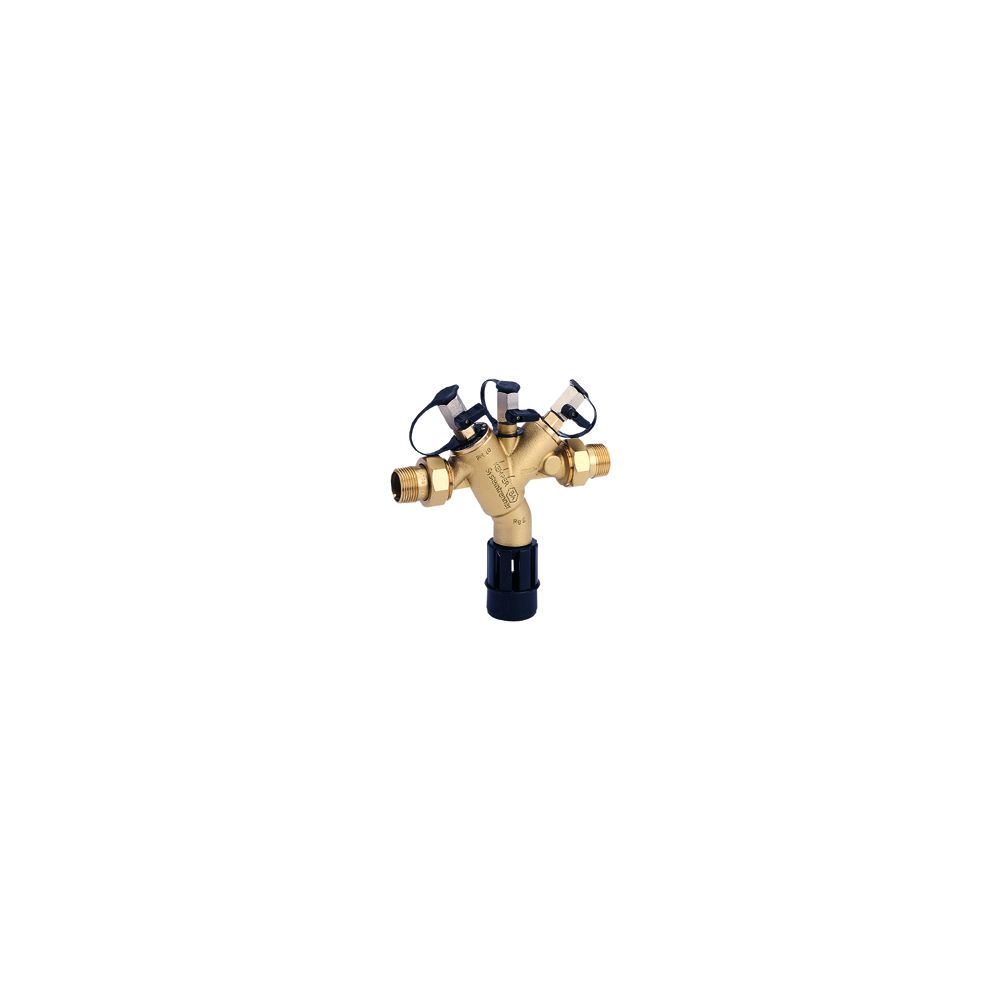

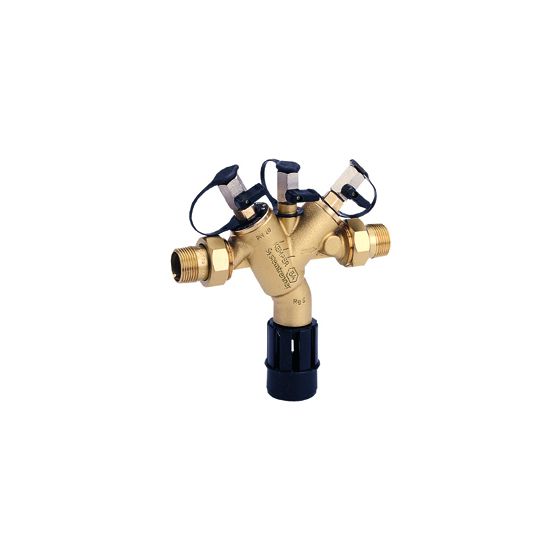

Systemtrenner Multimat DN 32
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide Rück-
flussverhinderer geäffnet und das Ent-
lastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
- Gehäuse aus Rotguss,
- Membrane aus EPDM,
- Feder und Ventilsitz
aus Edelstahl
- Verschliessbare Anschlüsse
für Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 32 mm
Anschlussgewinde
Verschraubung: (R) 11/4
Nenndruck: (PN) 10 bar
Temperatur, max: 60 Grad C
Durchflussleistung: 14 m3/h
Druckverlust: 1,0 bar
Einbaulänge: 370 mm
Einbauhöhe: 310 mm
Einbauhöhe Rohr
mitte bis Ablauf: 178 mm
Abwasseranschluss O 70 mm
Gewicht: 5,1 kg
Bestell-Nr: 11934
