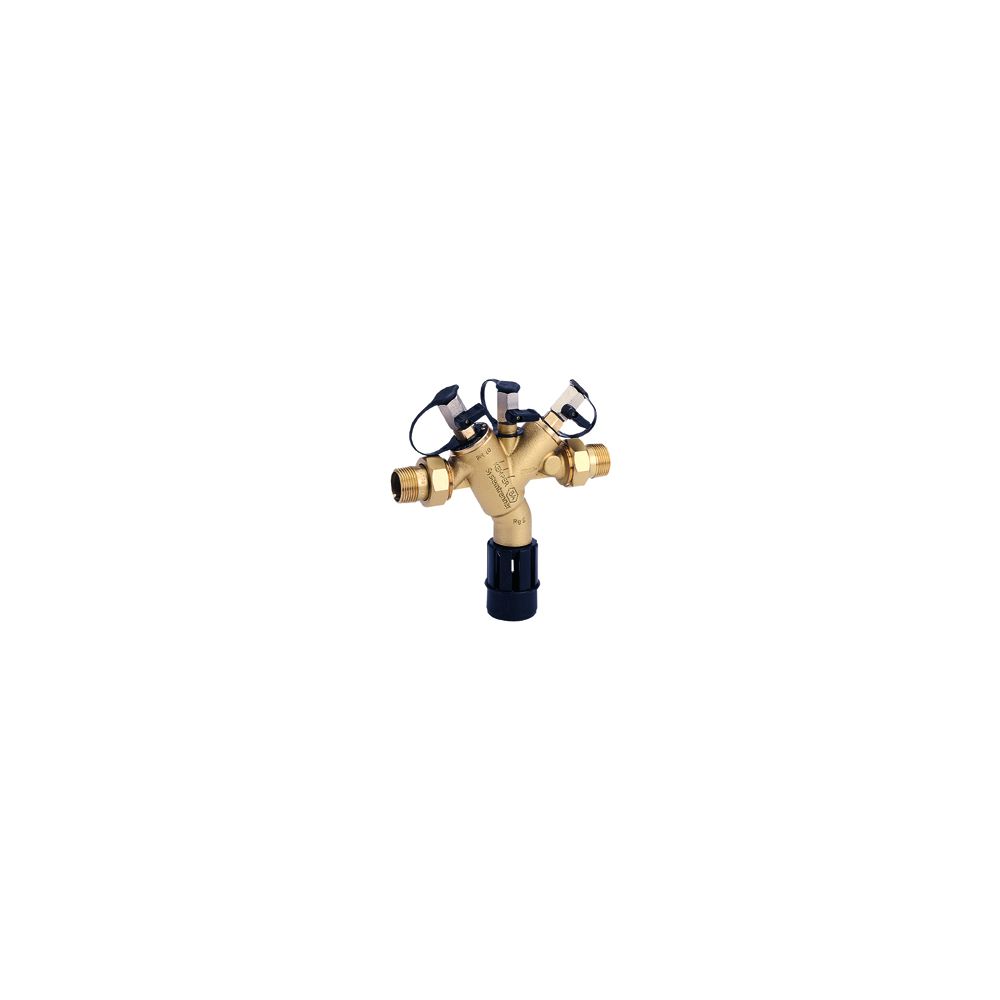

BWT Multimat Systemtrenner DN 25 3,5m3/h, 280mm, Druckverlust 1 bar, 11933

Der BWT Multimat Systemtrenner DN 25 ist eine effektive Lösung zur sicheren Trennung von Trinkwasser- und Nichttrinkwassernetzen. Mit einer Nennweite von DN 25, einer Durchflussleistung von 3,5 m³/h und einer Einbaulänge von 280 mm verhindert dieses Gerät zuverlässig das Rückfließen von Nichttrinkwasser in das Trinkwassersystem. Er ist für einen Nenndruck von PN 10 und eine maximale Mediumtemperatur von 60 °C ausgelegt.

Wie schützt der BWT Multimat Systemtrenner das Trinkwassernetz?

Dieser Systemtrenner von BWT ist speziell dafür konzipiert, das Rückfließen von Nichttrinkwasser in das Trinkwassernetz zu unterbinden. Er besitzt die Zulassung als Rohrtrenner der Einbauart 2 und ist für Gefahrenklassen 1 bis 4 geeignet. Sein einfacher Aufbau macht ihn zu einer kostengünstigen Alternative zu herkömmlichen Rohrtrennern. Ein Eintrag von Luft in das Leitungsnetz wird durch die Konstruktion vermieden.

Wie funktioniert der Systemtrenner?

Die Funktionsweise des BWT Multimat Systemtrenners basiert auf dem Zusammenspiel von zwei Rückflussverhinderern und einem Entlastungsventil in der Mittelkammer. In Ruhestellung, ohne Wasserentnahme, sind beide Rückflussverhinderer und das Entlastungsventil geschlossen. Bei Wasserentnahme öffnen sich die Rückflussverhinderer, während das Entlastungsventil geschlossen bleibt. Fällt der Druck auf der Zulaufseite, öffnet das Entlastungsventil und leitet Wasser aus der Mittelkammer ab, bis das Druckgleichgewicht der Membrane wiederhergestellt ist. Für diesen Prozess ist keine Fremdenergie erforderlich.

Welche Materialien und Komponenten sind verbaut?

Das Gehäuse des Systemtrenners besteht aus robustem Rotguss. Die Membrane ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, während Feder und Ventilsitz aus Edelstahl bestehen, was eine hohe Beständigkeit bietet. Das Gerät verfügt über verschließbare Anschlüsse für Druckmessgeräte an Eingang, Mittelkammer und Ausgang. Integriert sind zudem ein Rückflussverhinderer am Wassereingang, ein Entlastungsventil in der Mittelkammer und ein weiterer Rückflussverhinderer am Wasserausgang.

Technische Daten

• Nennweite: DN 25 mm
• Anschlussgewinde Verschraubung: R 1
• Nenndruck: PN 10 bar
• Max. Mediumtemperatur: 60 °C
• Durchflussleistung: 3,5 m³/h
• Druckverlust: 1,0 bar
• Einbaulänge: 280 mm
• Einbauhöhe: 220 mm
• Einbauhöhe Rohrmitte bis Ablauf: 138 mm
• Abwasseranschluss: Ø 50 mm
• Gewicht: 1,65 kg
• Material Gehäuse: Rotguss
• Material Dichtung: EPDM
• Material Feder und Ventilsitz: Edelstahl

Der BWT Multimat Systemtrenner DN 25 stellt eine zuverlässige und wartungsarme Lösung für den Schutz des Trinkwassernetzes dar. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einer Durchflussleistung von 3,5 m³/h und einem Nenndruck von PN 10, trägt zur Einhaltung hygienischer Standards bei und schützt effektiv vor dem Rückfließen von Nichttrinkwasser.
