Kessel Aquapump Pumpstation XL Tronic GTK 1300 S1, 8743026

Die Kessel Aquapump Pumpstation XL Tronic GTK 1300 S1 ist eine leistungsstarke Pumpstation für den Einbau ins Erdreich, geeignet für fäkalienfreies und fäkalienhaltiges Abwasser ohne ATEX-Anforderungen. Ausgestattet mit einer überflutbaren GTK 1300 Pumpe in Betriebsart S1 und einer hydrostatischen Niveauerfassung, bietet sie eine zuverlässige Förderung bei einer maximalen Förderleistung von 57 m³/h und einer Förderhöhe von bis zu 12,4 m. Die Pumpstation ist ideal für den Einsatz in Einzelanlagen mit Nassaufstellung.

Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet?

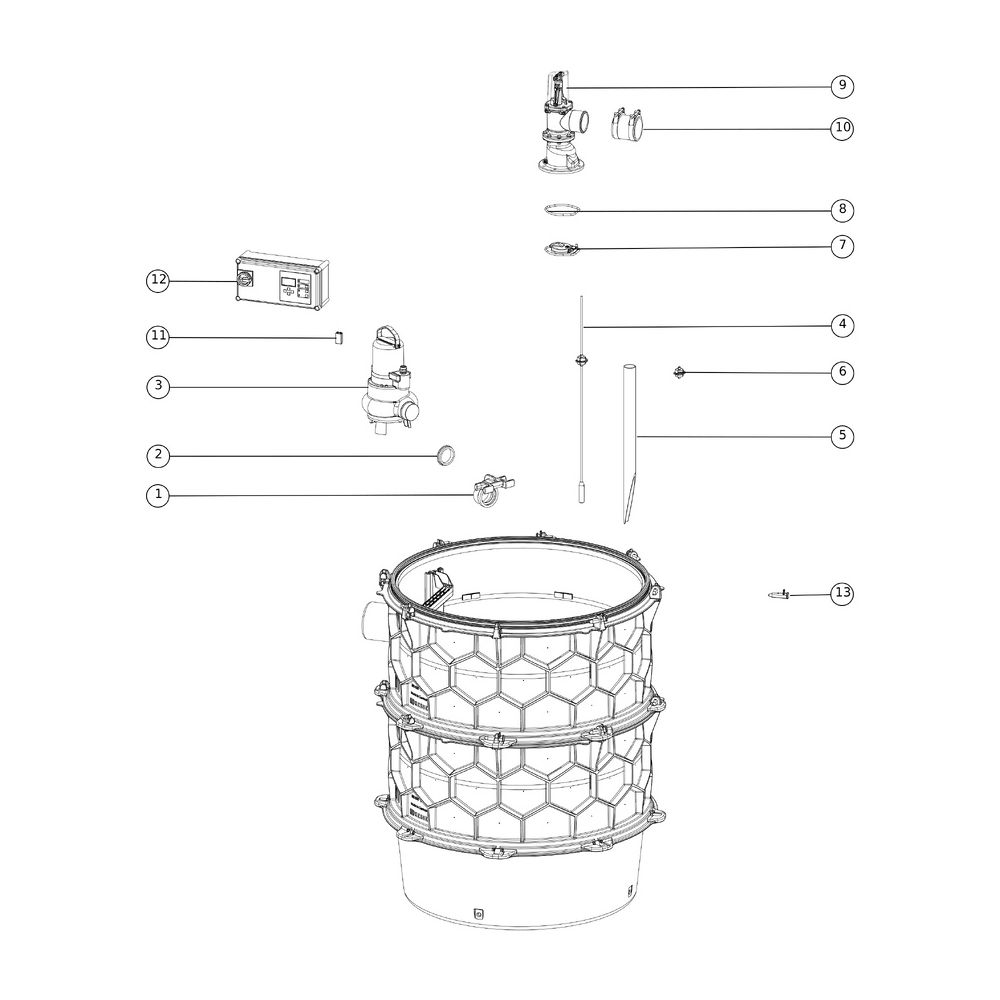

Die Pumpstation besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Der Behälter ist schwarz und verfügt über eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm. Der Druckabgang ist waagrecht ausgeführt und besitzt einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm). Die Pumpe ist aus Gusseisen gefertigt und mit einer Schutzart IP 68 für bis zu 20 m Eintauchtiefe ausgestattet. Die Anlage ist vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät separat montiert und angeschlossen werden müssen.

Welche technischen Eigenschaften und Leistungsdaten hat die Pumpe GTK 1300?

Die überflutbare Pumpe GTK 1300 arbeitet mit einer Drehzahl von 2900 U/min und einer elektrischen Anschlussleistung von 1,3 kW (P1) bei einer Motorleistung von 1 kW (P2). Sie ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Pumpe ist mit einem Einkanalrad ausgestattet, hat eine Schutzklasse I und eine Isolationsklasse H. Die Anschlussleitung ist 10 m lang und vom Typ H07RN-F 7G 1,5 mm². Der Nennstrom beträgt 2,5 A.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Pumpstation wird über ein Comfort-Schaltgerät gesteuert, das mit einem Motorschutzschalter und einem Alarmgeber in Form einer Pegelsonde ausgestattet ist. Die Niveauerfassung erfolgt hydrostatisch mittels Pegelsonde. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet mit einer Betriebsspannung von 400 V. Es verfügt über einen potentialfreien Kontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung sowie ein Selbstdiagnosesystem (SDS). Die Kommunikation ist vorbereitet, unterstützt jedoch kein Modbus RTU-Protokoll.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Pumpstation ist für den Einbau ins Erdreich konzipiert und eignet sich für Nassaufstellung. Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) mit einer maximalen Anbohrung von DN 150 und ist als Rohrende ausgeführt. Es gibt eine Einlassöffnung. Die Anlage verfügt über eine Absperreinrichtung in Form eines Kunststoffschiebers sowie Rückflussverhinderer. Steighilfen sind vorhanden, ebenso Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung mit DN 100. Die Abmessungen der Pumpstation betragen 1370 mm in der Länge, 1240 mm in der Breite und 1416 mm in der Höhe. Das Nettogewicht liegt bei 152 kg.

Technische Daten

• Nutzvolumen: 350 l
• Maximale Förderleistung: 57 m³/h
• Maximale Förderhöhe: 12,4 m
• Pumpenleistung (P1): 1,3 kW
• Pumpenleistung (P2): 1 kW
• Drehzahl: 2900 U/min
• Anschluss Einlassseite: DN 150 (Rohrende)
• Anschluss Auslassseite: DN 80 (90 mm Außendurchmesser)
• Schutzart Pumpe: IP 68
• Gewicht netto: 152 kg
• Betriebsspannung: 400 V

Die Kessel Aquapump Pumpstation XL Tronic GTK 1300 S1 überzeugt durch ihre robuste Bauweise und vielseitige Einsetzbarkeit für fäkalienhaltiges und fäkalienfreies Abwasser. Mit einer Leistung von 1,3 kW und einer maximalen Förderhöhe von 12,4 m stellt sie eine zuverlässige Lösung für den Einbau ins Erdreich dar und bietet durch die hydrostatische Niveauerfassung sowie das komfortable Schaltgerät eine sichere und effiziente Steuerung.
