Kessel Aquapump Pumpstation XL Tronic GTK 3700 S1, 8743028

Die Kessel Aquapump Pumpstation XL Tronic GTK 3700 S1 ist eine robuste und effiziente Lösung für die Abwasserentsorgung. Sie ist für den Einbau ins Erdreich konzipiert und eignet sich für fäkalienfreies oder fäkalienhaltiges Abwasser, ohne spezielle ATEX-Anforderungen. Ausgestattet mit einer überflutbaren GTK 3700 Pumpe im Dauerbetrieb (S1) und einer hydrostatischen Niveauerfassung, bietet diese Pumpstation eine maximale Förderleistung von 82 m³/h und eine Förderhöhe von bis zu 23,5 m.

Wie ist die Kessel Aquapump Pumpstation XL aufgebaut?

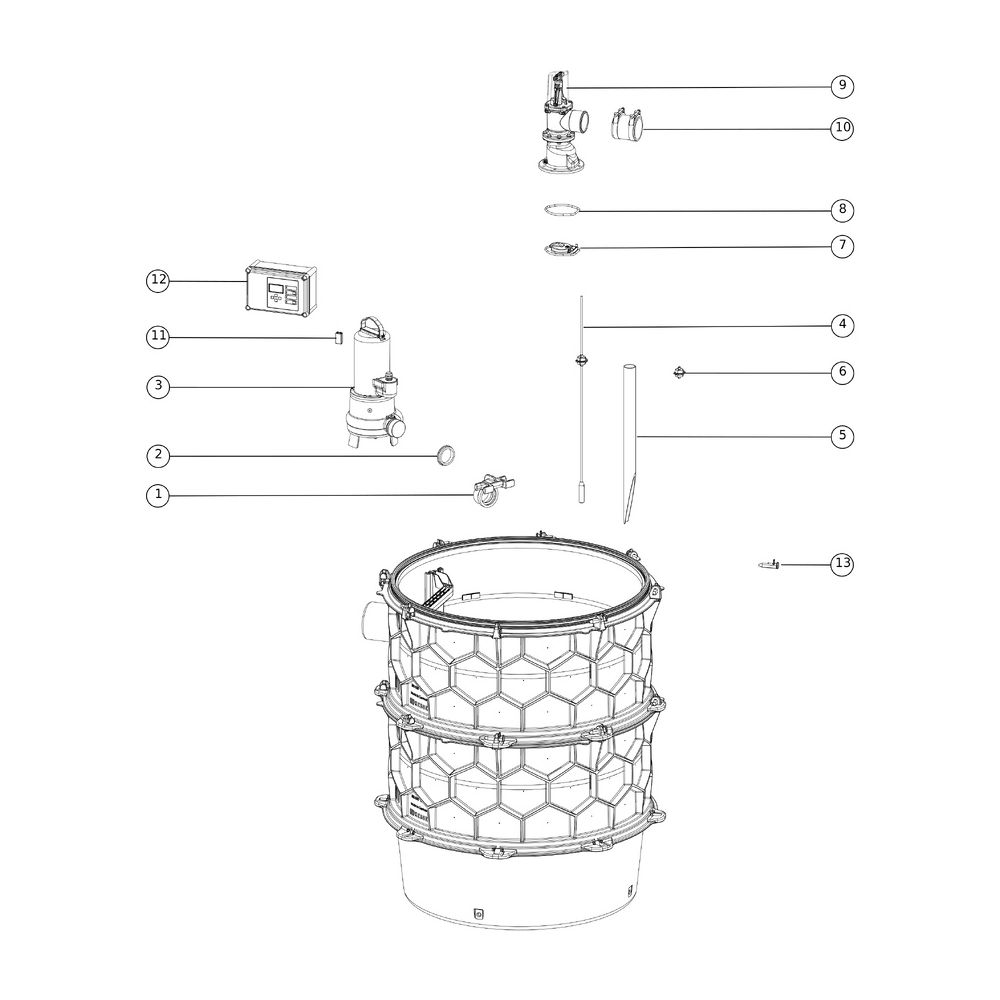

Die Pumpstation ist mit einer überflutbaren Pumpe und einem integrierten Rückflussverhinderer ausgestattet. Der Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen offenen Pumpenraum mit universellen Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Technikschacht-Varianten als Zubehör. Die Anlage ist als Einzelanlage konzipiert und besitzt eine Absperreinrichtung in Form eines Schiebers aus Kunststoff. Steighilfen sind vorhanden, und der Druckabgang ist waagrecht ausgeführt. Die Pumpstation ist in Schwarz gehalten und entspricht den Normen EN 12050-2 sowie EN 12050-1. Das Pumpengehäuse ist aus Gusseisen gefertigt und die Anlage ist bis zu einer Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil ausgelegt.

Welche Leistung bietet die GTK 3700 Pumpe?

Die überflutbare GTK 3700 Pumpe arbeitet mit einer Drehzahl von 2900 U/min und einer aufgenommenen Motorleistung (P1) von 3,7 kW sowie einer Motorausgangsleistung (P2) von 3,1 kW. Sie ist für den Dauerbetrieb (S1) bei einer maximalen Förderguttemperatur von 40 °C ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Pumpe ist mit einem Einkanalrad ausgestattet und besitzt die Schutzklasse I sowie die Isolationsklasse H. Die Schutzart der Pumpe beträgt IP 68 (20m), was den Einsatz bis zu 20 m Wassertiefe ermöglicht. Die Stromversorgung erfolgt über eine 10 m lange Netzanschlussleitung mit einem Nennstrom von 6,5 A.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät, das mit einem Motorschutzschalter und einem Pegelsonden-Alarmgeber ausgestattet ist. Die Niveauerfassung erfolgt hydrostatisch mittels Pegelsonde. Das Schaltgerät besitzt die Schutzart IP 54 und ist für eine Betriebsspannung von 400 V ausgelegt. Es verfügt über einen potentialfreien Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung sowie ein Selbstdiagnosesystem (SDS). Die Kommunikation ist vorbereitet und unterstützt eine RS-232-Schnittstelle.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Pumpstation ist für den Anschluss an ein Rohrende mit einem Zulauf-Nenndurchmesser von DN 150 (Rohraußendurchmesser 160 mm) ausgelegt und verfügt über eine Einlassöffnung. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Rohraußendurchmesser 90 mm). Die Anlage ist für Nassaufstellung konzipiert und beinhaltet Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung, jeweils für DN 100. Die Auslieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät vom Anwender angeschlossen werden müssen. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C.

Technische Daten

• Nutzvolumen: 350 l
• Gewicht netto: 171 kg
• Länge: 1370 mm
• Breite: 1240 mm
• Höhe: 1416 mm
• Max. Förderleistung: 82 m³/h
• Max. Förderhöhe: 23,5 m
• Leistung P1: 3,7 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (20m)

Die Kessel Aquapump Pumpstation XL Tronic GTK 3700 S1 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung im Erdreich dar. Mit einer maximalen Förderleistung von 82 m³/h und einer Förderhöhe von 23,5 m, angetrieben durch eine 3,7 kW Pumpe, bewältigt sie anspruchsvolle Aufgaben. Die intelligente Steuerung mit hydrostatischer Niveauerfassung und umfangreichen Überwachungsfunktionen stellt einen sicheren und effizienten Betrieb sicher.
