Kessel Aquapump Pumpstation XL Tronic GTK 2600 S1, 8743027

Die Kessel Aquapump Pumpstation XL Tronic GTK 2600 S1 ist eine leistungsstarke und robuste Lösung für die zuverlässige Entsorgung von fäkalienfreiem oder fäkalienhaltigem Abwasser, konzipiert für den Einbau ins Erdreich. Diese Einzelanlage ist mit einer überflutbaren GTK 2600 Pumpe ausgestattet, die im Dauerbetrieb (S1) arbeitet. Die präzise Niveauerfassung erfolgt hydrostatisch über eine Pegelsonde und wird durch ein Schaltgerät gesteuert.

Wie ist die Kessel Aquapump Pumpstation XL konstruiert?

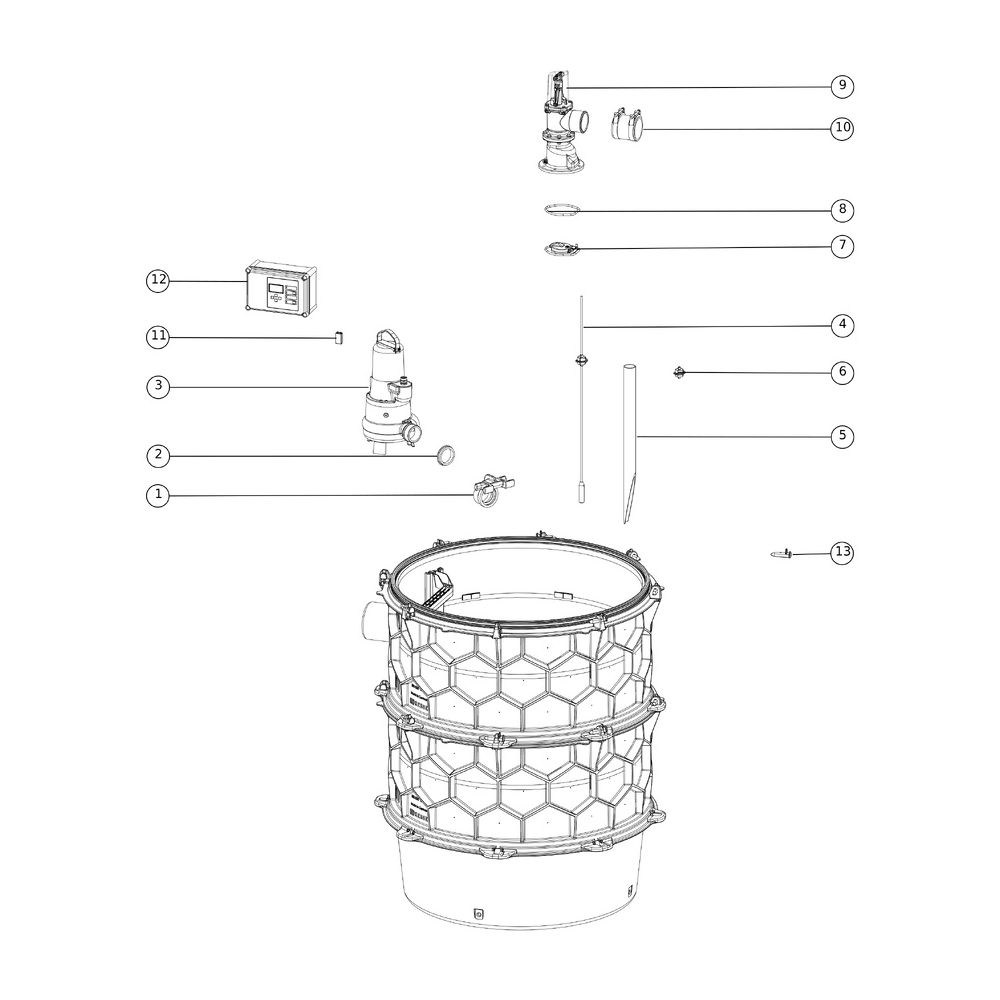

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Die schwarze Pumpstation ist für die Nassaufstellung im Erdreich vorgesehen und kann in Kombination mit einem Schachtmodul installiert werden. Ein integrierter Rückflussverhinderer sowie ein Schieber aus Kunststoff als Absperreinrichtung sind vorhanden. Die Station ist mit Steighilfen ausgestattet und besitzt Durchgangsdichtungen für Kabelleerrohre (DN 100) sowie Entlüftungsleitungen (DN 100). Der Druckabgang ist waagrecht ausgeführt mit einem Nenndurchmesser von DN 80 (Außendurchmesser 90 mm). Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) und ermöglicht eine maximale Anbohrung von DN 150.

Welche Leistung bietet die GTK 2600 Pumpe?

Die überflutbare GTK 2600 Pumpe ist für den Dauerbetrieb (S1) ausgelegt und bewältigt eine maximale Förderguttemperatur von 40 °C. Sie erreicht eine maximale Förderleistung von 71 m³/h und eine maximale Förderhöhe von 19,6 m bei einer Drehzahl von 2900 U/min. Die Pumpe ist mit einem effizienten Einkanalrad ausgestattet und verfügt über eine integrierte Temperaturüberwachung. Mit einer Schutzart von IP 68 (bis 20 m Eintauchtiefe), Schutzklasse I und Isolationsklasse H ist die Pumpe robust und zuverlässig. Der elektrische Direktanschluss erfolgt über eine 10 m lange Netzanschlussleitung vom Typ H07RN-F 7G 1,5 mm². Die aufgenommene Motorleistung (P1) beträgt 2,6 kW, die Motorausgangsleistung (P2) 2,1 kW, bei einem Nennstrom von 4,5 A und einem Leistungsfaktor (Cos phi) von 0,81.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät, das mit einem Motorschutzschalter ausgestattet ist. Die Niveauerfassung wird hydrostatisch mittels einer Pegelsonde realisiert, die gleichzeitig als Alarmgeber dient. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet mit einer Betriebsspannung von 400 V. Es bietet einen potentialfreien Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige und eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert. Die Kommunikation ist vorbereitet, wobei das Modbus RTU-Protokoll nicht unterstützt wird.

Welche Abmessungen und Gewichte sind für die Pumpstation relevant?

Die Kessel Aquapump Pumpstation XL Tronic GTK 2600 S1 hat eine Länge von 1370 mm, eine Breite von 1240 mm und eine Höhe von 1416 mm. Das Nettogewicht der gesamten Station beträgt 162 kg, das Bruttogewicht 185 kg. Die Pumpe selbst wiegt 40 kg. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3000 mm.

Technische Daten

• Nutzvolumen Behälter: 350 l
• Anzahl Pumpen: 1
• Max. Förderleistung: 71 m³/h
• Max. Förderhöhe: 19,6 m
• Leistung P1: 2,6 kW
• Nennstrom: 4,5 A
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68
• Länge: 1370 mm
• Breite: 1240 mm

Die Kessel Aquapump Pumpstation XL Tronic GTK 2600 S1 stellt eine robuste und vielseitige Lösung für die Abwasserentsorgung im Erdreich dar. Mit ihrer leistungsstarken GTK 2600 Pumpe, die eine maximale Förderleistung von 71 m³/h und eine Förderhöhe von 19,6 m bei einer Motorleistung von 2,6 kW erreicht, bewältigt sie anspruchsvolle Aufgaben zuverlässig. Das intelligente Comfort-Schaltgerät mit hydrostatischer Niveauerfassung und umfangreichen Überwachungsfunktionen stellt einen sicheren und effizienten Betrieb sicher.
