Kessel Pumpfix F Rückstaupumpanlage DN 100, freiliegend

Der Kessel Pumpfix F Rückstaupumpanlage DN 100, freiliegend, ist eine Premium-Lösung für die sichere Ableitung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie zuverlässigen Schutz gegen Rückstau. Sie ist ideal für freiliegende Abwasserleitungen mit Nennweite DN 100, bei denen eine automatische Rückstausicherung erforderlich ist und die Entwässerung von fäkalienhaltigem Abwasser sichergestellt werden muss.

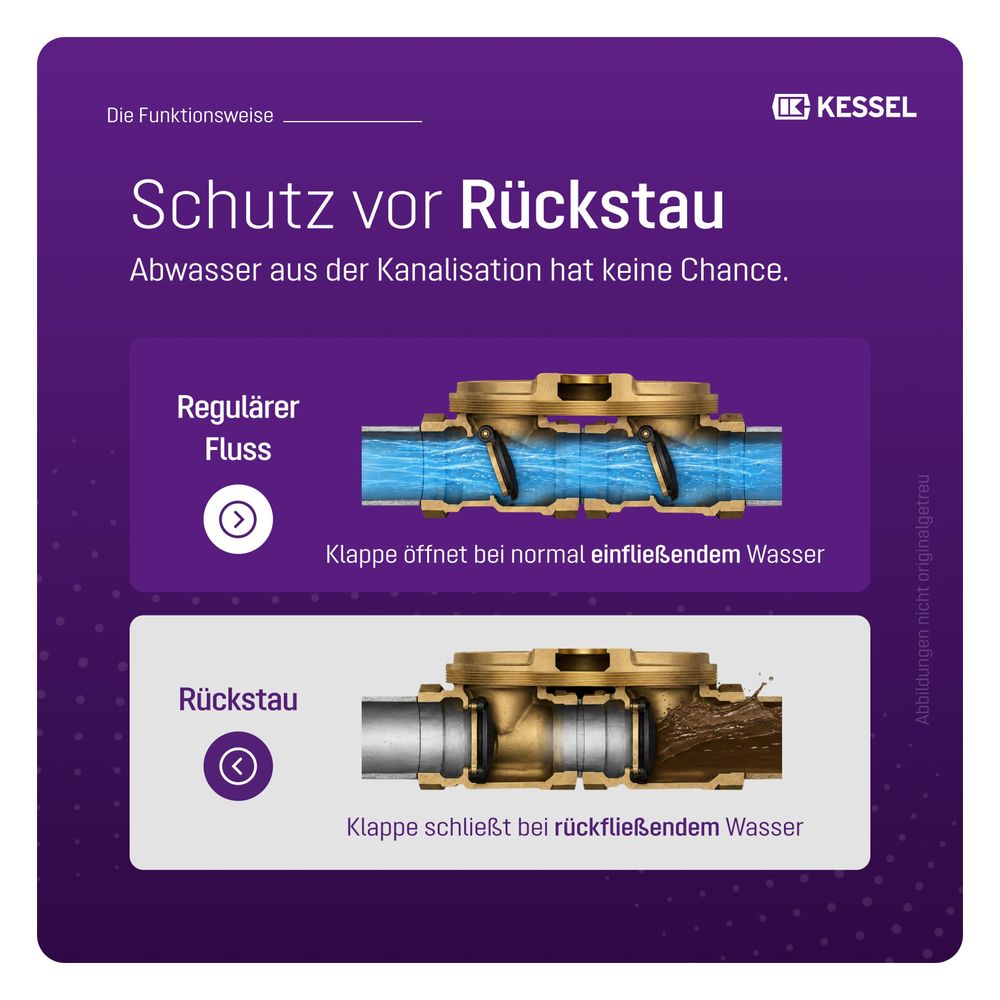

Wie funktioniert der Rückstauschutz der Pumpfix F?

Die Pumpfix F Rückstaupumpanlage ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalbetrieb bleibt der Rohrquerschnitt frei geöffnet, sodass das Abwasser ungehindert abfließen kann. Bei Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Während der Rückstauphase fördert die integrierte Pumpe das Abwasser aktiv ab. Die Pumpe verfügt über ein Schneidwerk, das Feststoffe zerkleinert und so die Förderfähigkeit verbessert.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort, das mit einer optischen Sonde zur Niveauerfassung ausgestattet ist. Die Sonde ist nach Schutzart IP 68 (3m/48h) ausgeführt. Das Schaltgerät verfügt über eine Schutzart IP 54 und bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie ein Selbstdiagnosesystem (SDS). Optional kann die Steuerung über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Alarm- und Sammelstörmeldungen sind über eine GSM-Schnittstelle möglich. Eine USB-Schnittstelle und Batteriepufferung sind ebenfalls vorhanden.

Welche Leistungsmerkmale zeichnen die Pumpe SPZ 1000 aus?

Die Pumpe SPZ 1000 ist für den Betrieb mit fäkalienhaltigem Abwasser ausgelegt und verfügt über eine Leistung P1 von 1,2 kW bei einer Motorausgangsleistung P2 von 0,69 kW. Sie arbeitet mit einer Drehzahl von 2800 U/min und erreicht eine maximale Förderhöhe von 10 Metern sowie eine maximale Förderleistung von 11,5 m³/h. Die Pumpe ist mit einem Schneidwerk ausgestattet und besitzt eine integrierte Temperaturüberwachung. Die Schutzart der Pumpe ist IP 68 (3m/48h), was einen dauerhaften Betrieb unter Wasser ermöglicht. Die Betriebsspannung beträgt 230 V, die Schutzklasse ist I und die Isolationsklasse F.

Wie ist die Kessel Pumpfix F konstruiert?

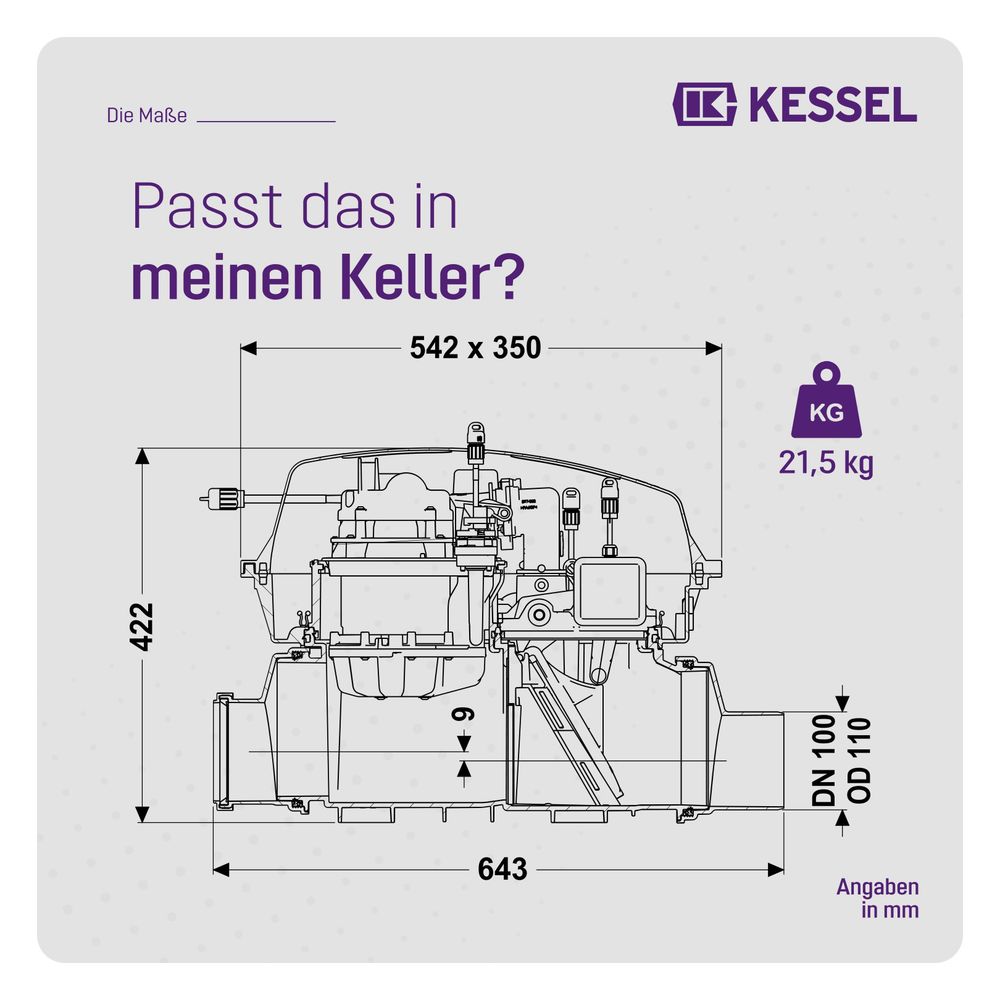

Die Rückstaupumpanlage ist für die freiliegende Installation konzipiert und weist eine Nennweite (DN) von 100 auf, mit einem Außendurchmesser (DA) von 110 mm. Der Behältergrundkörper ist mit einem Spitzende und einer Muffe ausgestattet. Eine transparente Schutzhaube aus Kunststoff mit Klipverschluss schützt die Komponenten. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei die Pumpen, die Sensorik und das Schaltgerät vom Anwender angeschlossen werden müssen. Die robuste Bauweise und die schwarze Farbgebung sorgen für eine unauffällige Integration.

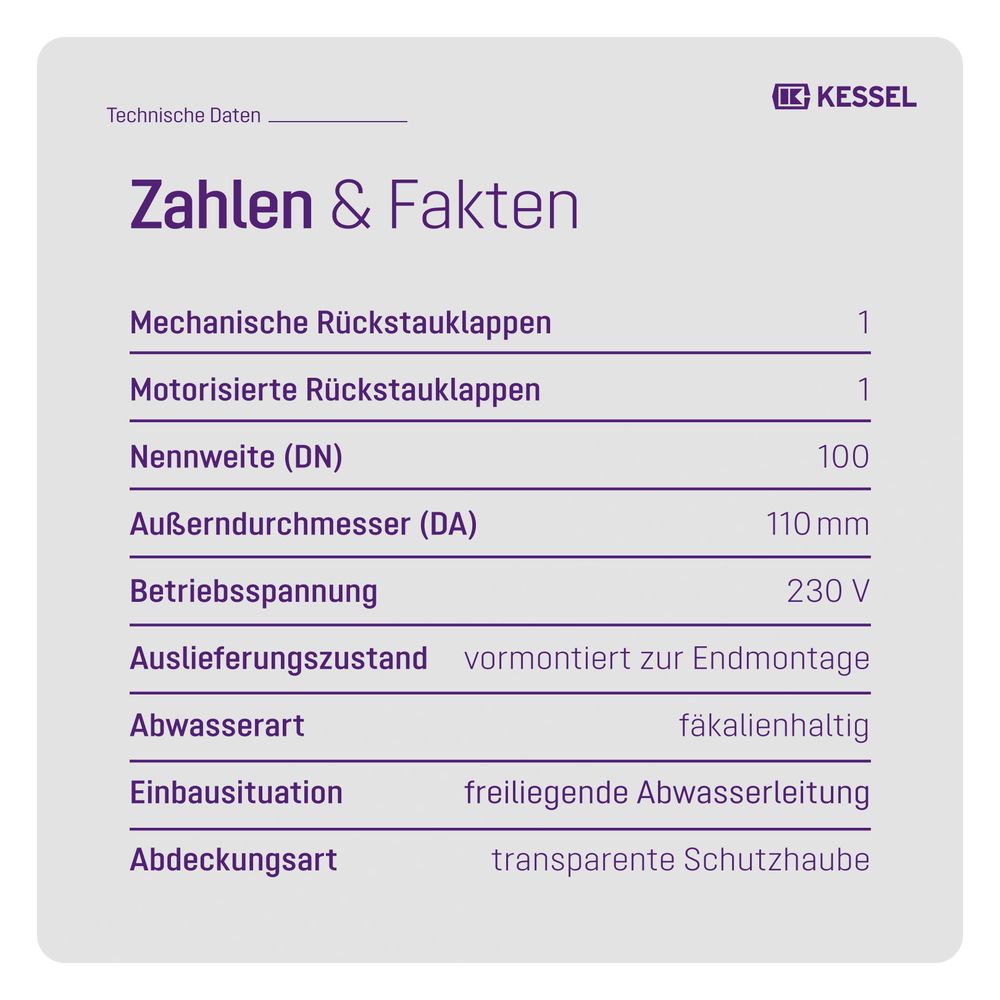

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Leistung P1: 1,2 kW
• Max. Förderhöhe: 10 m
• Max. Förderleistung: 11,5 m³/h
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Gewicht netto: 21,5 kg

Die Kessel Pumpfix F Rückstaupumpanlage DN 100 überzeugt durch ihre Kombination aus motorischem Verschlusssystem und leistungsstarker Pumpe mit Schneidwerk. Sie bietet eine zuverlässige Rückstausicherung für fäkalienhaltiges Abwasser in freiliegenden Leitungen und ist mit einer modernen Steuerung ausgestattet, die vielfältige Überwachungs- und Kommunikationsmöglichkeiten bietet. Die robuste Bauweise und die Schutzarten IP 68 und IP 54 stellen einen sicheren Betrieb auch unter anspruchsvollen Bedingungen sicher.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage (Grundkörper)
• 1x Pumpe SPZ 1000
• 1x Schaltgerät Comfort
• 1x Optische Sonde
