Kessel Pumpfix F Rückstaupumpanlage DN 125, freiliegend

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 ist eine Premiumlösung für die sichere und zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, eignet sie sich ideal für freiliegende Abwasserleitungen mit einer Nennweite von DN 125. Die Niveauerfassung erfolgt präzise über eine optische Sonde, während eine Schutzhaube mit Klipverschluss die Anlage sichert.

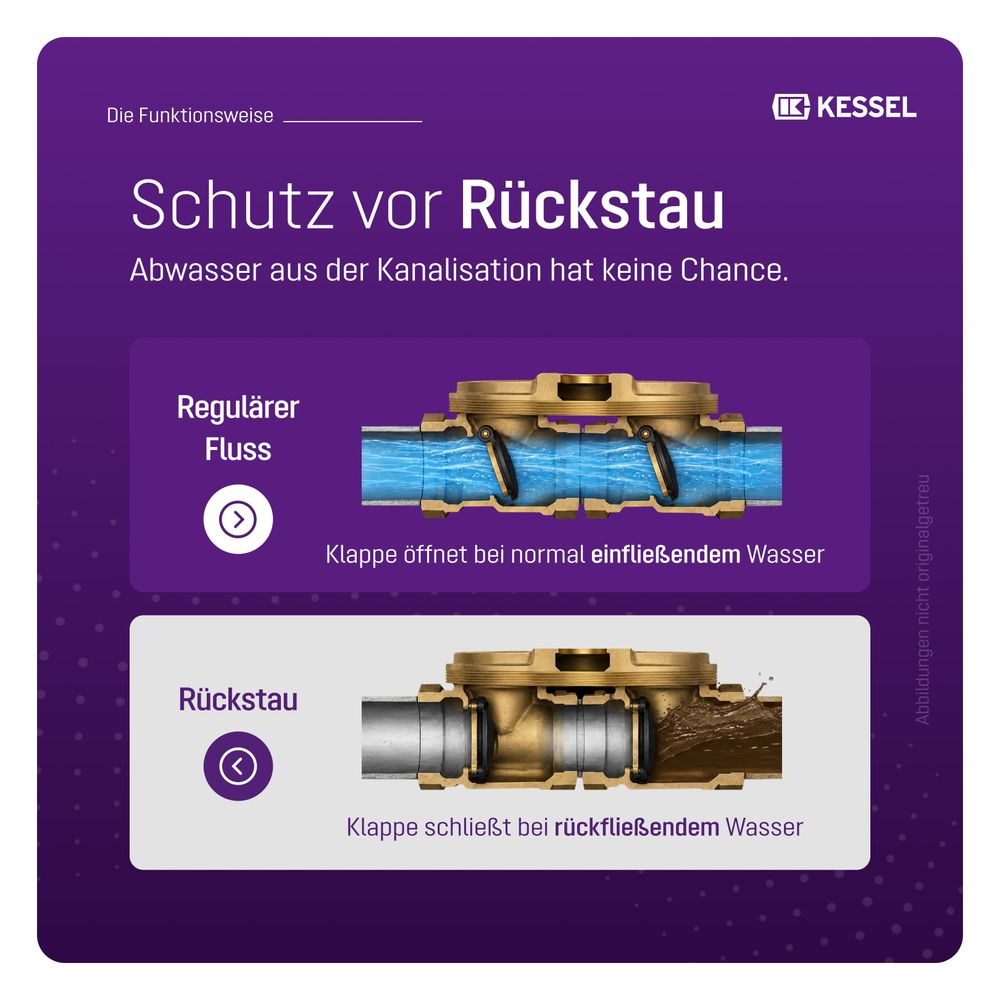

Wie schützt die Pumpfix F vor Rückstau?

Im Normalbetrieb bleibt der Rohrquerschnitt der Kessel Pumpfix F frei geöffnet, was einen ungehinderten Abfluss des Abwassers ermöglicht. Bei einem Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser in das Gebäude zu verhindern. Die Entwässerung während der Rückstauphase wird durch die integrierte SPZ 1000 Pumpe mit Schneideinrichtung sichergestellt, die das Abwasser zuverlässig fördert und zerkleinert. Ein Notverschluss bietet zusätzliche Sicherheit.

Welche technischen Merkmale zeichnen die Pumpe aus?

Die integrierte SPZ 1000 Pumpe arbeitet mit einer Betriebsspannung von 230 V und erreicht eine Drehzahl von 2800 U/min. Sie bietet eine maximale Förderleistung von 11,5 m³/h und eine Förderhöhe von bis zu 10 m. Die Leistung P1 beträgt 1,2 kW und die Leistung P2 0,69 kW. Die Pumpe ist für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Schutzart IP 68 sorgt für den Betrieb unter anspruchsvollen Bedingungen, inklusive Überflutung bis 3 m Tiefe für 48 Stunden.

Wie erfolgt die Steuerung und Überwachung der Anlage?

Die Steuerung der Pumpfix F erfolgt über ein anwenderfreundliches Comfort Schaltgerät. Die Niveauerfassung wird durch eine optische Sonde realisiert, die auch als Alarmgeber dient. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Es kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik integriert werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Eine USB-Schnittstelle und Batteriepufferung sind ebenfalls vorhanden. Die Schutzart des Schaltgeräts ist IP 54.

Wie ist die Rückstaupumpanlage konstruiert und montiert?

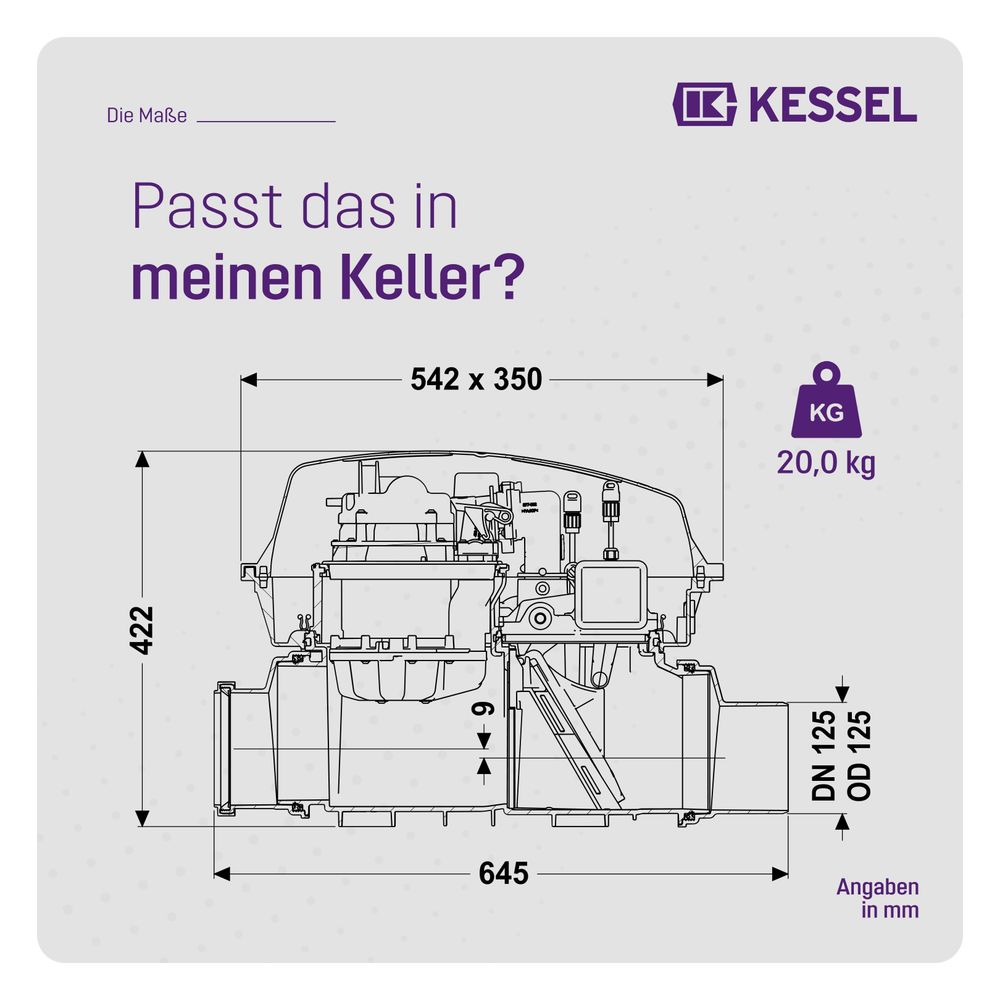

Die Kessel Pumpfix F ist für die freiliegende Installation konzipiert und wird in schwarzer Farbe geliefert. Sie besitzt eine Nennweite von DN 125 und einen Außendurchmesser von 125 mm. Der Grundkörper ist mit Stutzen inklusive Spitzende und Muffe ausgestattet. Die Abdeckung besteht aus transparentem Kunststoff in Form einer Schutzhaube und ist mit einem Klipverschluss verriegelt. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe, Sensorik und Schaltgerät vom Installateur angeschlossen werden müssen. Die Einbautiefe liegt zwischen 500 und 640 mm, bei Abmessungen von 645 mm Länge, 350 mm Breite und 422 mm Höhe. Die Zulassung Z-53.2-388 bestätigt die Konformität mit relevanten Standards.

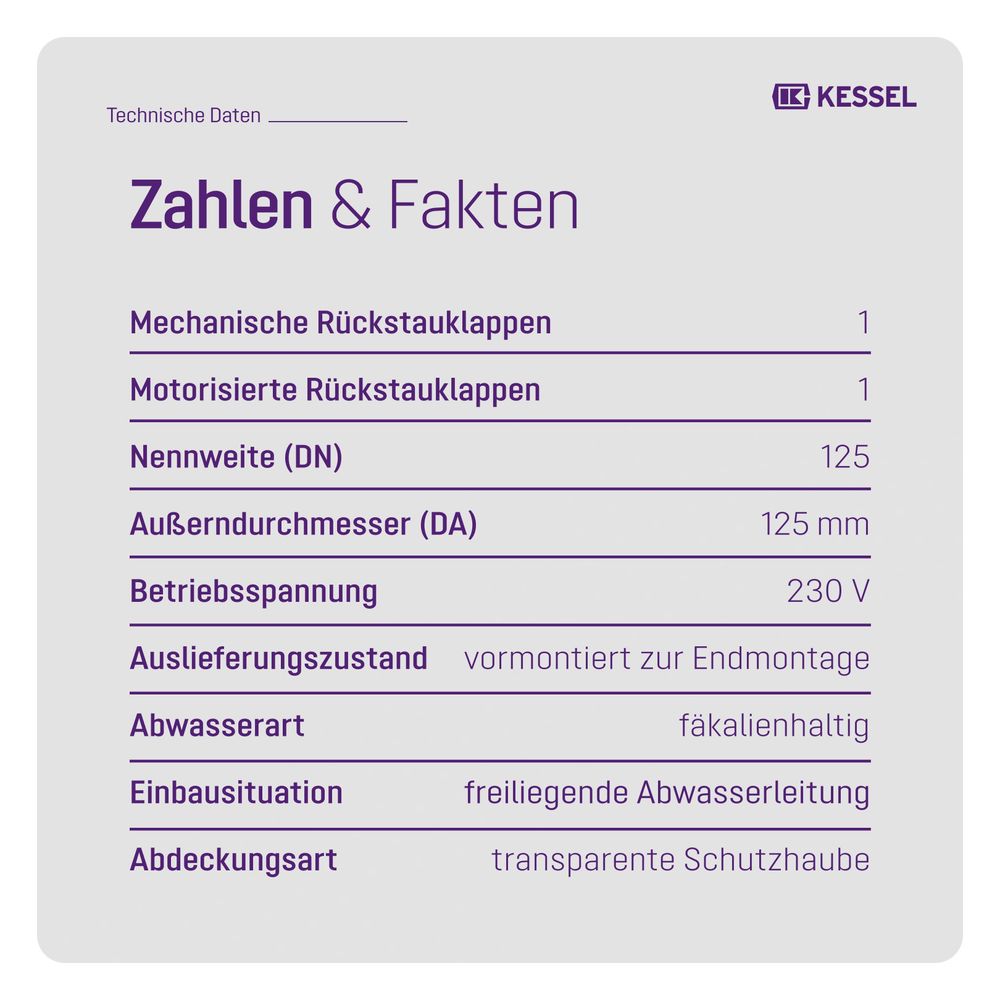

Technische Daten

• Nennweite (DN): 125
• Außendurchmesser (DA): 125 mm
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68
• Schutzart Schaltgerät: IP 54
• Gewicht netto: 20 kg
• Einbautiefe: 500 - 640 mm
• Förderguttemperatur max.: 40 °C

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 stellt eine leistungsstarke und technisch ausgereifte Lösung für die Rückstausicherung von Abwasser in freiliegenden Leitungen dar. Mit ihrer SPZ 1000 Pumpe, die eine Förderleistung von bis zu 11,5 m³/h und eine Förderhöhe von 10 m erreicht, sowie dem intelligenten Comfort Schaltgerät, sichert sie eine sichere und komfortable Abwasserentsorgung auch bei Rückstauereignissen.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage DN 125
• 1x SPZ 1000 Pumpe
• 1x Comfort Schaltgerät
