Kessel Pumpfix F Rückstaupumpanlage DN 150, freiliegend

Die Kessel Pumpfix F Rückstaupumpanlage DN 150 ist eine freiliegende Premiumlösung für die sichere Ableitung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie zuverlässigen Schutz vor Rückstau. Typische Einsatzbereiche sind freiliegende Abwasserleitungen mit Nennweite DN 150, bei denen eine automatische Rückstausicherung erforderlich ist.

Wie funktioniert die Pumpfix F Rückstaupumpanlage?

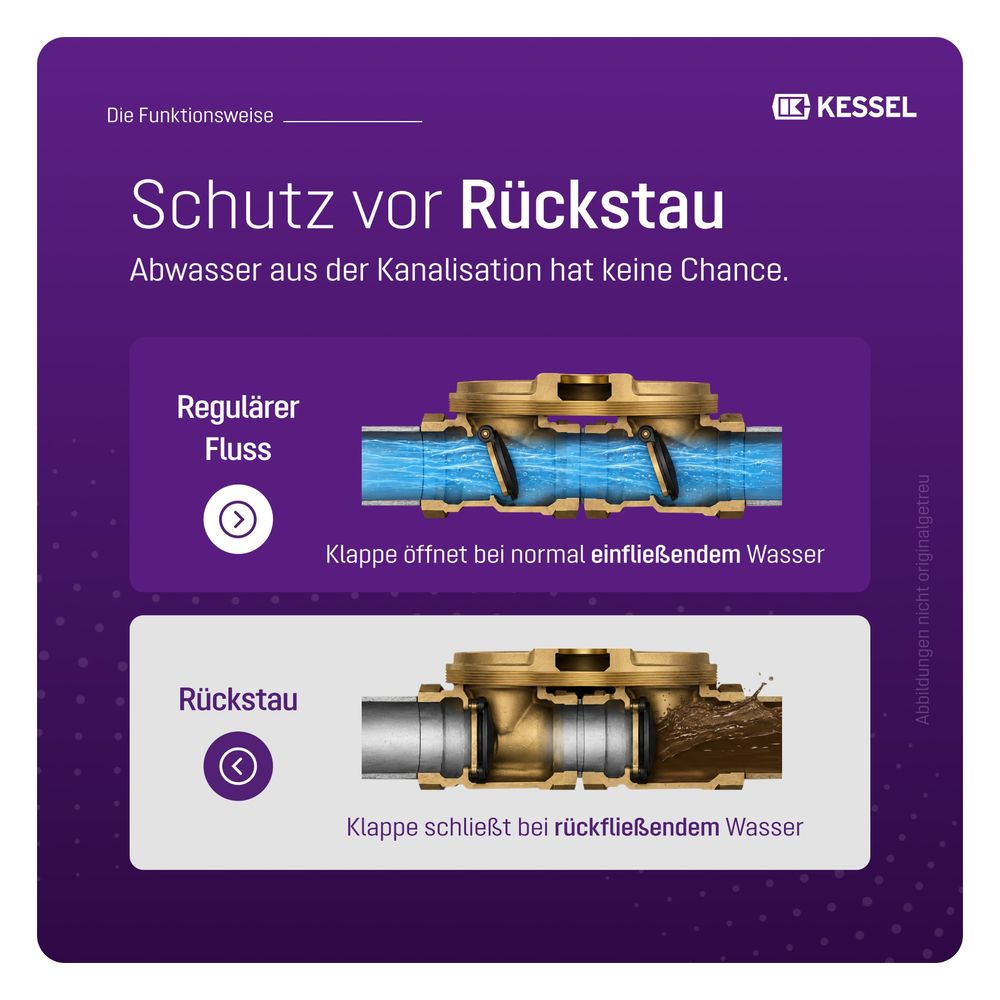

Im Normalbetrieb bleibt der Rohrquerschnitt der Anlage frei geöffnet, sodass das Abwasser ungehindert abfließen kann. Bei Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Während der Rückstauphase übernimmt die integrierte Pumpe mit Schneidwerk die Entwässerung und fördert das Abwasser sicher ab.

Welche Ausstattung und Steuerungsmöglichkeiten bietet die Anlage?

Die Pumpfix F ist mit einem anwenderfreundlichen Schaltgerät ausgestattet, das eine komfortable Steuerung der Pumpe ermöglicht. Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zudem sind Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle möglich. Die Anlage verfügt über eine optische Sonde zur Niveauerfassung und einen integrierten Alarmgeber.

Welche technischen Merkmale zeichnen die Pumpe aus?

Die SPZ 1000 Pumpe arbeitet mit einer Leistung von 1,2 kW (P1) und einer Motorausgangsleistung von 0,69 kW (P2). Sie erreicht eine maximale Förderleistung von 11,5 m³/h bei einer Förderhöhe von bis zu 10 m. Die Pumpe ist mit einem Schneidwerk ausgestattet, das fäkalienhaltiges Abwasser zuverlässig zerkleinert. Die Schutzart IP 68 ermöglicht den Betrieb unter Wasser bis zu 3 m Tiefe für 48 Stunden.

Wie ist die Rückstaupumpanlage konstruiert und montiert?

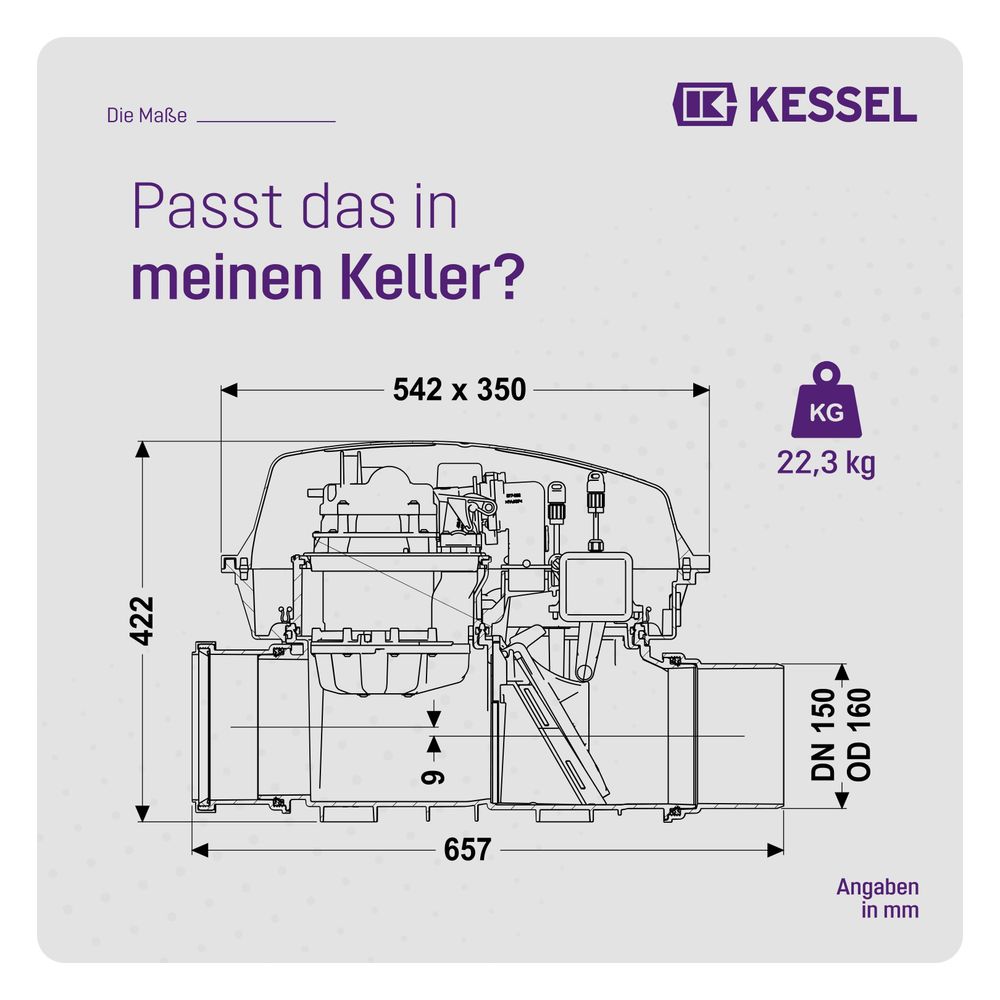

Die Anlage ist vormontiert und zur bauseitigen Endmontage vorgesehen, wobei Pumpe, Sensorik und Schaltgerät vom Installateur angeschlossen werden müssen. Der Grundkörper verfügt über Stutzen mit Spitzende und Muffe. Die Abdeckung besteht aus transparentem Kunststoff mit Klipverschluss und schützt die Anlage zuverlässig. Die Einbautiefe liegt zwischen 500 und 640 mm.

Welche Schutz- und Sicherheitsmerkmale sind integriert?

Die Rückstaupumpanlage verfügt über einen Notverschluss und eine Temperaturüberwachung der Pumpe. Die Schutzart IP 68 gilt für Motor, Pumpe und Sonde, was den Einsatz in feuchten und überfluteten Umgebungen ermöglicht. Das Schaltgerät besitzt die Schutzart IP 54. Die Isolationsklasse F und Schutzklasse I sorgen für elektrische Sicherheit. Die Anlage ist für den Betrieb mit einer Spannung von 230 V ausgelegt.

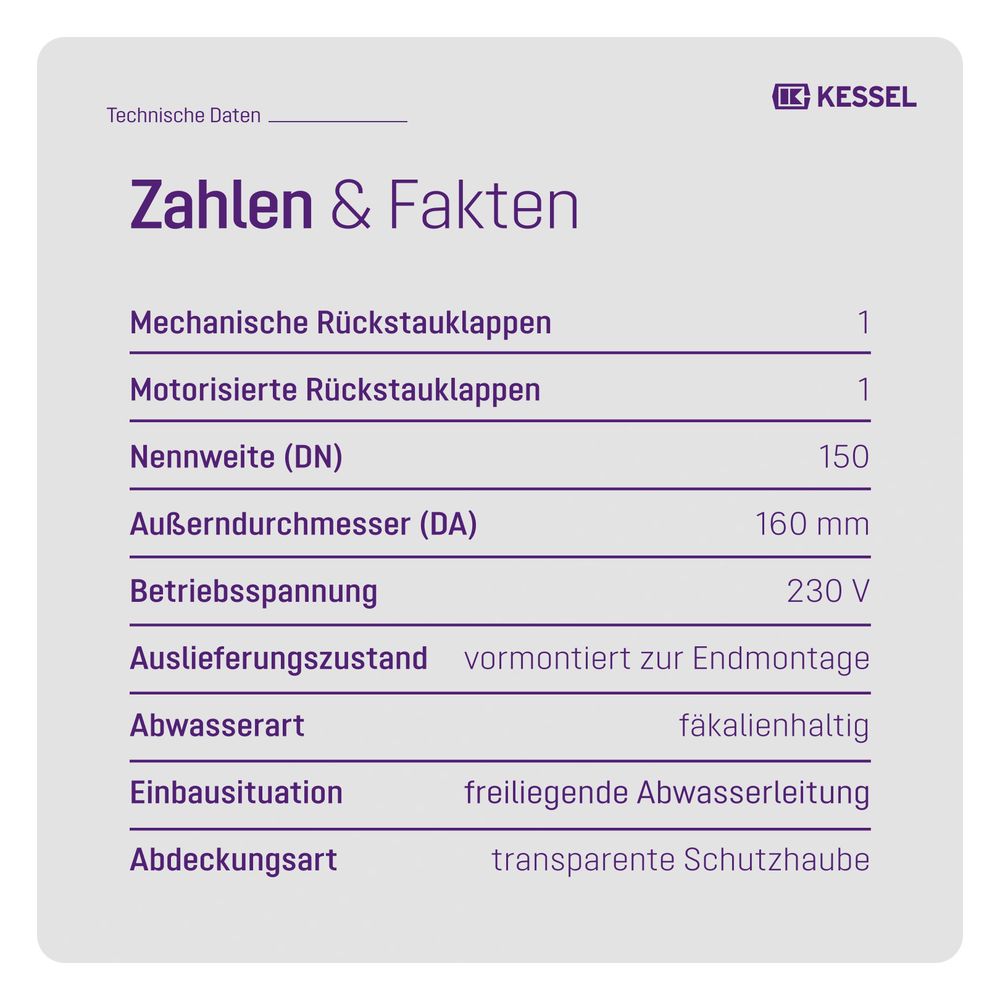

Technische Daten

• Nennweite (DN): 150
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Drehzahl: 2800 U/min
• Schutzart Pumpe/Motor/Sonde: IP 68 (3 m/48 h)
• Temperatur Fördergut (dauerhaft): 40 °C
• Gewicht netto: 22,27 kg
• Abdeckungsart: Schutzhaube

Die Kessel Pumpfix F Rückstaupumpanlage DN 150 überzeugt durch ihre robuste Bauweise, die leistungsstarke SPZ 1000 Pumpe mit Schneidwerk und die intelligente Steuerung. Sie bietet zuverlässigen Schutz vor Rückstau bei fäkalienhaltigem Abwasser und ist für freiliegende Abwasserleitungen mit Nennweite 150 geeignet. Die Kombination aus hoher Förderleistung und automatischem Verschlusssystem sichert eine effiziente und sichere Entwässerung.
