Kessel Aquapump Pumpstation XL Duo GTF 1600 S1, 8743023

Die Kessel Aquapump Pumpstation XL Duo GTF 1600 S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist die Pumpstation mit zwei überflutbaren GTF 1600 Pumpen ausgestattet, die im Dauerbetrieb (S1) arbeiten. Die hydrostatische Niveauerfassung sorgt für eine präzise Steuerung der Anlage.

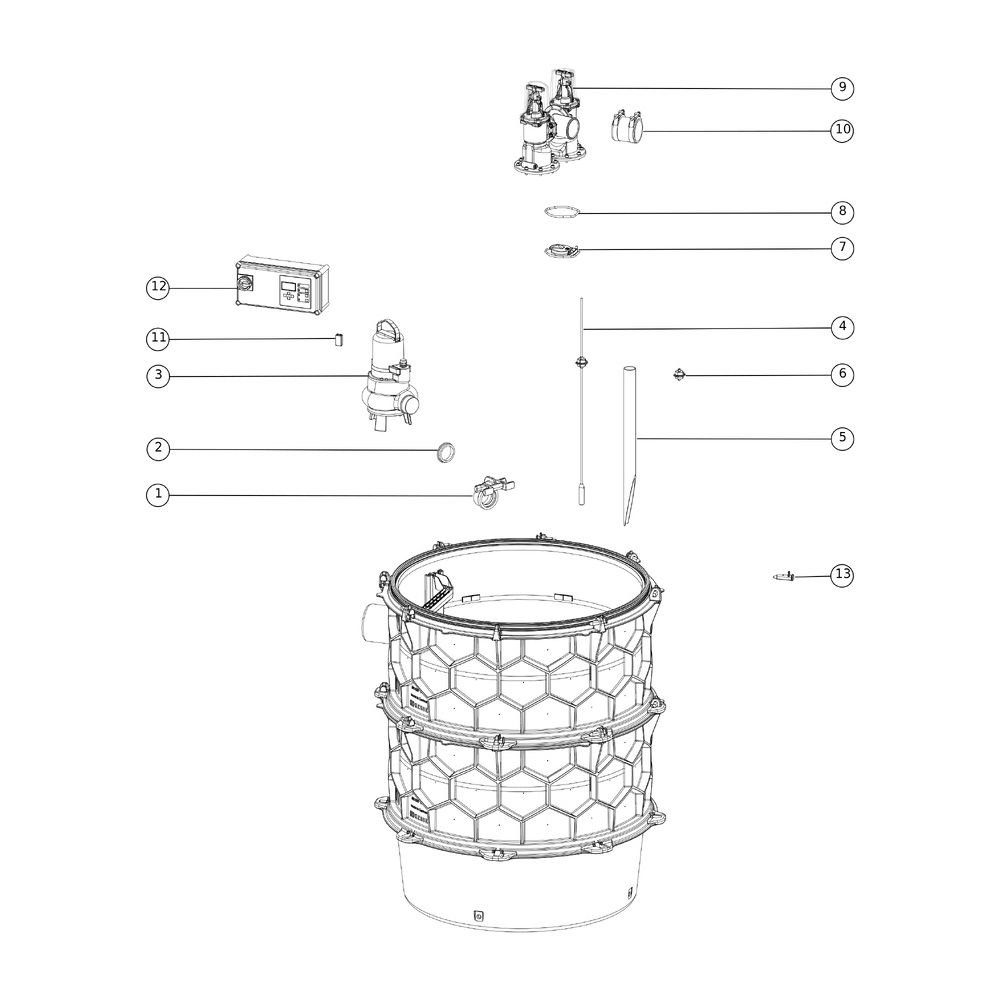

Wie ist die Kessel Aquapump Pumpstation XL Duo aufgebaut?

Die Pumpstation ist als Doppelanlage ausgeführt und verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) in schwarzer Farbe. Der offene Pumpenraum ermöglicht universelle Anschlussmöglichkeiten. Die Konstruktion entspricht den Normen EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen) und ist für den Einbau ins Erdreich vorgesehen. Der Behälter besitzt eine lichte Weite von 1000 mm und ein Nutzvolumen von 340 Litern. Die Pumpengehäuse sind aus robustem Gusseisen gefertigt.

Welche Pumpen sind verbaut und welche Leistung bieten sie?

Zwei überflutbare GTF 1600 Pumpen bilden das Herzstück der Anlage. Jede Pumpe bietet eine aufgenommene Motorleistung (P1) von 1,6 kW und eine Motorausgangsleistung (P2) von 1,2 kW. Die maximale Förderleistung beträgt 49 m³/h bei einer maximalen Förderhöhe von 9,3 m. Die Pumpen arbeiten mit einer Drehzahl von 2900 U/min im Dauerbetrieb (S1) und sind nach Schutzart IP 68 (20m) sowie Isolationsklasse H und Schutzklasse I ausgelegt. Die maximale Förderguttemperatur liegt bei 40 °C. Ein Freistromrad sorgt für einen effizienten Betrieb.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät, das eine hydrostatische Niveauerfassung mittels Pegelsonde ermöglicht. Das Schaltgerät ist mit einem Motorschutzschalter und einem Alarmgeber ausgestattet. Zusätzliche Funktionen wie ein potentialfreier Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) sind integriert. Das Schaltgerät besitzt die Schutzart IP 54.

Welche Anschlussmöglichkeiten und Einbausituationen sind gegeben?

Die Pumpstation verfügt über einen waagerechten Druckabgang DN 80 (Rohraußendurchmesser 90 mm) und einen Zulauf DN 150 (Rohraußendurchmesser 160 mm). Eine Absperreinrichtung in Form eines Schiebers aus Kunststoff ist vorhanden. Durchgangsdichtungen für Kabelleerrohre DN 100 und Entlüftungsleitungen DN 100 sind ebenfalls vorgesehen. Steighilfen erleichtern die Wartung. Ein Rückflussverhinderer ist integriert. Die Anlage ist für Nassaufstellung ausgelegt und grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil.

Technische Daten

• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 1,6 kW
• Max. Förderleistung: 49 m³/h
• Max. Förderhöhe: 9,3 m
• Nutzvolumen Behälter: 340 l
• Nennspannung: 400 V
• Schutzart Pumpe: IP 68
• Nenndurchmesser Druckabgang: DN 80
• Nenndurchmesser Zulauf: DN 150
• Gewicht netto: 224 kg

Die Kessel Aquapump Pumpstation XL Duo GTF 1600 S1 stellt eine robuste und zuverlässige Lösung für die Abwasserentsorgung im Erdreich dar. Mit zwei leistungsstarken GTF 1600 Pumpen, die jeweils 1,6 kW Leistung P1 erbringen, einem Nutzvolumen von 340 Litern und einer umfassenden Steuerung ist sie für fäkalienhaltiges und fäkalienfreies Abwasser geeignet und ermöglicht einen sicheren Dauerbetrieb.

Lieferumfang

• 1x Kessel Aquapump Pumpstation XL Duo GTF 1600 S1 (Grundkörper)
• 2x Pumpe GTF 1600
• 1x Schaltgerät Comfort
