Kessel Aquapump Pumpstation XL Duo GTF 4000 S1, 8743025

Die Kessel Aquapump Pumpstation XL Duo GTF 4000 S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist diese Pumpstation mit zwei überflutbaren GTF 4000 Pumpen ausgestattet und wird durch ein Schaltgerät mit hydrostatischer Niveauerfassung gesteuert. Sie ist ideal für die Nassaufstellung und erfüllt die Normen EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen).

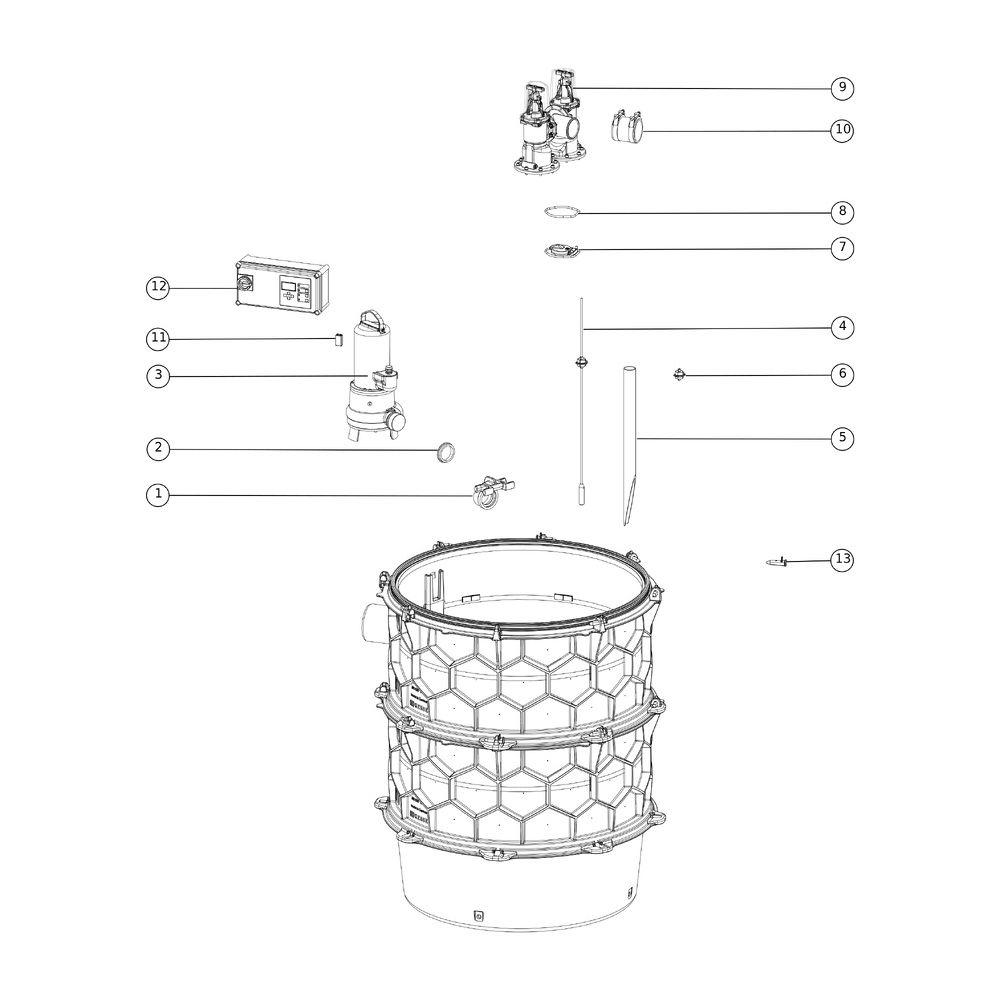

Wie ist die Kessel Aquapump Pumpstation XL Duo aufgebaut?

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem offenen Pumpenraum und universellen Anschlussmöglichkeiten. Sie ist als Doppelanlage konzipiert und mit zwei überflutbaren Pumpen sowie einem integrierten Rückflussverhinderer ausgestattet. Für den weiteren Aufbau stehen im modularen KESSEL-Baukastensystem verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Die Absperreinrichtung besteht aus einem Schieber aus Kunststoff, und Steighilfen sind vorhanden. Der Druckabgang ist waagrecht ausgeführt mit einem Nenndurchmesser von DN 80 (Außendurchmesser 90 mm). Die Einlassseite verfügt über eine einzelne Öffnung mit DN 150 (Außendurchmesser 160 mm). Der Behälter besitzt eine lichte Weite von 1000 mm und ein Nutzvolumen von 340 Litern. Die Pumpengehäuse sind aus Gusseisen gefertigt. Die Pumpstation ist schwarz und für eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm ausgelegt. Die Auslieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren bzw. anzuschließen sind.

Welche Leistung bieten die GTF 4000 Pumpen?

Die Pumpstation ist mit zwei überflutbaren GTF 4000 Pumpen ausgestattet, die jeweils eine Leistung P1 von 4 kW und eine Leistung P2 von 3,4 kW aufweisen. Die Pumpen erreichen eine Drehzahl von 2900 U/min und sind für eine maximale Förderleistung von 53 m³/h sowie eine maximale Förderhöhe von 18 m ausgelegt. Die Betriebsart S1 ermöglicht einen Dauerbetrieb. Die maximale Förderguttemperatur beträgt dauerhaft 40 °C, unterstützt durch eine integrierte Temperaturüberwachung. Die Pumpen sind nach Schutzart IP 68 (bis 20m Eintauchtiefe) klassifiziert und verfügen über die Schutzklasse I sowie die Isolationsklasse H. Der Nennstrom beträgt 6,6 A. Die Pumpen sind mit einem Freistromrad ausgestattet und besitzen eine Netzanschlussleitung von 10 m Länge vom Typ H07RN-F 7G 1,5 mm2.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät, das eine hydrostatische Niveauerfassung mittels Pegelsonde nutzt. Das Schaltgerät ist mit einem Motorschutzschalter und einem Alarmgeber ausgestattet. Es bietet zudem einen potentialfreien Kontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert, um den Betrieb zu überwachen und die Zuverlässigkeit sicherzustellen. Die Schutzart des Schaltgeräts ist IP 54 und die Betriebsspannung beträgt 400 V. Der Anschlusstyp ist ein Direktanschluss, und die Kommunikation ist vorbereitet, inklusive einer RS-232-Schnittstelle.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau ins Erdreich
• Anzahl Pumpen: 2
• Nutzvolumen Behälter: 340 l
• Max. Förderleistung: 53 m³/h
• Max. Förderhöhe: 18 m
• Leistung P1 pro Motor: 4 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (20m)

Die Kessel Aquapump Pumpstation XL Duo GTF 4000 S1 bietet eine robuste und effiziente Lösung für die Abwasserentsorgung. Mit zwei GTF 4000 Pumpen, die jeweils eine Leistung P1 von 4 kW und eine maximale Förderleistung von 53 m³/h bieten, ist sie für den Dauerbetrieb (S1) ausgelegt. Die hydrostatische Niveauerfassung und das umfassende Comfort Schaltgerät mit Funktionen wie GSM-Schnittstelle und Selbstdiagnosesystem stellen einen zuverlässigen und wartungsarmen Betrieb sicher.
