Kessel Aquapump Pumpstation XL Duo GTF 600 S1, mit Tauchglocke

Die Kessel Aquapump Pumpstation XL Duo GTF 600 S1 mit Tauchglocke ist eine robuste und effiziente Doppelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Speziell für den Einbau ins Erdreich konzipiert, ist sie mit zwei überflutbaren GTF 600 Pumpen ausgestattet, die im Dauerbetrieb (S1) arbeiten. Die präzise Niveauerfassung erfolgt pneumatisch mittels Tauchglocke und wird durch ein Comfort Schaltgerät gesteuert. Diese Pumpstation ist ideal für die Entwässerung von Gebäuden, in denen fäkalienfreies Abwasser anfällt, wie beispielsweise in Wohn- oder Gewerbeimmobilien.

Wie ist die Kessel Aquapump Pumpstation konstruiert?

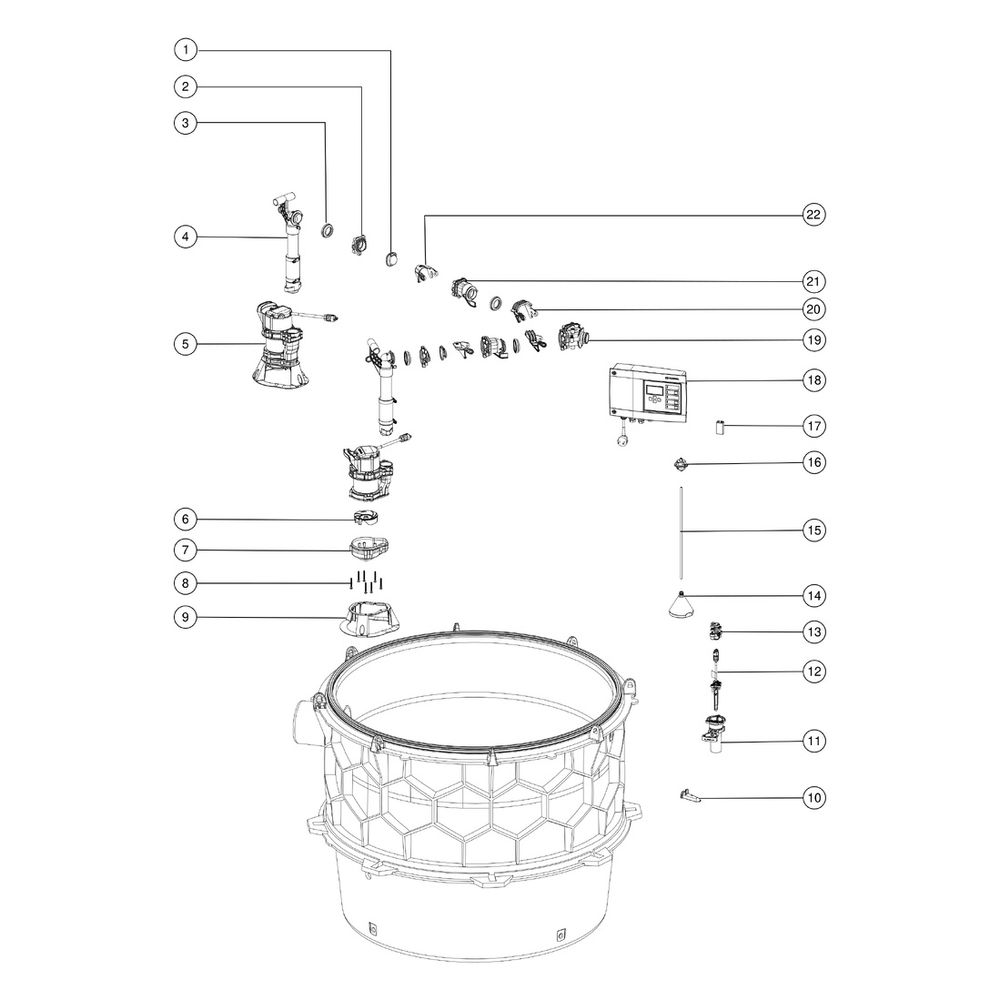

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Die Anlage ist als Doppelanlage ausgeführt und für die Nassaufstellung der Pumpen vorgesehen. Ein integrierter Rückflussverhinderer ist vorhanden. Die Pumpstation entspricht der Norm EN 12050-2 und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Für den weiteren Aufbau stehen durch das modulare KESSEL-Baukastensystem verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Die Auslieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät vor Ort zu montieren und anzuschließen sind.

Welche Leistung bieten die GTF 600 Pumpen?

Die Pumpstation ist mit zwei überflutbaren GTF 600 Pumpen ausgestattet, die jeweils eine elektrische Leistung P1 von 0,65 kW und eine Motorausgangsleistung P2 von 0,4 kW aufweisen. Mit einer maximalen Förderleistung von 12 m³/h und einer Förderhöhe von bis zu 8 m bewältigen die Pumpen zuverlässig anspruchsvolle Aufgaben. Sie arbeiten im Dauerbetrieb (S1) bei einer Drehzahl von 2800 U/min und sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Die Pumpen sind nach Schutzart IP68 geschützt, besitzen die Isolationsklasse F und Schutzklasse I, und verfügen über eine integrierte Temperaturüberwachung.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät, das eine pneumatische Niveauerfassung mittels Tauchglocke nutzt. Das Schaltgerät ist mit Schutzart IP 54 versehen und arbeitet mit einer Betriebsspannung von 230 V bei 50 Hz Netzfrequenz. Es verfügt über eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Eine Batteriepufferung ist integriert, und Schnittstellen für GSM und USB sind vorhanden, um eine umfassende Überwachung und Konfiguration zu ermöglichen. Ein potentialfreier Kontakt ist optional verfügbar.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und besitzt einen waagerechten Druckabgang DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Rohraußendurchmesser 160 mm) mit einer maximalen Anbohrung von DN 150. Eine Durchgangsdichtung für Kabelleerrohr DN 100 und eine Durchgangsdichtung für die Entlüftungsleitung DN 100 sind vorhanden. Steighilfen sind integriert, um den Zugang zu erleichtern. Der Sammelbehälter hat ein Nutzvolumen von 90 Litern und eine lichte Weite von 1000 mm. Die Abmessungen der Pumpstation betragen 1330 mm Länge, 1240 mm Breite und 914 mm Höhe.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienfrei
• Einbausituation: Einbau ins Erdreich
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 0,65 kW
• Max. Förderleistung: 12 m³/h
• Max. Förderhöhe: 8 m
• Nutzvolumen Behälter: 90 l
• Schutzart Pumpe: IP68
• Schutzart Schaltgerät: IP 54

Die Kessel Aquapump Pumpstation XL Duo GTF 600 S1 bietet eine robuste und effiziente Lösung für die Abwasserentsorgung im Erdreich. Mit zwei leistungsstarken GTF 600 Pumpen, die eine maximale Förderleistung von 12 m³/h und eine Förderhöhe von 8 m erreichen, sowie einem Nutzvolumen von 90 Litern, ist sie für den Dauerbetrieb ausgelegt. Das Comfort Schaltgerät mit pneumatischer Niveauerfassung und umfangreichen Überwachungsfunktionen sichert einen effizienten und wartungsfreundlichen Betrieb dieser Doppelanlage.
