Kessel Aquapump Pumpstation XL Duo GTK 1300 S1, 8743029

Die Kessel Aquapump Pumpstation XL Duo GTK 1300 S1 ist eine robuste Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist die Pumpstation mit zwei überflutbaren GTK 1300 Pumpen ausgestattet, die im Dauerbetrieb (S1) arbeiten. Eine präzise Niveauerfassung erfolgt hydrostatisch über eine Pegelsonde, gesteuert durch ein Schaltgerät. Diese Lösung eignet sich ideal für anspruchsvolle Abwasserentsorgungsaufgaben.

Wie ist die Kessel Aquapump Pumpstation XL Duo GTK 1300 S1 konstruiert?

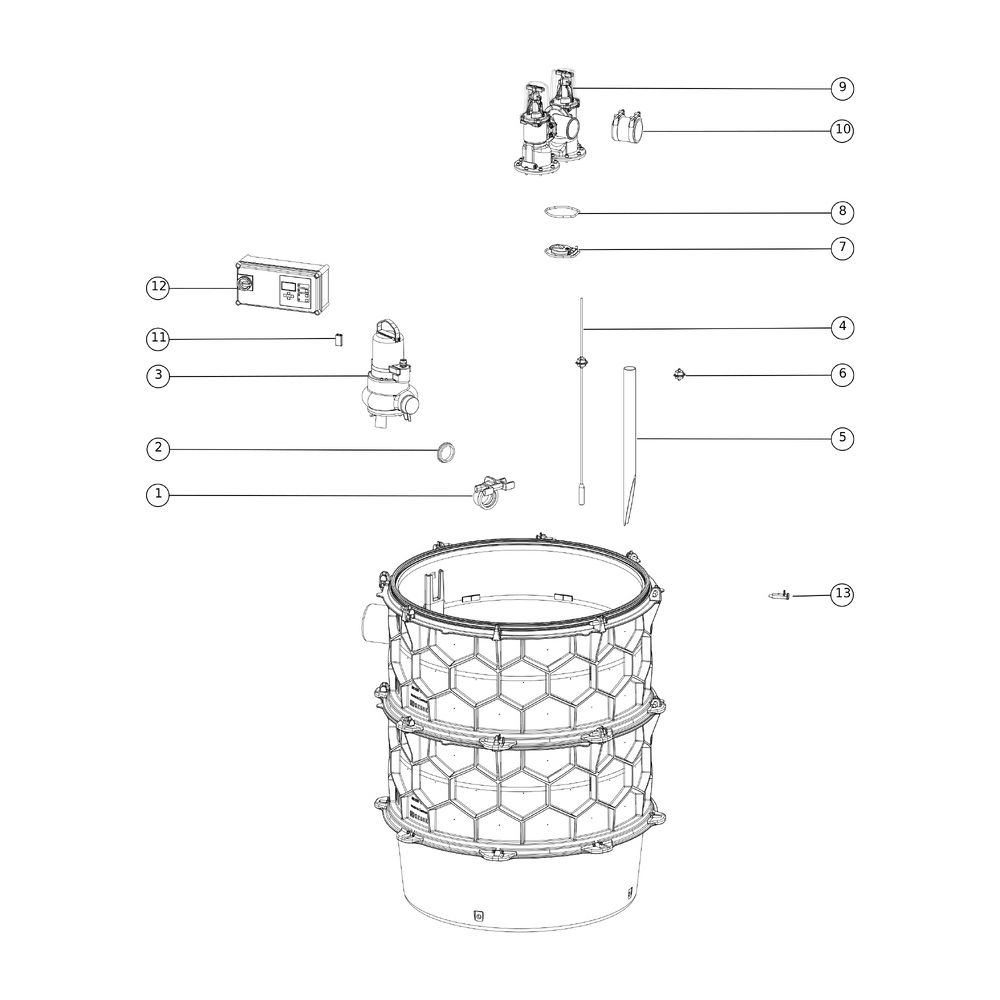

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Ein integrierter Rückflussverhinderer sorgt für Betriebssicherheit. Die Absperreinrichtung ist als Schieber aus Kunststoff ausgeführt. Für den weiteren Aufbau stehen verschiedene Technikschacht-Varianten als Zubehör zur Verfügung, die eine flexible Anpassung an die Einbausituation ermöglichen. Die Nassaufstellung der Pumpen ist vorgesehen. Zudem sind Steighilfen sowie Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung mit jeweils DN 100 vorhanden. Der Druckabgang ist waagrecht ausgeführt.

Welche Leistungsmerkmale bieten die GTK 1300 Pumpen?

Zwei leistungsstarke GTK 1300 Pumpen bilden das Herzstück der Anlage. Jede Pumpe bietet eine maximale Förderleistung von 57 m³/h und eine maximale Förderhöhe von 12,4 m bei einer Drehzahl von 2900 U/min. Die Pumpen sind für den Dauerbetrieb (S1) ausgelegt und verfügen über eine Schutzart von IP 68 (20m). Eine integrierte Temperaturüberwachung schützt die Pumpen. Die maximale Förderguttemperatur beträgt 40 °C. Die aufgenommene Motorleistung (P1) pro Motor liegt bei 1,3 kW, die Motorausgangsleistung (P2) bei 1 kW. Der Nennstrom beträgt 2,5 A. Die Pumpen sind mit einem Einkanalrad ausgestattet und besitzen die Isolationsklasse H sowie Schutzklasse I.

Welche Funktionen bietet das Comfort Schaltgerät zur Steuerung und Überwachung?

Die Pumpensteuerung erfolgt über ein Comfort Schaltgerät, das eine hydrostatische Niveauerfassung mittels Pegelsonde nutzt. Das Schaltgerät ist mit einem Motorschutzschalter und einem Alarmgeber ausgestattet. Eine Logbuchfunktion, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung erhöhen die Betriebssicherheit und erleichtern die Wartung. Zudem sind eine GSM-Schnittstelle sowie ein potentialfreier Kontakt vorhanden, was die Integration in übergeordnete Steuerungssysteme ermöglicht. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet mit einer Betriebsspannung von 400 V. Eine mehrzeilige Displayanzeige ist ebenfalls integriert.

Für welche Abwasserarten und Einbausituationen ist die Pumpstation geeignet?

Die Kessel Aquapump Pumpstation XL Duo GTK 1300 S1 ist für die Förderung von fäkalienfreiem und fäkalienhaltigem Abwasser ausgelegt, ohne dass ATEX-Anforderungen erfüllt werden müssen. Sie ist für den Einbau ins Erdreich vorgesehen und eignet sich für Nassaufstellung sowie den Außeneinsatz. Die Pumpstation erfüllt die Normen EN 12050-1 und EN 12050-2.

Technische Daten

• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau ins Erdreich
• Nutzvolumen Behälter: 340 l
• Anzahl Pumpen: 2
• Leistung P1 pro Pumpe: 1,3 kW
• Förderleistung max.: 57 m³/h
• Förderhöhe max.: 12,4 m
• Schutzart Pumpe: IP 68
• Betriebsspannung: 400 V
• Abmessungen (L x B x H): 1370 x 1240 x 1416 mm

Die Kessel Aquapump Pumpstation XL Duo GTK 1300 S1 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung im Erdreich dar. Mit ihren zwei GTK 1300 Pumpen, einer maximalen Förderleistung von 57 m³/h und einer Förderhöhe von bis zu 12,4 m ist sie für anspruchsvolle Aufgaben gerüstet. Das Comfort Schaltgerät mit hydrostatischer Niveauerfassung und umfangreichen Überwachungsfunktionen sichert einen effizienten und sicheren Betrieb.
