Kessel Aquapump Pumpstation XL Duo GTK 3700 S1, 8743031

Die Kessel Aquapump Pumpstation XL Duo GTK 3700 S1 ist eine leistungsstarke Pumpstation für den Einbau ins Erdreich, geeignet für fäkalienhaltiges und fäkalienfreies Abwasser ohne ATEX-Anforderungen. Ausgestattet mit zwei überflutbaren GTK 3700 Pumpen und einer integrierten Pumpensteuerung durch ein Schaltgerät, bietet sie eine zuverlässige Nassaufstellung mit hydrostatischer Niveauerfassung. Typische Einsatzbereiche sind die Entwässerung von Gebäuden mit fäkalienhaltigem Abwasser, bei denen eine Doppelanlage mit hoher Förderleistung und Förderhöhe benötigt wird.

Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet?

Die Pumpstation besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Der Behälter ist schwarz und verfügt über eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 3000 mm. Die Pumpengehäuse sind aus Gusseisen gefertigt. Die Anlage ist als Doppelanlage mit zwei überflutbaren GTK 3700 Pumpen ausgeführt, die direkt angeschlossen werden. Ein Rückflussverhinderer ist integriert, ebenso wie ein Schieber aus Kunststoff als Absperreinrichtung. Die Aufstellung erfolgt nass, der Druckabgang ist waagrecht ausgeführt.

Welche technischen Eigenschaften und Leistungsdaten zeichnen die Pumpen aus?

Die beiden GTK 3700 Pumpen arbeiten mit einer Nennbetriebsart S1 und einer Drehzahl von 2900 U/min. Die Motorleistung beträgt 3,7 kW (P1) mit einer Ausgangsleistung von 3,1 kW (P2) pro Pumpe. Die maximale Förderleistung liegt bei 82 m³/h, die maximale Förderhöhe bei 23,5 m. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Sie verfügen über eine integrierte Temperaturüberwachung und sind nach Schutzart IP 68 für eine Eintauchtiefe von bis zu 20 m ausgelegt. Die Isolationsklasse der Motoren ist H, die Schutzklasse I. Die Pumpen sind mit Einkanalrädern ausgestattet und besitzen eine Kabellänge von 10 m.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Pumpstation wird über ein Comfort-Schaltgerät gesteuert, das mit einem Motorschutzschalter ausgestattet ist. Die Niveauerfassung erfolgt hydrostatisch mittels einer Pegelsonde, die auch als Alarmgeber dient. Das Schaltgerät besitzt die Schutzart IP 54 und ist für eine Betriebsspannung von 400 V ausgelegt. Es verfügt über einen potentialfreien Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung sowie ein Selbstdiagnosesystem (SDS). Die Kommunikation ist vorbereitet, unterstützt jedoch kein Modbus RTU-Protokoll.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

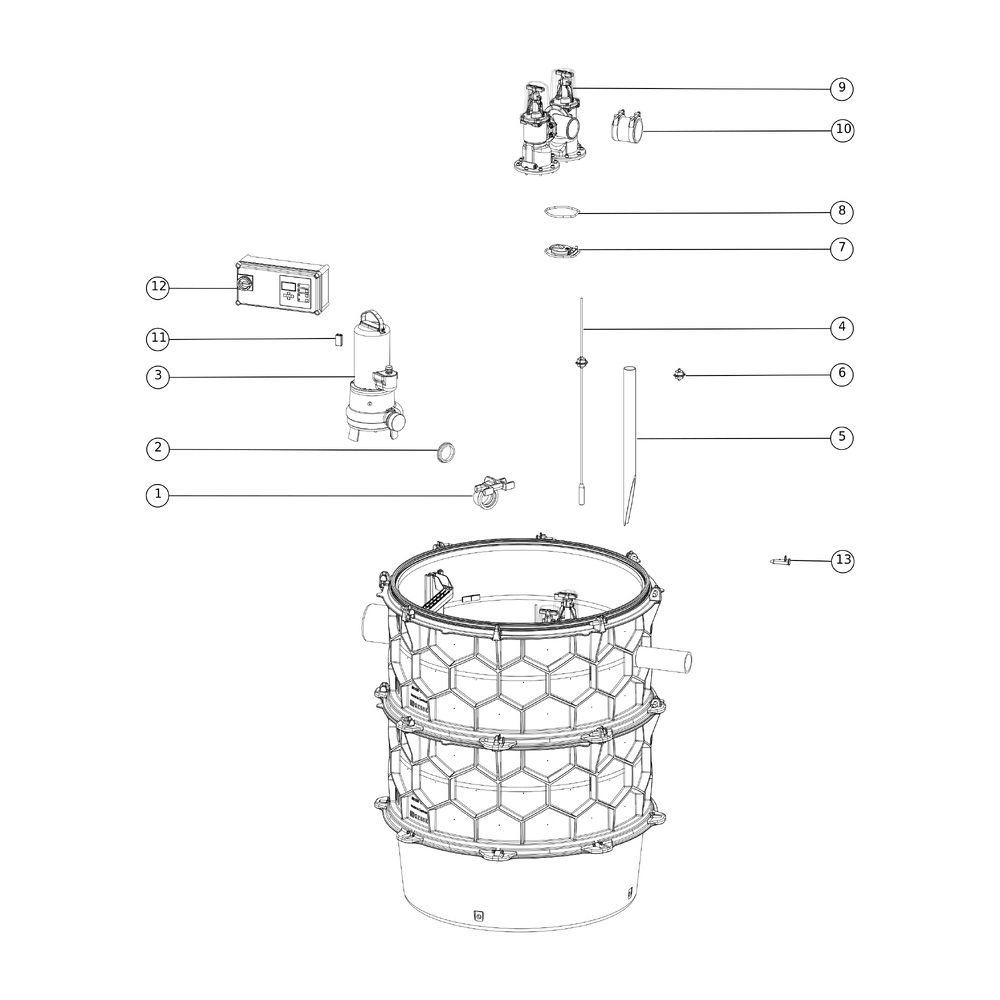

Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und wird vormontiert zur bauseitigen Endmontage geliefert. Pumpen, Sensorik und Schaltgerät sind vom Anwender zu montieren und anzuschließen. Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) mit einer maximalen Anbohrung von DN 150. Der Druckabgang ist waagrecht mit einem Nenndurchmesser von DN 80 (Außendurchmesser 90 mm) ausgeführt. Die Anlage verfügt über Steighilfen und Durchgangsdichtungen für Kabelleerrohre und Entlüftungsleitungen mit DN 100. Die Aufstellung erfolgt nass, und die Anlage ist für den Außeneinsatz geeignet.

Technische Daten

• Anzahl Pumpen: 2
• Pumpenleistung (P1): 3,7 kW
• Max. Förderleistung: 82 m³/h
• Max. Förderhöhe: 23,5 m
• Drehzahl: 2900 U/min
• Nennspannung: 400 V
• Schutzart Pumpe: IP 68
• Isolationsklasse: H
• Nutzvolumen Behälter: 340 l
• Abmessungen (L x B x H): 1370 x 1240 x 1416 mm

Die Kessel Aquapump Pumpstation XL Duo GTK 3700 S1 überzeugt durch ihre robuste Bauweise und hohe Leistungsfähigkeit bei der Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Mit einer Motorleistung von 3,7 kW pro Pumpe und einer maximalen Förderhöhe von 23,5 m ist sie für anspruchsvolle Entwässerungsaufgaben im Erdreich bestens geeignet und bietet durch die integrierte Steuerung und hydrostatische Niveauerfassung eine zuverlässige Betriebsüberwachung.
