Kessel Aquapump Pumpstation XL Duo GTK 2600 S1, 8743030

Die Kessel Aquapump Pumpstation XL Duo GTK 2600 S1 ist eine robuste Doppelanlage für den Einbau ins Erdreich. Sie ist konzipiert für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser ohne ATEX-Anforderungen. Ausgestattet mit zwei überflutbaren GTK 2600 Pumpen und einer hydrostatischen Niveauerfassung, bietet diese Pumpstation eine hohe Betriebssicherheit im Dauerbetrieb (S1) und universale Anschlussmöglichkeiten im offenen Pumpenraum des langlebigen PE-Sammelbehälters.

Wie ist die Kessel Aquapump XL Duo aufgebaut?

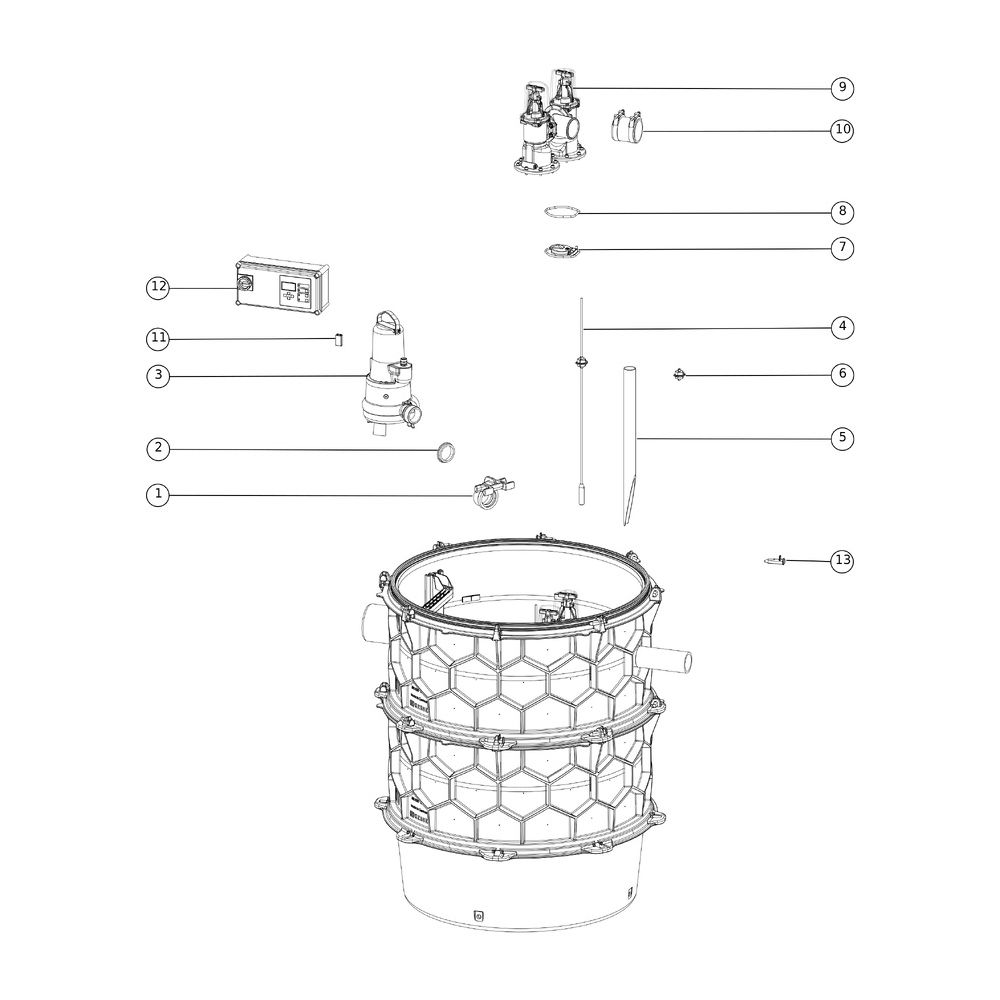

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem Nutzvolumen von 340 Litern. Der offene Pumpenraum bietet universelle Anschlussmöglichkeiten. Als Doppelanlage ist sie mit zwei überflutbaren Pumpen und einem integrierten Rückflussverhinderer ausgestattet. Eine Absperreinrichtung in Form eines Schiebers aus Kunststoff ist ebenfalls vorhanden. Steighilfen sind integriert. Für den weiteren Aufbau stehen verschiedene Technikschacht-Varianten als Zubehör zur Verfügung, die das modulare KESSEL-Baukastensystem ergänzen. Das Pumpengehäuse ist aus Gusseisen gefertigt.

Welche Leistung bieten die GTK 2600 Pumpen?

Jede der beiden GTK 2600 Pumpen ist für den Dauerbetrieb (S1) ausgelegt und erreicht eine maximale Förderleistung von 71 m³/h sowie eine maximale Förderhöhe von 19,6 m. Die Pumpen arbeiten mit einer Drehzahl von 2900 U/min und einer aufgenommenen Motorleistung (P1) von 2,6 kW pro Motor, bei einer Ausgangsleistung (P2) von 2,1 kW. Das Laufrad ist als Einkanalrad ausgeführt. Die Pumpen sind mit der Schutzart IP 68 (20m) und Isolationsklasse H ausgestattet, was ihre Überflutbarkeit und Robustheit unterstreicht. Eine integrierte Temperaturüberwachung schützt die Motoren. Die Anschlussleitung der Pumpen ist 10 m lang und vom Typ H07RN-F 7G 1,5 mm².

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät mit Schutzart IP 54, das eine hydrostatische Niveauerfassung mittels Pegelsonde nutzt. Das Schaltgerät verfügt über einen Motorschutzschalter, einen Alarmgeber und bietet eine mehrzeilige Displayanzeige. Für erweiterte Funktionen sind eine Logbuchfunktion, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung integriert. Zudem sind Kommunikationsschnittstellen wie eine GSM-Schnittstelle und eine RS-232 Schnittstelle vorhanden, sowie ein potentialfreier Schaltkontakt. Das Schaltgerät ist für eine Betriebsspannung von 400 V ausgelegt.

Für welche Einsatzbereiche und Einbausituationen ist die Pumpstation geeignet?

Die Kessel Aquapump XL Duo ist für den Einbau ins Erdreich konzipiert und eignet sich für Nassaufstellung. Sie ist für fäkalienhaltiges und fäkalienfreies Abwasser ausgelegt und erfüllt die Normen EN 12050-1 sowie EN 12050-2 ohne ATEX-Anforderungen. Die Pumpstation ist für den Außeneinsatz geeignet und bietet universale Anschlussmöglichkeiten für Kabelleerrohre und Entlüftungsleitungen mit DN 100. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil. Der Druckabgang ist waagerecht mit einem Nenndurchmesser von DN 80 (Rohraußendurchmesser 90 mm). Der Zulauf hat einen Nenndurchmesser von DN 150 (Rohraußendurchmesser 160 mm) und ist für Rohrenden ausgelegt.

Technische Daten

• Anzahl Pumpen: 2
• Pumpe Typ: GTK 2600
• Max. Förderleistung: 71 m³/h
• Max. Förderhöhe: 19,6 m
• Aufgenommene Motorleistung (P1) pro Motor: 2,6 kW
• Nutzvolumen Behälter: 340 l
• Nenndurchmesser Druckabgang: DN 80
• Nenndurchmesser Zulauf: DN 150
• Schutzart Pumpe: IP 68 (20m)
• Abmessungen (L x B x H): 1370 x 1240 x 1416 mm

Die Kessel Aquapump Pumpstation XL Duo GTK 2600 S1 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung dar. Mit zwei GTK 2600 Pumpen, die eine maximale Förderleistung von 71 m³/h und eine Förderhöhe von 19,6 m erreichen, sowie einem Nutzvolumen von 340 Litern, ist sie für anspruchsvolle Anwendungen im Erdreich geeignet. Die umfassende Steuerung mit hydrostatischer Niveauerfassung und vielfältigen Kommunikationsoptionen sichert einen effizienten und überwachten Betrieb.

Lieferumfang

• 1x Kessel Aquapump Pumpstation XL Duo GTK 2600 S1 (Behälter/Grundkörper)
• 2x Pumpe GTK 2600
• 1x Schaltgerät Comfort
