Kessel Minilift L Hebeanlage KTP 300 resistant, Bodenplatte befliesbar

Die Kessel Minilift L Hebeanlage KTP 300 resistant ist eine steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser. Sie ist speziell für den Einbau in die Bodenplatte konzipiert und zeichnet sich durch ihre Beständigkeit gegen salz-, enthärtungs- und kondensathaltiges Abwasser aus. Ausgestattet mit einer überflutbaren KTP 300 resistant Pumpe und einer befliesbaren Abdeckplatte, ist sie ideal für die Abwasserentsorgung einzelner Entwässerungsgegenstände.

Für welche Abwässer ist die Kessel Minilift L Hebeanlage geeignet?

Die Kessel Minilift L Hebeanlage ist eine spezialisierte Einzelanlage zur Entsorgung von fäkalienfreiem Abwasser. Ihr robuster Sammelbehälter aus Kunststoff (PP) ist beständig gegen aggressive Abwässer, einschließlich salz-, enthärtungs- und kondensathaltiger Flüssigkeiten. Dies macht sie zu einer zuverlässigen Wahl für Anwendungen, bei denen besondere Anforderungen an die Materialbeständigkeit gestellt werden. Die Anlage erfüllt die Norm EN 12050-2 und ist somit für den Einsatz in entsprechenden Abwassersystemen zugelassen.

Welche Pumpentechnik kommt in der Minilift L Hebeanlage zum Einsatz?

Im Herzen der Minilift L Hebeanlage arbeitet eine überflutbare KTP 300 resistant Pumpe. Diese Pumpe ist mit einem Schwimmerschalter ausgestattet, der eine mechanische Niveauerfassung ermöglicht und die Pumpensteuerung übernimmt. Die Pumpe kann dank praktischer Einhandverschlüsse bei Bedarf einfach entnommen werden, was Wartungsarbeiten erleichtert. Mit einer maximalen Förderleistung von 8 m³/h und einer Förderhöhe von bis zu 6 m bewältigt die Pumpe zuverlässig anfallendes Abwasser. Die Schutzart IP 68 (3m) ermöglicht einen sicheren Betrieb auch bei Überflutung bis zu 3 Metern. Eine integrierte Temperaturüberwachung schützt die Pumpe, die für eine dauerhafte Förderguttemperatur von bis zu 40 °C und kurzzeitig bis 80 °C (2 Min.) ausgelegt ist. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 10 mm.

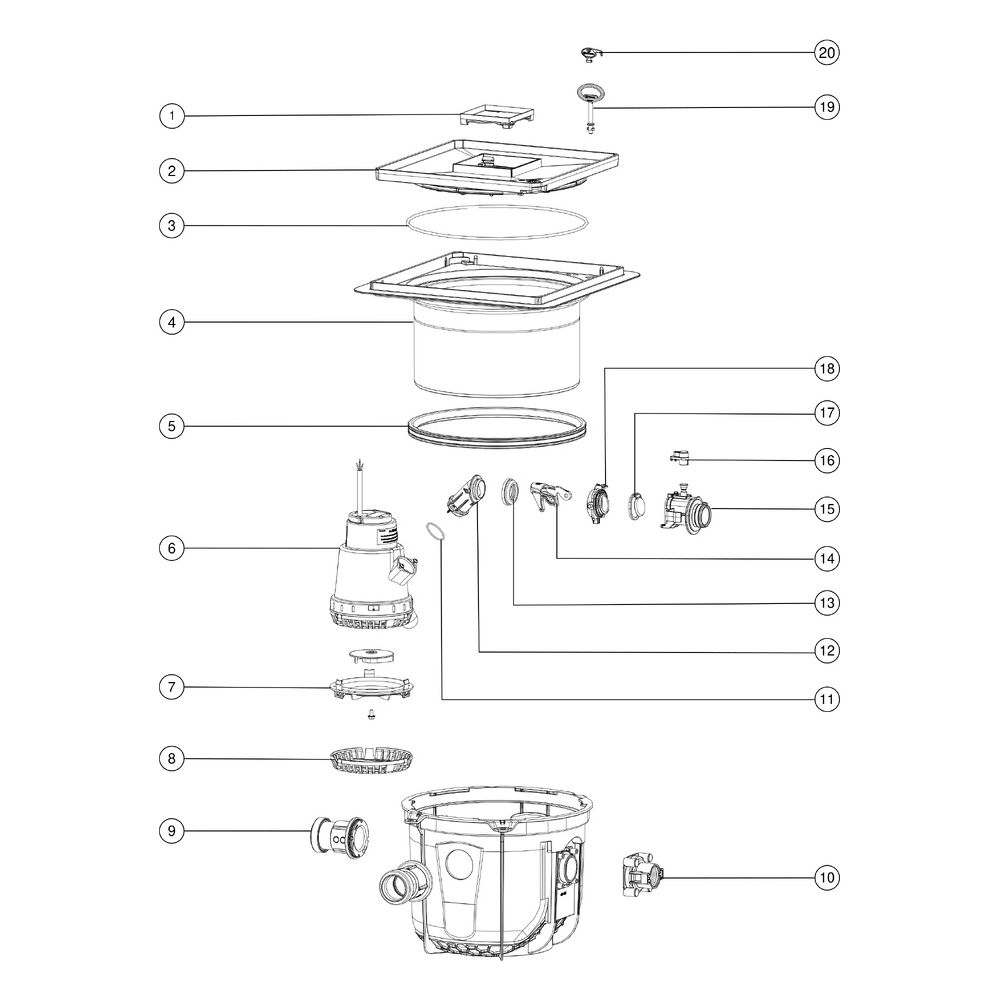

Wie ist die Kessel Minilift L Hebeanlage konstruiert und installierbar?

Die Hebeanlage ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert geliefert, was die bauseitige Endmontage vereinfacht. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Einbautiefe von 330 bis 460 mm. Der Sammelbehälter verfügt über ein Nutzvolumen von 7 Litern und ein Gesamtbehältervolumen von 26,00 Litern. Der Druckabgang beträgt DN 32 (DA 40 mm) und der Zulauf hat eine Nennweite von DN 50. Die Abdeckplatte aus Kunststoff in Silbergrau ist befliesbar, wodurch sie sich optisch nahtlos in den Bodenbelag integrieren lässt. Die Verriegelung erfolgt über das Lock & Lift System und die Abdeckung ist bis zur Belastungsklasse K 3 (EN 1253-1) ausgelegt, bei einer maximalen Bodenbelaghöhe von 16 mm. Die kompakten Abmessungen betragen 460 mm Länge und 380 mm Breite.

Wie erfolgt die Steuerung und der elektrische Anschluss der Hebeanlage?

Die Steuerung der Pumpe erfolgt über einen mechanischen Schwimmerschalter, der die Förderpumpe bedarfsgerecht aktiviert. Ein Motorschutzschalter ist integriert, um die Pumpe vor Überlastung zu schützen. Die Anschlussleitung der Pumpe ist 5 Meter lang und vom Typ H07RN-F 3G 1,0 mm². Der Anschluss erfolgt über einen Netzstecker. Die erforderliche Absicherung beträgt C 16 A bei einem Nennstrom von 1,6 A. Die Netzfrequenz liegt bei 50 Hz, die Betriebsspannung bei 230 V.

Technische Daten

• Behältervolumen: 26,00 l
• Nutzvolumen: 7 l
• Druckabgang (DN): 32
• Zulauf Nennweite (DN): 50
• Förderleistung max.: 8 m³/h
• Förderhöhe max.: 6 m
• Leistung P1: 0,34 kW
• Schutzart Pumpe: IP 68 (3m)
• Einbautiefe: 330 - 460 mm
• Belastungsklasse: K 3 (EN 1253-1)

Die Kessel Minilift L Hebeanlage KTP 300 resistant bietet eine effiziente und diskrete Lösung für die Abwasserentsorgung von fäkalienfreiem Abwasser. Ihre robuste Bauweise mit einem Sammelbehälter aus PP und der KTP 300 resistant Pumpe stellt eine hohe Beständigkeit gegenüber aggressiven Medien sicher. Mit einer maximalen Förderleistung von 8 m³/h und einer Förderhöhe von 6 m ist die Anlage leistungsstark und zuverlässig. Die befliesbare Abdeckplatte ermöglicht eine unauffällige Integration in jede Bodenkonstruktion.
