Kessel Minilift L Hebeanlage KTP 300 S1, Bodenplatte befliesbar

Die Kessel Minilift L Hebeanlage KTP 300 S1 ist eine steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser. Sie ist ideal für die Abwasserentsorgung einzelner Entwässerungsgegenstände und für den Einbau in die Bodenplatte vorgesehen. Ausgestattet mit einer überflutbaren KTP 300 Pumpe und einer befliesbaren Abdeckplatte, bietet sie eine effiziente und diskrete Lösung. Die Betriebsart S1 ermöglicht einen zuverlässigen Dauerbetrieb.

Wie ist die Hebeanlage aufgebaut und wie funktioniert sie?

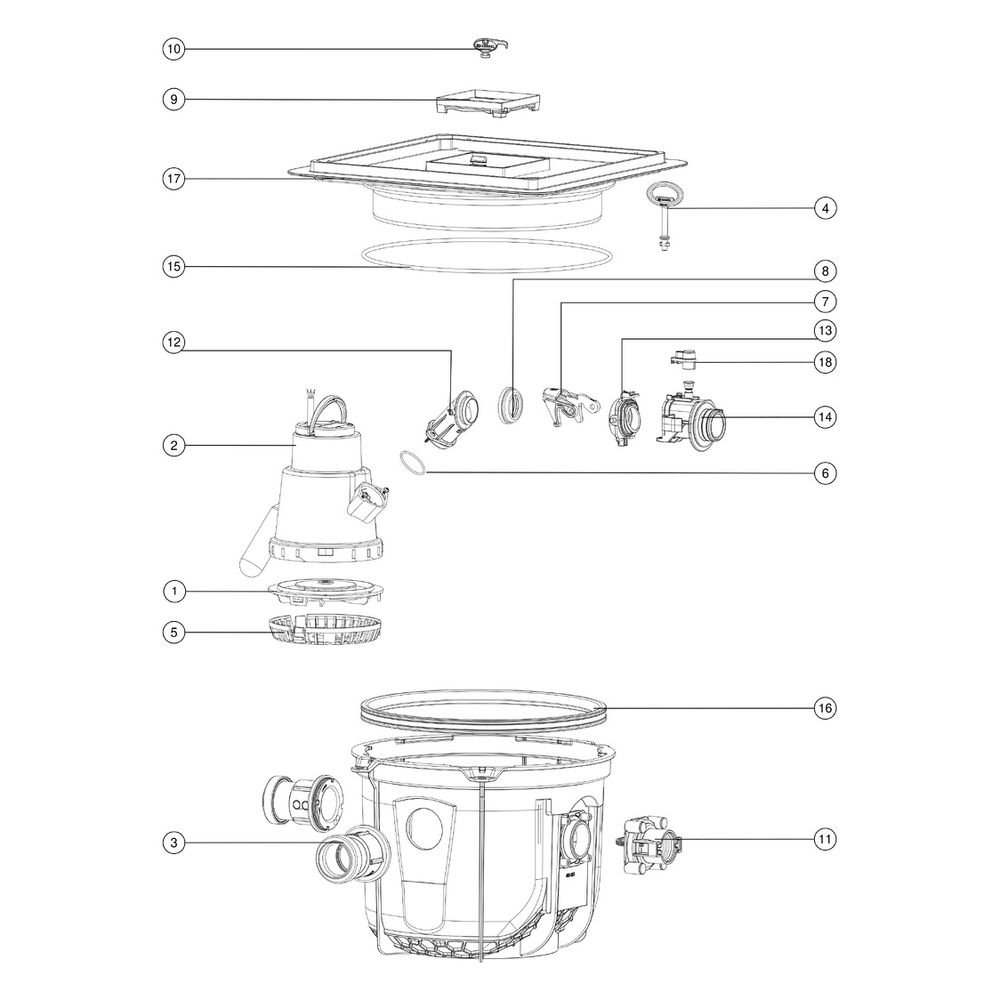

Die Minilift L Hebeanlage besteht aus einem robusten Sammelbehälter aus Kunststoff (PP) mit einem offenen Pumpenraum, der beständig gegen aggressive Abwässer ist. Die überflutbare KTP 300 Pumpe ist mit einem Schwimmerschalter ausgestattet und kann dank Einhandverschlüssen einfach entnommen werden. Ein integrierter Rückflussverhinderer sorgt dafür, dass das geförderte Abwasser nicht zurückfließt. Die Anlage ist vormontiert und installationsfertig, wobei die Verbindungsteile bauseits anzuschließen sind. Sie entspricht der Norm EN 12050-2.

Welche technischen Eigenschaften hat die Pumpe der Hebeanlage?

Die Pumpe KTP 300 arbeitet mit einer Leistung von 0,34 kW (P1) und 0,21 kW (P2) bei einer Drehzahl von 2800 U/min. Sie ist für den Dauerbetrieb (Betriebsart S1) ausgelegt und fördert fäkalienfreies Abwasser mit einer maximalen Förderleistung von 8 m³/h und einer maximalen Förderhöhe von 6 m. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und hält kurzfristig (2 Minuten) Temperaturen bis 80 °C stand. Die Schutzart IP 68 (3m) ermöglicht den Betrieb unter Wasser bis zu 3 m Tiefe. Eine integrierte Temperaturüberwachung schützt die Pumpe.

Wie ist die Hebeanlage für den Einbau und die Nutzung ausgelegt?

Die Hebeanlage ist für den Einbau in Bodenplatten vorgesehen und verfügt über eine befliesbare Abdeckplatte aus silbergrauem Kunststoff mit den Maßen 366 x 366 mm. Die Abdeckung ist mit dem Verriegelungssystem Lock & Lift ausgestattet und für eine maximale Bodenbelaghöhe von 16 mm geeignet. Die Belastungsklasse K 3 nach EN 1253-1 erlaubt eine Nutzung in Bereichen mit mittlerer Belastung.

Welche Anschluss- und Steuerungsmerkmale sind vorhanden?

Die Pumpe wird über eine 230 V Betriebsspannung mit einem Schutzkontaktstecker (2-polig) betrieben. Die Anschlussleitung ist vom Typ H07RN-F 3G 1,0 mm² und hat eine Länge von 5 m. Die erforderliche Absicherung beträgt C 16 A bei einem Nennstrom von 1,6 A. Die Steuerung erfolgt über einen integrierten Schwimmerschalter, der die Pumpe automatisch aktiviert.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienfrei
• Nutzvolumen: 7 l
• Einbautiefe: 330 - 460 mm
• Länge: 460 mm
• Breite: 380 mm
• Förderleistung max.: 8 m³/h
• Förderhöhe max.: 6 m
• Leistung P1: 0,34 kW
• Schutzart Pumpe: IP 68 (3m)

Die Kessel Minilift L Hebeanlage KTP 300 S1 stellt eine zuverlässige und diskrete Lösung für die Abwasserentsorgung fäkalienfreier Abwässer dar. Mit einer maximalen Förderleistung von 8 m³/h, einer Förderhöhe von bis zu 6 m und einer Leistung P1 von 0,34 kW ist die Pumpe leistungsstark und für den Dauerbetrieb ausgelegt. Das Nutzvolumen von 7 Litern und die befliesbare Abdeckplatte ermöglichen eine harmonische und funktionale Integration in verschiedene Raumkonzepte.
