Kessel Minilift L Hebeanlage KTP 300 resistant, Bodenplatte Schwarz

Die Kessel Minilift L Hebeanlage KTP 300 resistant ist eine steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser, die speziell für den Einbau in die Bodenplatte konzipiert wurde. Ausgestattet mit einer überflutbaren KTP 300 resistant Pumpe und einer schwarzen Abdeckplatte mit Schlitzrost, bietet sie eine zuverlässige Lösung zur Abwasserentsorgung einzelner Entwässerungsgegenstände. Ihre Beständigkeit gegen salz-, enthärtungs- und kondensathaltiges Abwasser macht sie besonders robust für anspruchsvolle Einsatzbereiche.

Wie ist die Kessel Minilift L Hebeanlage konstruiert?

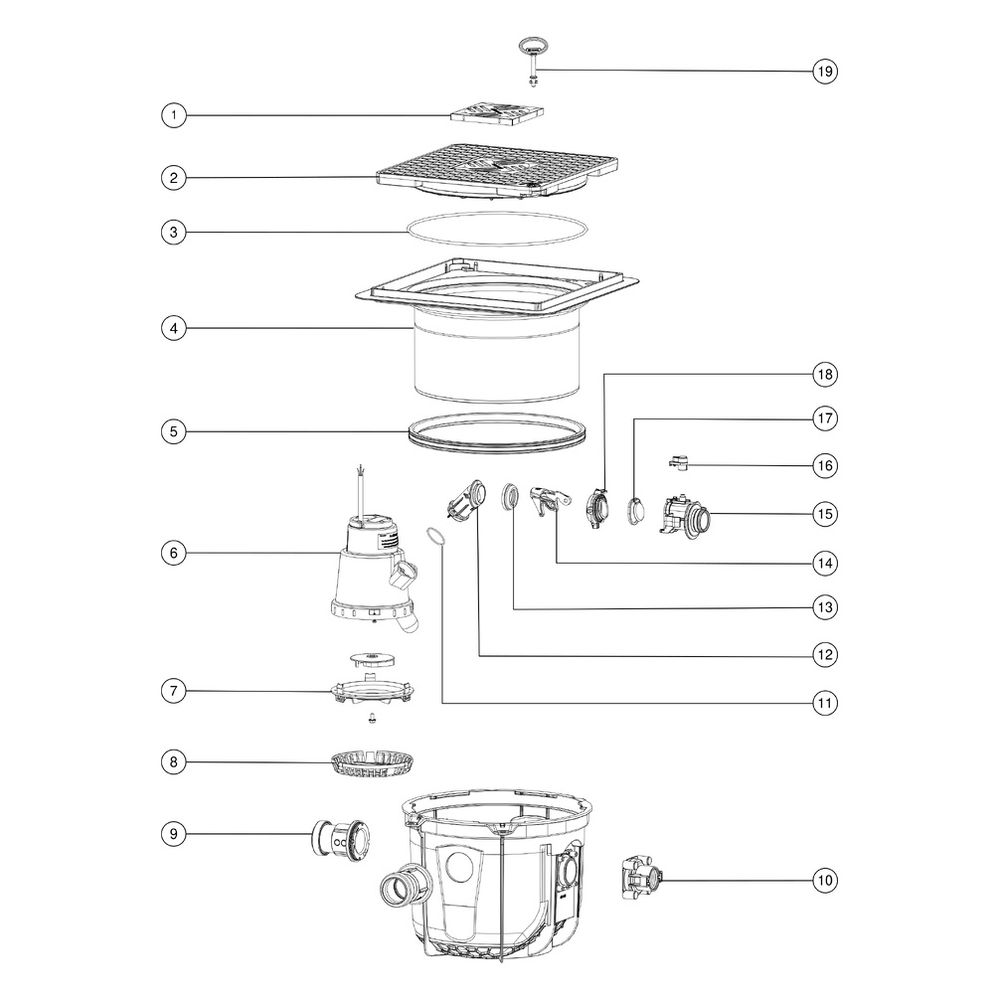

Die Hebeanlage ist als Einzelanlage ausgeführt und besteht aus einem robusten Sammelbehälter aus Kunststoff (PP), der einen offenen Pumpenraum besitzt und beständig gegen aggressive Abwässer ist. Die Anlage wird vormontiert geliefert und ist für die bauseitige Endmontage vorgesehen. Die Abdeckung aus schwarzem Kunststoff ist als Abdeckplatte mit Schlitzrost gestaltet und verfügt über das Verriegelungssystem Lock & Lift. Sie entspricht der Belastungsklasse K 3 nach EN 1253-1.

Welche Leistungsmerkmale bietet die KTP 300 resistant Pumpe?

Im Zentrum der Hebeanlage arbeitet eine überflutbare KTP 300 resistant Pumpe, die mit einem Schwimmerschalter zur mechanischen Niveauerfassung ausgestattet ist. Die Pumpe kann dank praktischer Einhandverschlüsse einfach entnommen werden. Sie bietet eine maximale Förderleistung von 8 m³/h und erreicht eine Förderhöhe von bis zu 6 m. Die Leistung P1 beträgt 0,34 kW und P2 0,21 kW im Dauerbetrieb (Betriebsart S1) bei einer Drehzahl von 2800 U/min. Die Pumpe ist für eine dauerhafte Förderguttemperatur von maximal 40 °C ausgelegt und kann kurzzeitig (2 Minuten) Temperaturen von 80 °C standhalten. Ein integrierter Motorschutzschalter und eine Temperaturüberwachung schützen die Pumpe im Betrieb. Die 5 m lange 2-polige Netzanschlussleitung ist vom Typ H07RN-F 3G 1,0 mm² und erfordert eine Absicherung von C 16 A. Die Pumpe verfügt über ein Freistromrad mit einem freien Kugeldurchgang von 10 mm, Schutzart IP 68 (3m), Schutzklasse I und Isolationsklasse F.

Wie erfolgt die Installation und welche Anschlüsse sind vorhanden?

Die Hebeanlage ist für den Einbau in die Bodenplatte konzipiert und ermöglicht eine flexible Einbautiefe von 330 bis 460 mm durch ein teleskopisches Aufsatzstück. Ein integrierter Rückflussverhinderer verhindert das Zurückfließen des Abwassers. Der Druckabgang hat eine Nennweite von DN 32 (Außendurchmesser 40 mm) und der Zulauf eine Nennweite von DN 50. Der Sammelbehälter bietet ein Nutzvolumen von 7 Litern bei einem Gesamtbehältervolumen von 26 Litern.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Nutzvolumen: 7 l
• Behältervolumen: 26 l
• Druckabgang DN: 32
• Zulauf DN: 50
• Förderleistung max.: 8 m³/h
• Förderhöhe max.: 6 m
• Leistung P1: 0,34 kW
• Schutzart Pumpe: IP 68 (3m)
• Belastungsklasse: K 3 (EN 1253-1)

Die Kessel Minilift L Hebeanlage KTP 300 resistant bietet eine zuverlässige und robuste Lösung für die Abwasserentsorgung fäkalienfreier Abwässer. Ihre Beständigkeit gegenüber aggressiven Medien, die einfache Wartung der überflutbaren Pumpe mit einer maximalen Förderleistung von 8 m³/h und einer Leistung P1 von 0,34 kW, sowie die flexible Einbaumöglichkeit in die Bodenplatte machen sie zu einer effizienten Wahl für diverse Einsatzbereiche.

Lieferumfang

• 1x Kessel Minilift L Hebeanlage
• 1x KTP 300 resistant Pumpe
