Kessel Aquapump Pumpstation XL Tronic STZ 1300 Betriebsart S1, Abwasser fäkalienhaltig, Einbau ins Erdreich

Die KESSEL Aquapump Pumpstation XL Tronic STZ 1300 ist eine robuste und effiziente Lösung für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Speziell für den Einbau ins Erdreich konzipiert, ist diese Pumpstation mit einer überflutbaren STZ 1300 Pumpe ausgestattet, die im Dauerbetrieb (S1) arbeitet. Eine präzise hydrostatische Niveauerfassung und ein anwenderfreundliches Schaltgerät stellen einen sicheren und effizienten Betrieb sicher.

Wie ist die KESSEL Aquapump XL konstruiert und welche Materialien werden verwendet?

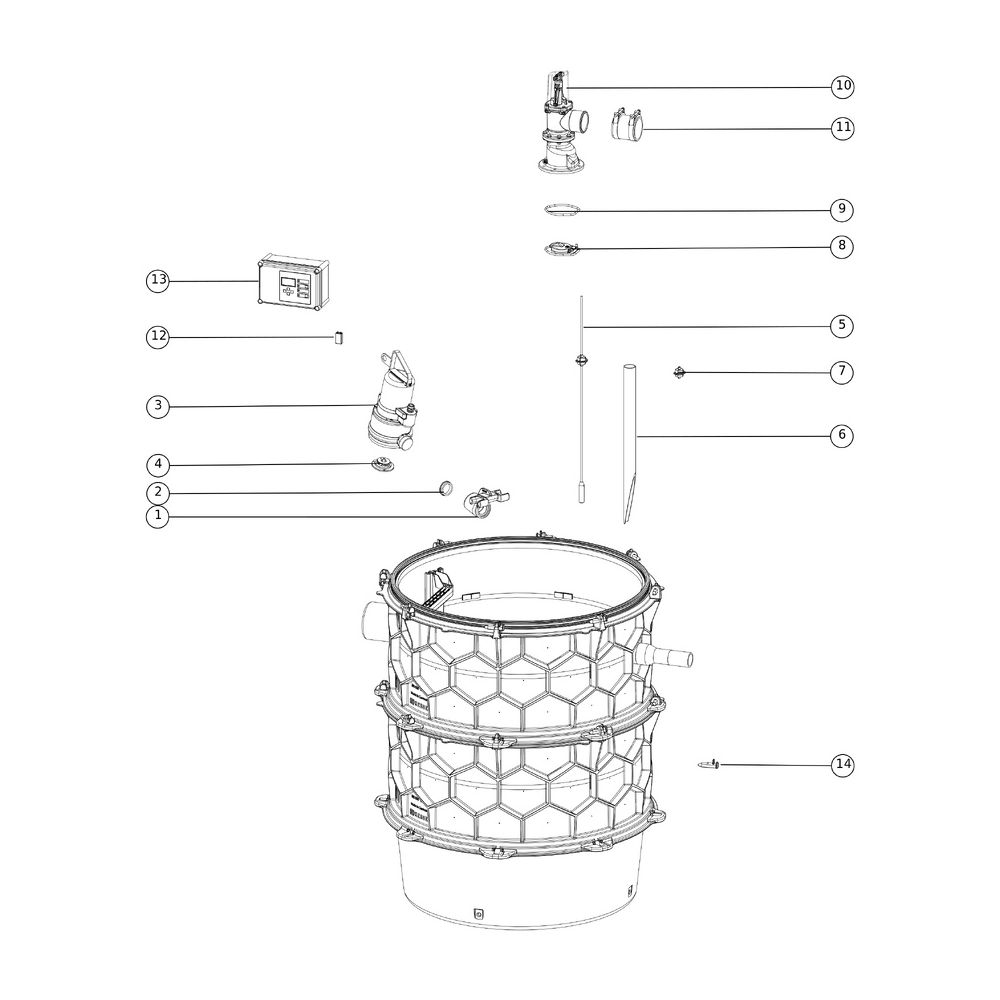

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum für die Nassaufstellung. Dieser Behälter in Schwarz bietet universale Anschlussmöglichkeiten für die Installation. Die Pumpe ist aus Gusseisen gefertigt und mit einem Schneidwerk ausgestattet, um fäkalienhaltiges Abwasser sicher zu fördern. Ein integrierter Rückflussverhinderer und ein Absperrschieber aus Kunststoff für die Druckleitung sind ebenfalls vorhanden. Die Pumpstation wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vor Ort anzuschließen sind.

Welche Steuerungsoptionen bietet die Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort. Dieses ist mit einem Motorschutzschalter und einer Pegelsonde zur hydrostatischen Niveauerfassung ausgestattet. Das Schaltgerät verfügt über die Schutzart IP 54 und bietet eine mehrzeilige Displayanzeige sowie eine Logbuchfunktion. Optional kann es über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) sind ebenfalls integriert.

Welche technischen Eigenschaften und Leistungsdaten zeichnen die STZ 1300 Pumpe aus?

Die integrierte STZ 1300 Pumpe ist für den Dauerbetrieb (S1) ausgelegt und erreicht eine maximale Förderleistung von 20 m³/h bei einer maximalen Förderhöhe von 21 m. Mit einer Drehzahl von 2900 U/min und einem Schneidwerk ist sie optimal für fäkalienhaltiges Abwasser geeignet. Die Pumpe arbeitet mit einer Betriebsspannung von 400 V und einer Nennstromaufnahme von 2,5 A. Die aufgenommene Motorleistung (P1) beträgt 1,3 kW, die Motorausgangsleistung (P2) 0,9 kW. Die Schutzart der Pumpe ist IP 68 (20m), und sie ist für eine Förderguttemperatur von bis zu 40 °C ausgelegt. Eine Temperaturüberwachung ist integriert, und die Netzanschlussleitung der Pumpe hat eine Länge von 10 m.

Für welche Einbausituationen ist die Pumpstation geeignet und welche Anschlussmöglichkeiten bietet sie?

Die KESSEL Aquapump XL ist für den Einbau ins Erdreich konzipiert und eignet sich für den Außeneinsatz. Sie erfüllt die Anforderungen der Norm EN 12050-1. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Der Sammelbehälter bietet einen Zulauf mit einer Nennweite von DN 150 (DA 160 mm) und einen waagerechten Druckabgang von DN 50 (DA 63 mm). Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind für DN 100 vorhanden. Das modulare KESSEL-Baukastensystem ermöglicht die Kombination mit verschiedenen Technikschacht-Varianten als Zubehör.

Technische Daten

• Nutzvolumen Behälter: 310 l
• Länge: 1240 mm
• Breite: 1240 mm
• Höhe: 1416 mm
• Gewicht netto: 172 kg
• Pumpe Typ: STZ 1300
• Leistung P1: 1,3 kW
• Förderleistung max.: 20 m³/h
• Förderhöhe max.: 21 m
• Betriebsspannung: 400 V

Die KESSEL Aquapump Pumpstation XL Tronic STZ 1300 bietet eine robuste und zuverlässige Lösung für die Abwasserentsorgung im Erdreich. Mit ihrer leistungsstarken STZ 1300 Pumpe, die eine Förderleistung von 20 m³/h und eine Förderhöhe von 21 m bei 1,3 kW Leistung erreicht, ist sie für anspruchsvolle Anwendungen geeignet. Die intelligente Steuerung und die widerstandsfähige Bauweise aus PE-Kunststoff sichern einen langlebigen und wartungsarmen Betrieb für fäkalienhaltiges Abwasser.

Lieferumfang

• 1x KESSEL Aquapump Pumpstation XL Tronic
• 1x STZ 1300 Pumpe
• 1x Schaltgerät Comfort
