Kessel Aquapump Pumpstation XL Tronic STZ 3700 Betriebsart S1, Abwasser fäkalienhaltig, Einbau ins Erdreich

Die Kessel Aquapump Pumpstation XL Tronic STZ 3700 S1 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist diese Pumpstation mit einer überflutbaren STZ 3700 Pumpe ausgestattet, die im Betriebsmodus S1 arbeitet. Die Niveauerfassung erfolgt hydrostatisch, und die Steuerung wird durch ein anwenderfreundliches Schaltgerät vom Typ Comfort sichergestellt. Sie bietet universale Anschlussmöglichkeiten und ist für die Nassaufstellung geeignet.

Wie ist die Pumpstation konstruiert?

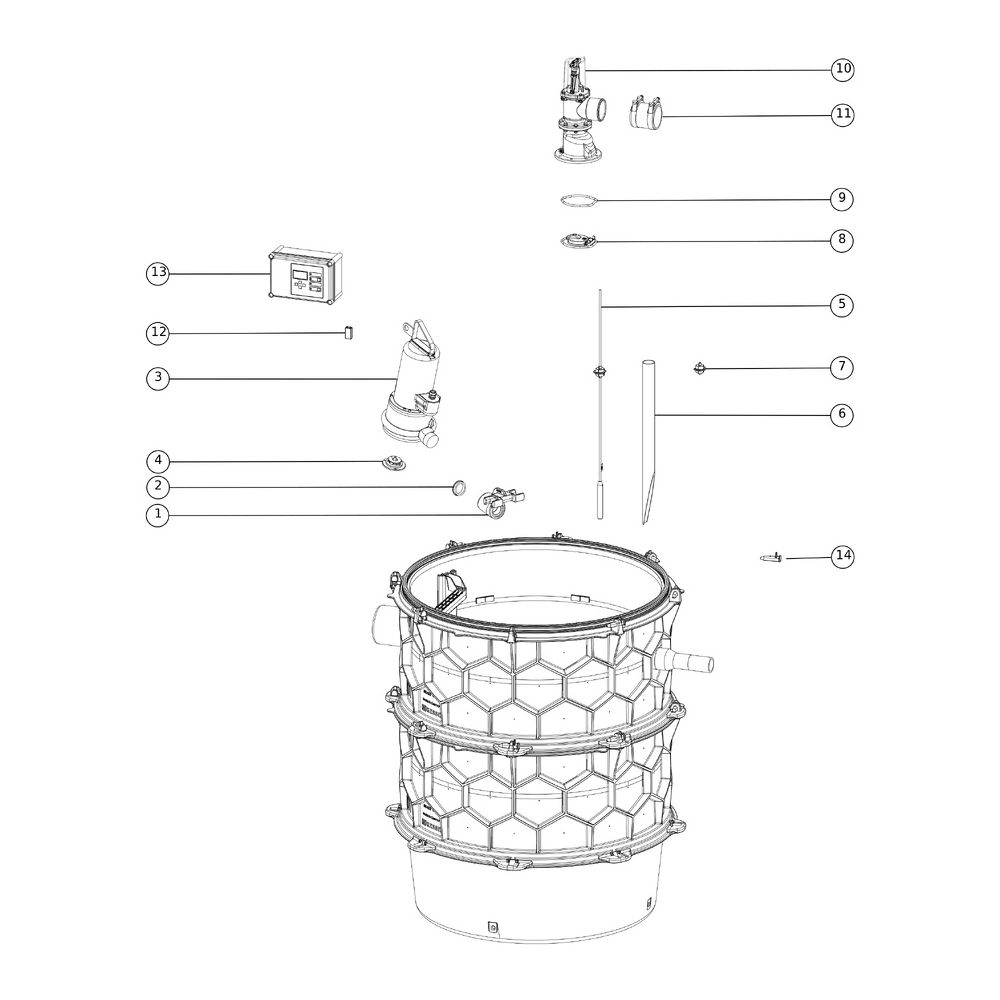

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Kunststoff (PE) und verfügt über einen offenen Pumpenraum für die Nassaufstellung. Die Pumpstation ist in Schwarz gehalten und besitzt ein Nutzvolumen von 310 Litern. Der waagrecht ausgeführte Druckabgang hat einen Nenndurchmesser von DN 50 (Rohraußendurchmesser 63 mm), während der Zulauf für DN 150 (Rohraußendurchmesser 160 mm) ausgelegt ist. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vom Anwender montiert und angeschlossen werden müssen. Ein Absperrschieber aus Kunststoff und ein integrierter Rückflussverhinderer sind vorhanden. Steighilfen sowie Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung mit einem Nenndurchmesser von DN 100 sind ebenfalls integriert. Die Pumpstation entspricht der Norm EN 12050-1 und ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil.

Welche Pumpentechnik kommt zum Einsatz?

Die Pumpstation ist mit einer überflutbaren STZ 3700 Pumpe ausgestattet, die direkt angeschlossen wird. Diese Pumpe erreicht eine Leistung P1 von 3,7 kW und eine Leistung P2 von 3,1 kW bei einer Drehzahl von 2900 U/min. Sie arbeitet im Dauerbetrieb (Betriebsart S1) und ist für eine maximale Förderhöhe von 35 Metern sowie einen maximalen Volumenstrom von 28 m³/h ausgelegt. Ein Schneidwerk ist integriert, um Feststoffe im Abwasser zu zerkleinern. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet und besitzt die Schutzart IP68 (bis 20 m Eintauchtiefe), die Isolationsklasse H und die Schutzklasse I. Mit einem Gewicht von 44 kg ist die Pumpe mit einer 10 Meter langen Anschlussleitung ausgestattet und hat einen Nennstrom von 6,4 A bei einer Betriebsspannung von 400 V und einer Netzfrequenz von 50 Hz.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät, das eine hydrostatische Niveauerfassung mittels Pegelsonde nutzt. Das Schaltgerät verfügt über einen Motorschutzschalter und einen Alarmgeber. Es bietet zudem einen potentialfreien Kontakt zur Einbindung in die Gebäudeleittechnik sowie eine GSM-Schnittstelle für Alarm- und Sammelstörmeldungen. Eine mehrzeilige Displayanzeige, ein Selbstdiagnosesystem (SDS), eine Batteriepufferung und eine Logbuchfunktion sind vorhanden. Die Schutzart des Schaltgeräts ist IP 54.

Welche Einbaubedingungen sind zu beachten?

Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und wird idealerweise in Kombination mit einem Schachtmodul installiert. Die Abmessungen der Pumpstation betragen 1240 mm in Länge und Breite sowie 1416 mm in der Höhe. Das Nettogewicht der gesamten Anlage beträgt 168 kg, das Bruttogewicht 191 kg.

Technische Daten

• Nutzvolumen: 310 l
• Pumpenleistung (P1): 3,7 kW
• Max. Förderhöhe: 35 m
• Max. Volumenstrom: 28 m³/h
• Betriebsart: S1
• Drehzahl: 2900 U/min
• Druckabgang: DN 50 (63 mm)
• Zulauf: DN 150 (160 mm)
• Schutzart Pumpe: IP68
• Gewicht netto: 168 kg

Die Kessel Aquapump Pumpstation XL Tronic STZ 3700 S1 bietet eine robuste und zuverlässige Lösung für die Förderung von fäkalienhaltigem Abwasser. Mit einer leistungsstarken 3,7 kW Pumpe, einer maximalen Förderhöhe von 35 Metern und einem Volumenstrom von 28 m³/h ist sie für anspruchsvolle Anwendungen geeignet. Die integrierte Steuerung mit hydrostatischer Niveauerfassung und vielfältigen Kommunikationsmöglichkeiten sichert einen effizienten und flexiblen Betrieb.

Lieferumfang

• 1x Kessel Aquapump Pumpstation XL Tronic STZ 3700 S1 (Behälter)
• 1x Pumpe STZ 3700
• 1x Schaltgerät Comfort
• 1x Sensorik (Pegelsonde)
