Kessel Aquapump Pumpstation XL Tronic STZ 2500 Betriebsart S1, Abwasser fäkalienhaltig, Einbau ins Erdreich

Die KESSEL Aquapump Pumpstation XL Tronic STZ 2500 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Diese Einzelanlage ist speziell für den Einbau ins Erdreich konzipiert und bietet eine zuverlässige Abwasserförderung. Ausgestattet mit einer überflutbaren STZ 2500 Pumpe in Betriebsart S1 und einer präzisen hydrostatischen Niveauerfassung, wird die Pumpstation über ein anwenderfreundliches Schaltgerät gesteuert.

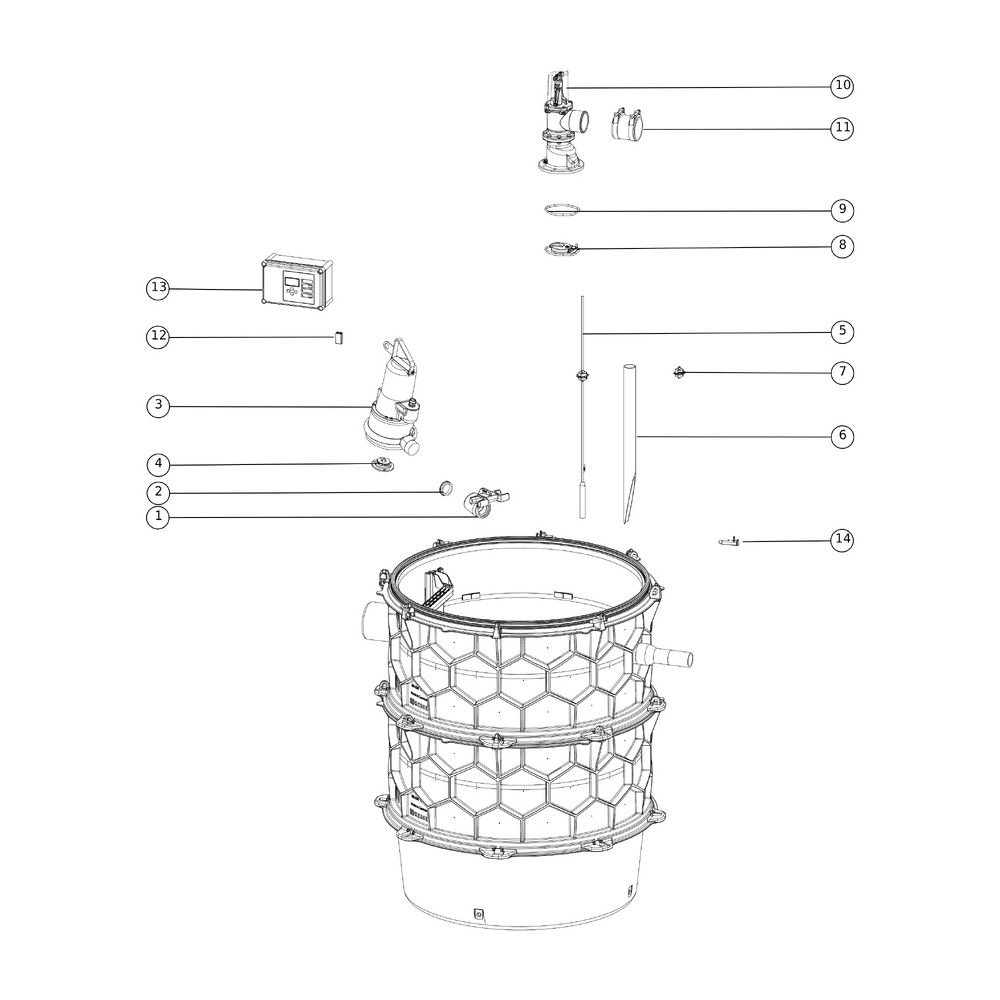

Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und ist für die Nassaufstellung mit einem offenen Pumpenraum ausgelegt. Die schwarze Pumpstation verfügt über universale Anschlussmöglichkeiten für Zulauf und Druckabgang. Die Druckleitung ist mit einem Absperrschieber aus Kunststoff und einem integrierten Rückflussverhinderer ausgestattet. Die Lieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei Pumpen und Sensorik noch installiert sowie das Schaltgerät angeschlossen werden müssen.

Welche Pumpentechnik und Leistungsmerkmale bietet die KESSEL Aquapump XL?

Im Herzen der Pumpstation arbeitet eine leistungsstarke, überflutbare STZ 2500 Pumpe. Diese ist für den Dauerbetrieb (S1) ausgelegt und erreicht eine maximale Förderleistung von 21 m³/h sowie eine Förderhöhe von bis zu 33 m. Das integrierte Schneidwerk sorgt für eine zuverlässige Zerkleinerung von Feststoffen im Abwasser. Die Pumpe ist direkt angeschlossen, arbeitet mit 400 V Betriebsspannung, hat eine Leistung P1 von 2,5 kW und eine Schutzart von IP 68 (bis 20 m Tiefe). Die Isolationsklasse ist H und die maximale Förderguttemperatur beträgt 40 °C.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit Motorschutzschalter und einer Pegelsonde zur hydrostatischen Niveauerfassung. Das Schaltgerät besitzt die Schutzart IP 54 und bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) unterstützt die Überwachung der Anlage. Über einen potentialfreien Kontakt kann die Steuerung in die Gebäudeleittechnik eingebunden werden. Zusätzlich ist eine GSM-Schnittstelle vorhanden, die Alarm- und Sammelstörmeldungen übermittelt.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und weist eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil auf. Mit einer Länge von 1240 mm, einer Breite von 1240 mm und einer Höhe von 1416 mm bietet sie ein Nutzvolumen von 310 Litern. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 50 (DA 63 mm). Der Zulauf hat eine Nennweite von DN 150 (DA 160 mm) mit einer maximalen Anbohrung von DN 150. Steighilfen und Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung mit DN 100 sind vorhanden.

Technische Daten

• Nutzvolumen: 310 l
• Max. Förderleistung: 21 m³/h
• Max. Förderhöhe: 33 m
• Leistung P1: 2,5 kW
• Betriebsspannung: 400 V
• Nennstrom: 4,4 A
• Schutzart Pumpe: IP 68 (20m)
• Schutzart Schaltgerät: IP 54
• Länge: 1240 mm
• Breite: 1240 mm
• Höhe: 1416 mm

Die KESSEL Aquapump Pumpstation XL Tronic STZ 2500 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung im Erdreich dar. Mit ihrer maximalen Förderleistung von 21 m³/h und einer Förderhöhe von 33 m, kombiniert mit einem intelligenten Schaltgerät und robuster Bauweise, ermöglicht sie eine effiziente und sichere Funktion. Die Möglichkeit zur Einbindung in die Gebäudeleittechnik und die hydrostatische Niveauerfassung unterstreichen den hohen technischen Standard dieser Einzelanlage.
