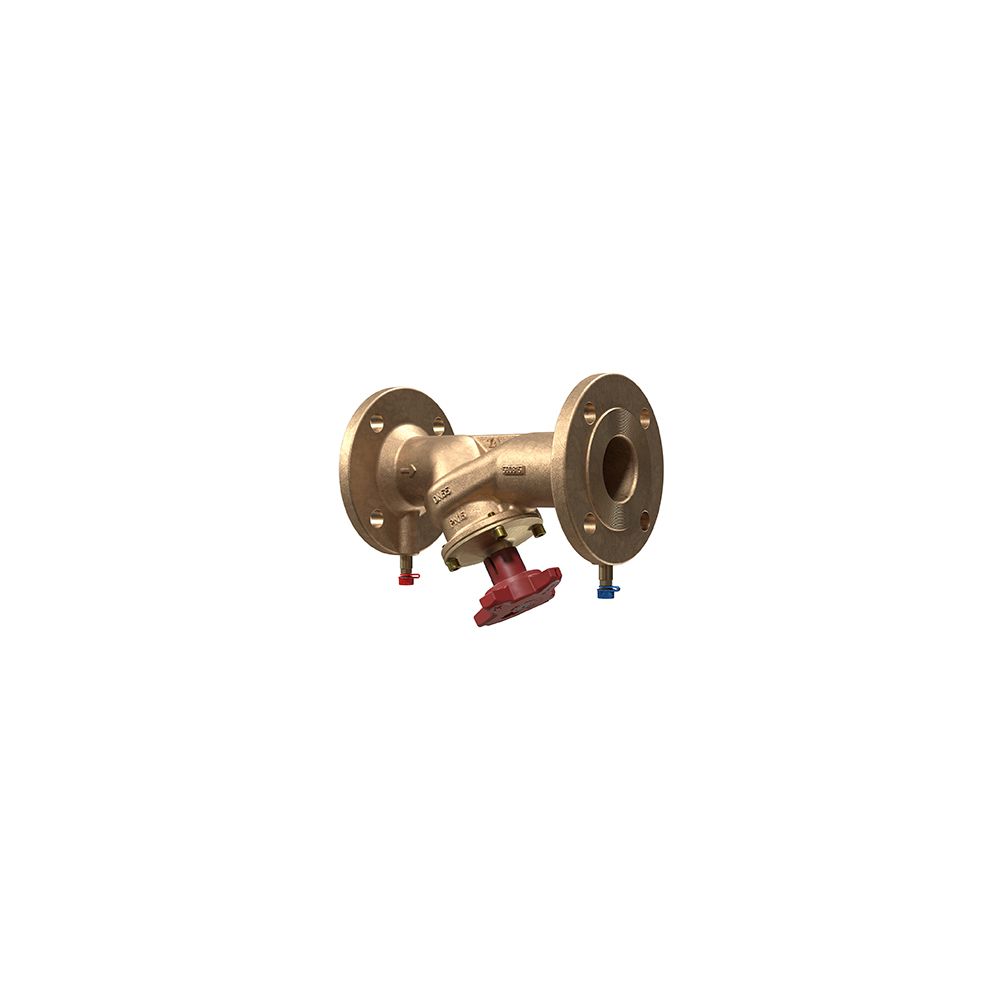

IMI TA Strangregulierventil STAF-R, Nennweite DN 65 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF-R mit Flanschanschluss in DN 65 und PN 16 ist ein präzises Einregulierungsventil aus Rotguss. Es ist speziell für den statischen hydraulischen Abgleich in hydraulischen Systemen konzipiert und bietet höchste Genauigkeit. Das Ventil eignet sich optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Brauchwasser- und Industrieanlagen, insbesondere in Umgebungen mit erhöhter Korrosionsgefahr.

Wie ist das STAF-R Ventil konstruiert?

Das Strangregulierventil STAF-R ist in robuster Schrägsitzbauweise gefertigt. Das Gehäuse besteht aus Rotguss, während die Innengarnitur aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt ist. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für zuverlässige Funktion. Die Sitzdichtung des Kegels ist mit einem O-Ring aus EPDM ausgestattet. Die Flansche entsprechen der Norm ISO 7005-3, und die Baulänge folgt ISO 5752 Serie 1 sowie DIN 3202 T1 F1.

Welche Funktionen bietet das Strangregulierventil für den Betrieb?

Das Ventil ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung, die über eine digitale Anzeige im Handrad ablesbar und plombierbar ist. Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (zweifach dichtend) integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Ein Standanzeiger ist vorhanden, und das Ventil ist für die Handbedienung geeignet. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich.

Für welche Medien und Temperaturen ist das Ventil ausgelegt?

Das IMI TA Strangregulierventil STAF-R ist vielseitig einsetzbar in Heizungs-, Klima-, Brauchwasser- und Industrieanlagen. Es ist besonders für die Sekundärseite in Heizungs- und Kältesystemen sowie in Bereichen mit erhöhter Korrosionsgefahr vorgesehen. Die Betriebstemperatur des Mediums kann dauerhaft von -10 °C bis +120 °C reichen, was eine breite Anwendungspalette abdeckt. Es ist speziell für Heizungswasser geeignet.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Werkstoff Gehäuse: Bronze (Rg 5)
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Kvs-Wert: 85
• Hydraulischer Abgleich: statisch
• Anschlussart: Flansch
• Bedienhöhe: 163
• Durchmesser Handrad: 120
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF-R bietet eine zuverlässige Lösung für den statischen hydraulischen Abgleich in anspruchsvollen Anlagen. Mit einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 16 ermöglicht das Ventil eine präzise Regelung und hohe Betriebssicherheit. Die robuste Bauweise aus Rotguss und AMETAL-C sowie die breite Einsatztemperatur von -10 °C bis +120 °C machen es zu einer langlebigen Komponente für Heizungs-, Klima- und Industrieanwendungen.
