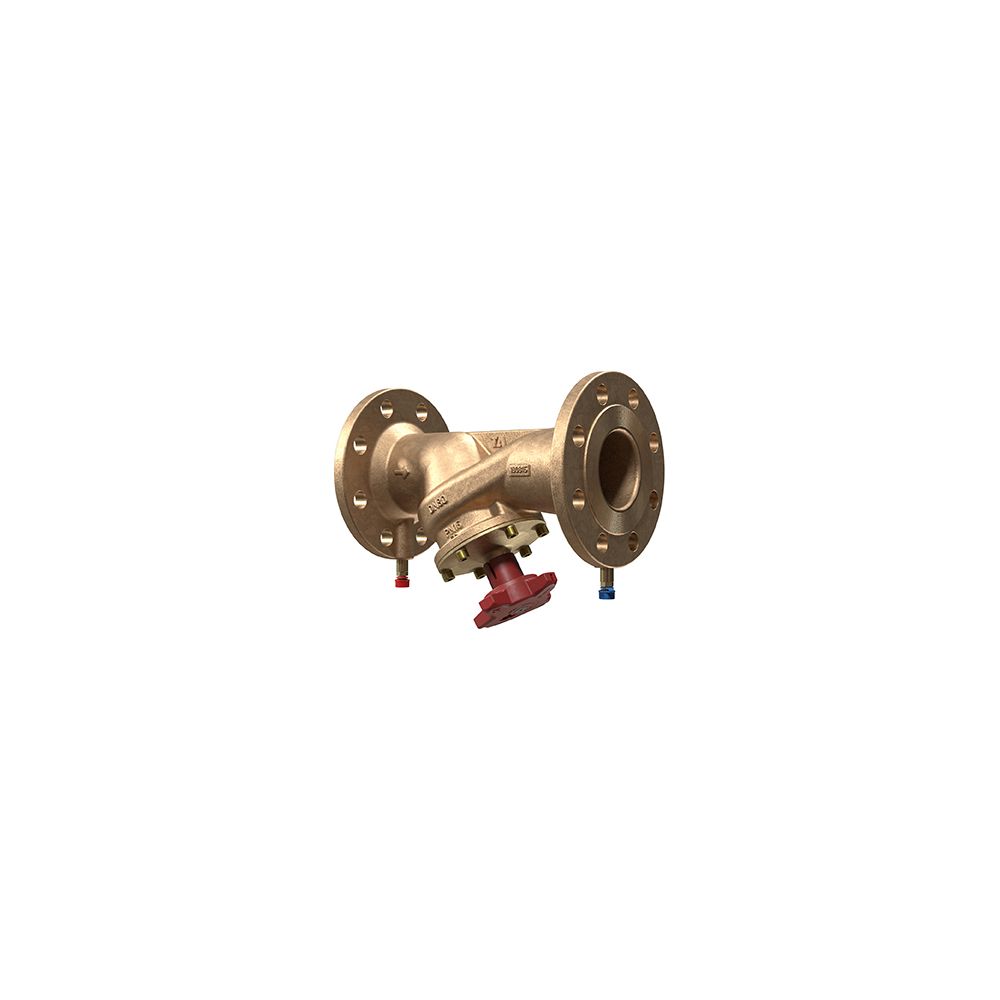

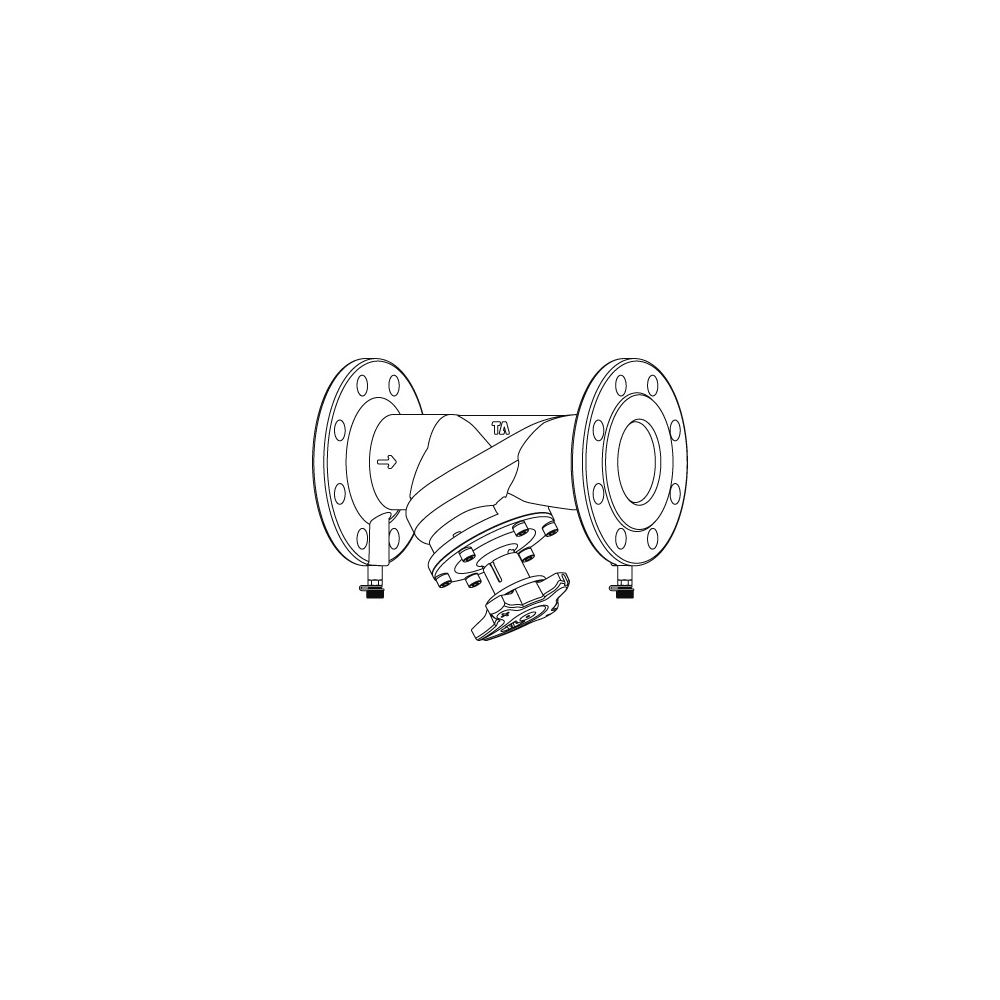

IMI TA Strangregulierventil STAF-R, Nennweite DN 80 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF-R mit Flanschanschluss ist ein manuell bedienbares Einregulierungsventil für den statischen hydraulischen Abgleich. Es ist für Heizungs-, Klima-, Brauchwasser- und Industrieanlagen konzipiert und eignet sich besonders für die Sekundärseite in Heizungs- und Kältesystemen, wo eine erhöhte Korrosionsgefahr besteht. Mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 16 bietet es präzise Einregulierung und hohe Genauigkeit.

Welche Materialien und Bauweise zeichnen das Strangregulierventil aus?

Das Strangregulierventil STAF-R ist in Schrägsitzbauweise gefertigt und verfügt über ein Gehäuse aus Rotguss (Bronze, Rg 5). Die Innengarnitur besteht aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Diese Materialwahl sichert eine hohe Beständigkeit und Langlebigkeit des Ventils. Die Flansche sind nach ISO 7005-3 ausgeführt, und die Baulänge entspricht ISO 5752 Serie 1 sowie DIN 3202 T1 F1.

Wie erfolgt die präzise Einstellung und Messung?

Eine stufenlose Voreinstellung wird durch eine Hubbegrenzung ermöglicht und über eine digitale Anzeige im Handrad dargestellt. Die Einstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit O-Ring aus EPDM sichern die Funktion. Ein Messanschluss und ein Standanzeiger sind vorhanden.

Für welche Anwendungen ist das Ventil geeignet und welche technischen Standards erfüllt es?

Das Strangregulierventil ist für den Einsatz in Heizungs-, Klima-, Brauchwasser- und Industrieanlagen vorgesehen. Es ist für Heizungswasser geeignet und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Der Nenndruck beträgt PN 16. Das Ventil ist für Handbedienung vorgesehen und erfordert kein Spezialwerkzeug. Ein Messanschluss und ein Standanzeiger sind vorhanden.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 16
• Werkstoff Gehäuse: Bronze (Rg 5)
• Innengarnitur: AMETAL-C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Anschluss: Flansch
• Hydraulischer Abgleich: statisch
• Kvs-Wert: 123
• Bedienhöhe: 172
• Durchmesser Handrad: 120

Das IMI TA Strangregulierventil STAF-R mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 16 aus Rotguss ist eine zuverlässige Lösung für den statischen hydraulischen Abgleich. Die präzise Voreinstellung mit digitaler Anzeige und die integrierten Messnippel ermöglichen eine effiziente Systemoptimierung. Dieses Ventil ist für einen breiten Temperaturbereich von -10 °C bis +120 °C ausgelegt und eignet sich für vielfältige Anwendungen in Heizungs-, Klima- und Industrieanlagen.
