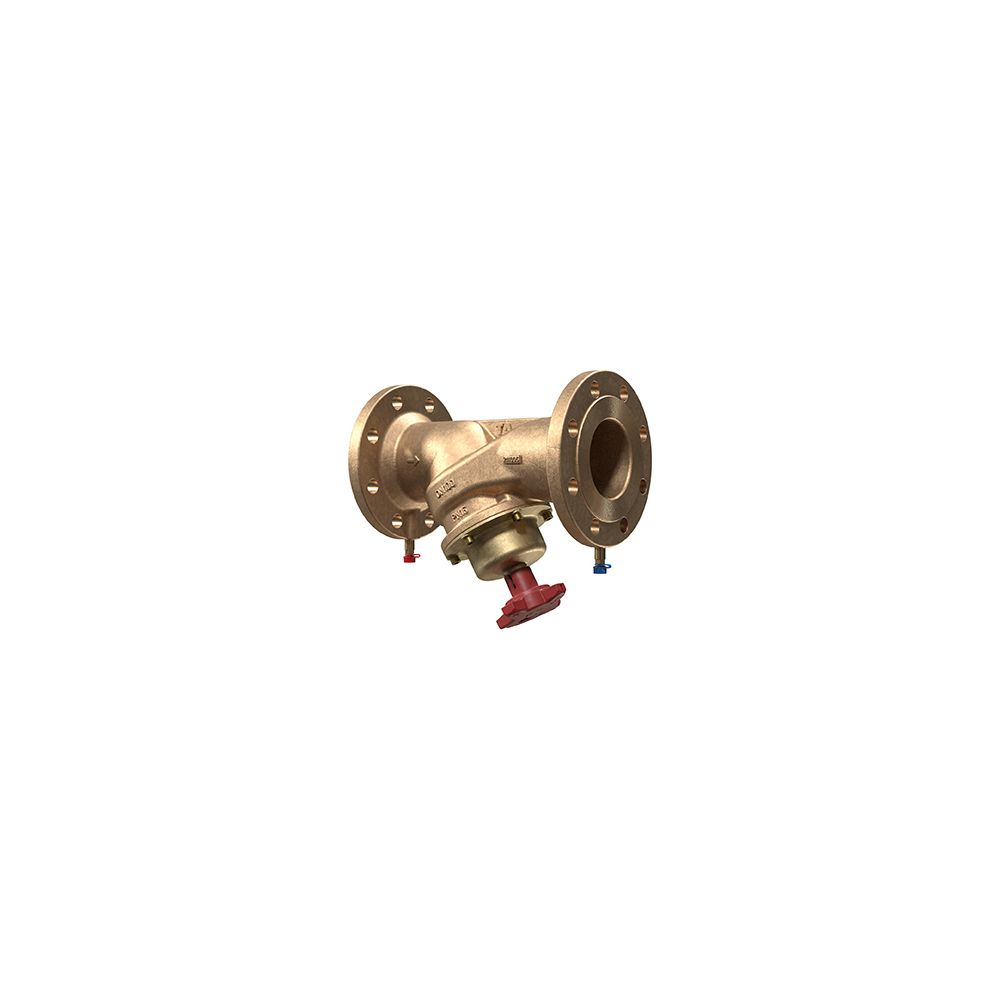

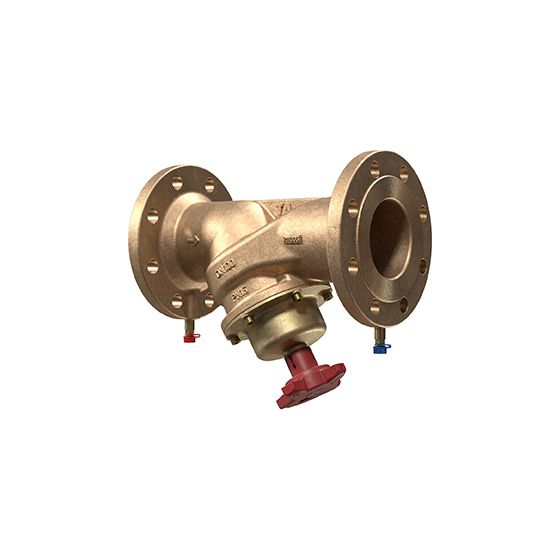

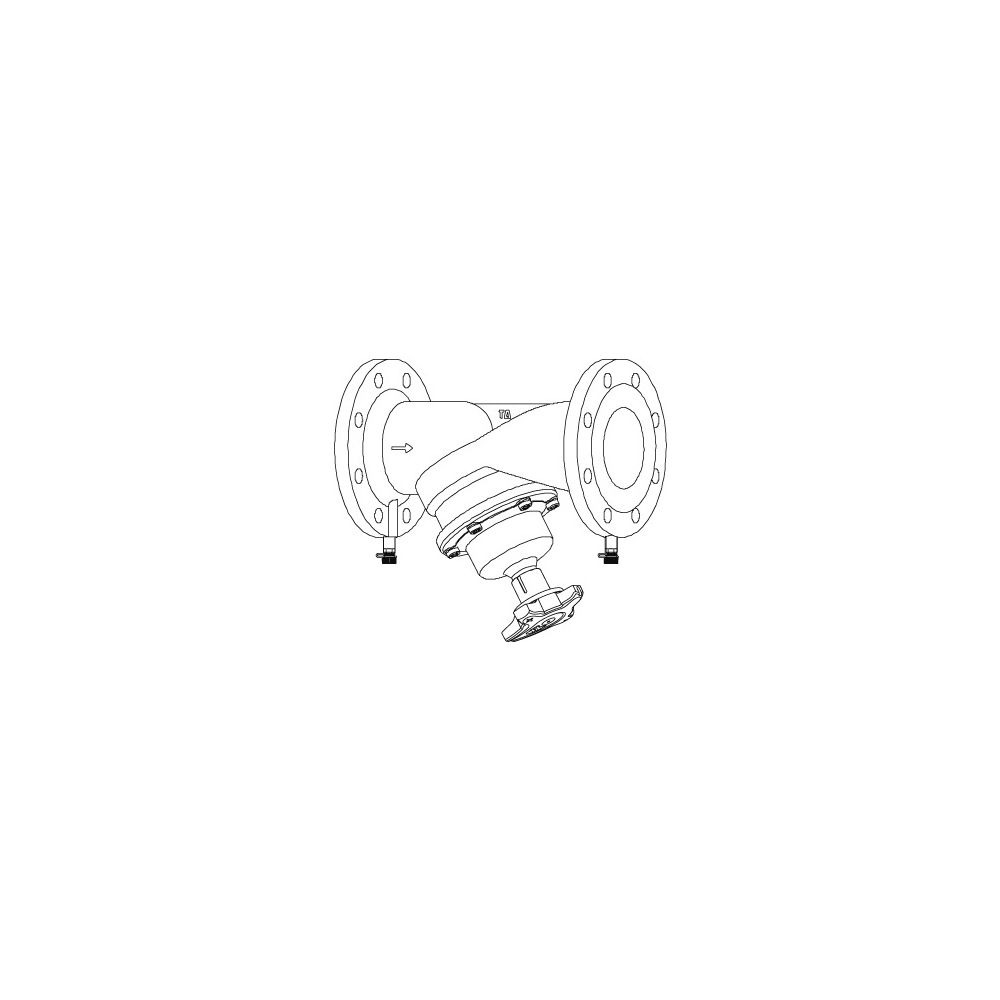

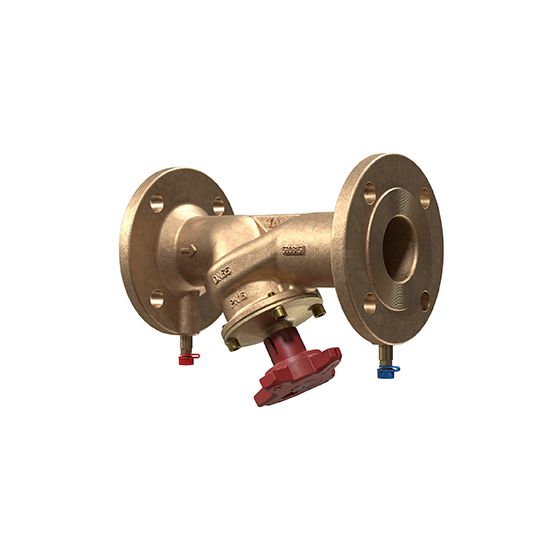

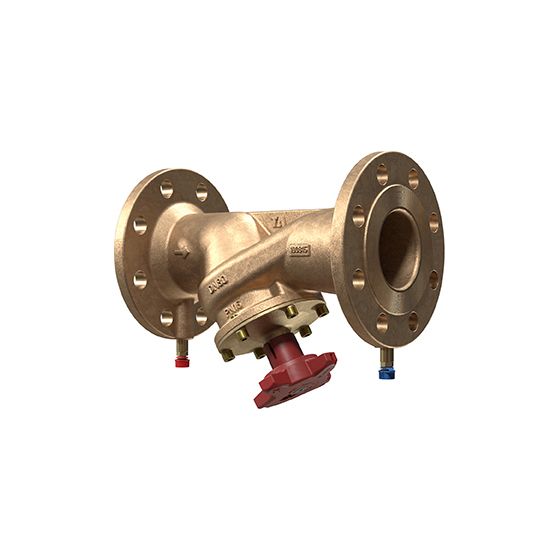

IMI TA Strangregulierventil STAF-R, Nennweite DN 125 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF-R mit Flanschanschluss ist ein präzises und manuell betätigtes Einregulierungsventil für hydraulische Systeme. Es ist in der Ausführung DN 125 und für einen Nenndruck von PN 16 konzipiert. Das Ventil aus Rotguss ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Brauchwasser- und Industrieanlagen geeignet, insbesondere dort, wo eine erhöhte Korrosionsgefahr besteht.

Welche Einsatzbereiche deckt das STAF-R Strangregulierventil ab?

Das IMI TA Strangregulierventil STAF-R findet seinen Einsatz in Heizungs-, Klima-, Brauchwasser- und Industrieanlagen. Es ist speziell für die Sekundärseite in Heizungs- und Kältesystemen konzipiert und bietet eine hohe Genauigkeit. Durch die Materialwahl ist es auch für Umgebungen mit höherer Korrosionsgefahr eine passende Lösung. Die Flansche entsprechen der Norm ISO 7005-3, und die Baulänge ist nach ISO 5752 Serie 1, DIN 3202 T1 F1 ausgeführt.

Welche Materialien und Dichtungen werden verwendet?

Das Gehäuse des Strangregulierventils besteht aus robustem Rotguss, auch als Bronze bekannt, mit der Werkstoffgüte Bronze (Rg 5). Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt. Für die Sitzdichtung wird ein Ventilkegel mit einem O-Ring aus EPDM verwendet, der eine zuverlässige Abdichtung ermöglicht. Der Ventilkegel ist druckentlastet und die Spindel nichtsteigend mit O-Ring-Abdichtung.

Wie erfolgt die präzise Einstellung und Messung?

Eine stufenlose Voreinstellung des Ventils wird durch eine Hubbegrenzung realisiert. Die digitale Anzeige im Handrad ermöglicht eine genaue Ablesung der Einstellung, welche zudem plombierbar ist. Für die Messung von Druckverlust und Durchfluss sind selbstdichtende Messnippel vorhanden, die eine zweifache Abdichtung aufweisen. Ein Messanschluss ist vorhanden. Alle Bedienungselemente sind praktisch auf der Handradseite angeordnet, und für die Bedienung ist kein Spezialwerkzeug erforderlich. Das Ventil ist mit einem Standanzeiger ausgestattet und für den statischen hydraulischen Abgleich geeignet.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 16
• Betriebstemperatur: -10 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (Rotguss)
• Werkstoffgüte: Bronze (Rg 5)
• Kvs-Wert: 294
• Durchmesser Handrad: 120
• Bedienhöhe: 259
• Winkel der Spindel: 45
• Hydraulischer Abgleich: statisch

Das IMI TA Strangregulierventil STAF-R bietet eine präzise Regelung und hohe Zuverlässigkeit für diverse Anlagen. Mit einem Nenndurchmesser von DN 125 und einem Nenndruck von PN 16 ist es für anspruchsvolle hydraulische Systeme ausgelegt. Die robuste Konstruktion aus Rotguss und AMETAL-C sowie die einfache Handhabung durch die digitale Voreinstellung und die Messnippel machen es zu einer effizienten Komponente in Heizungs-, Klima- und Industrieanwendungen. Es ist für einen Betriebstemperaturbereich von -10 °C bis 120 °C spezifiziert.
