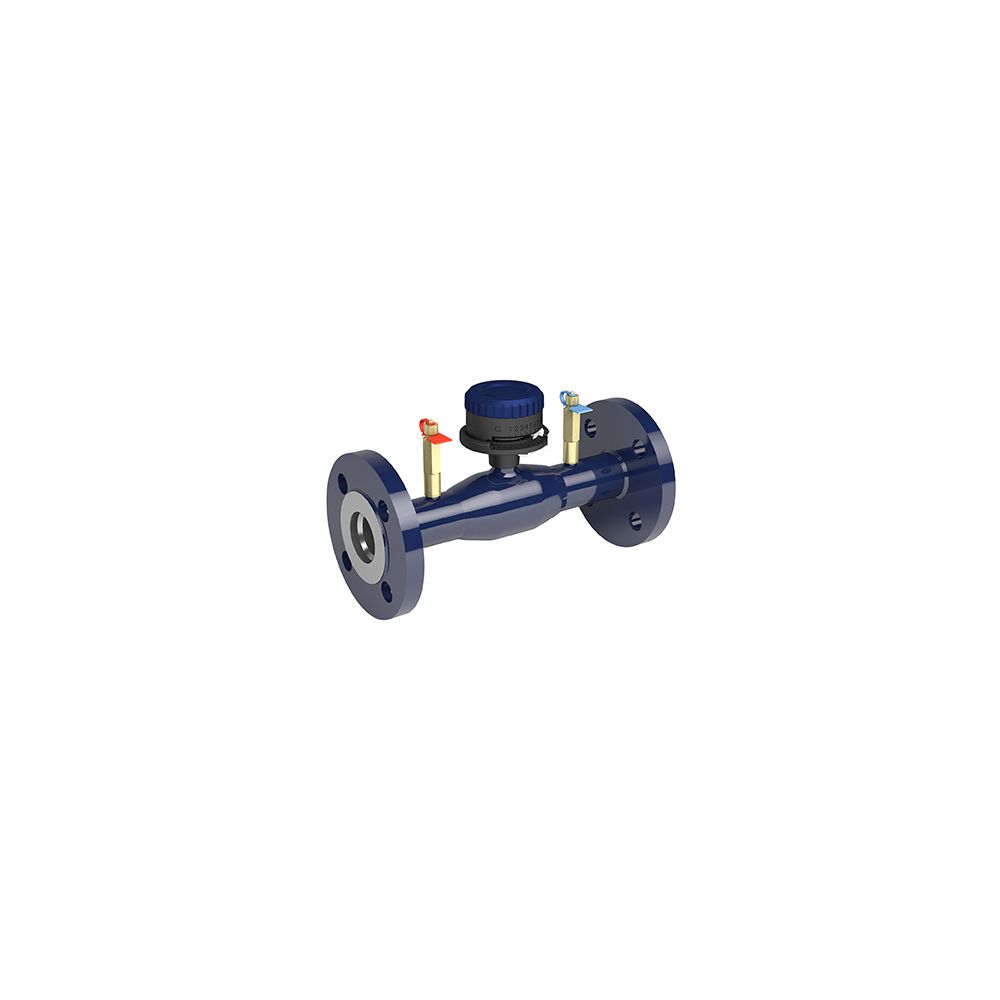

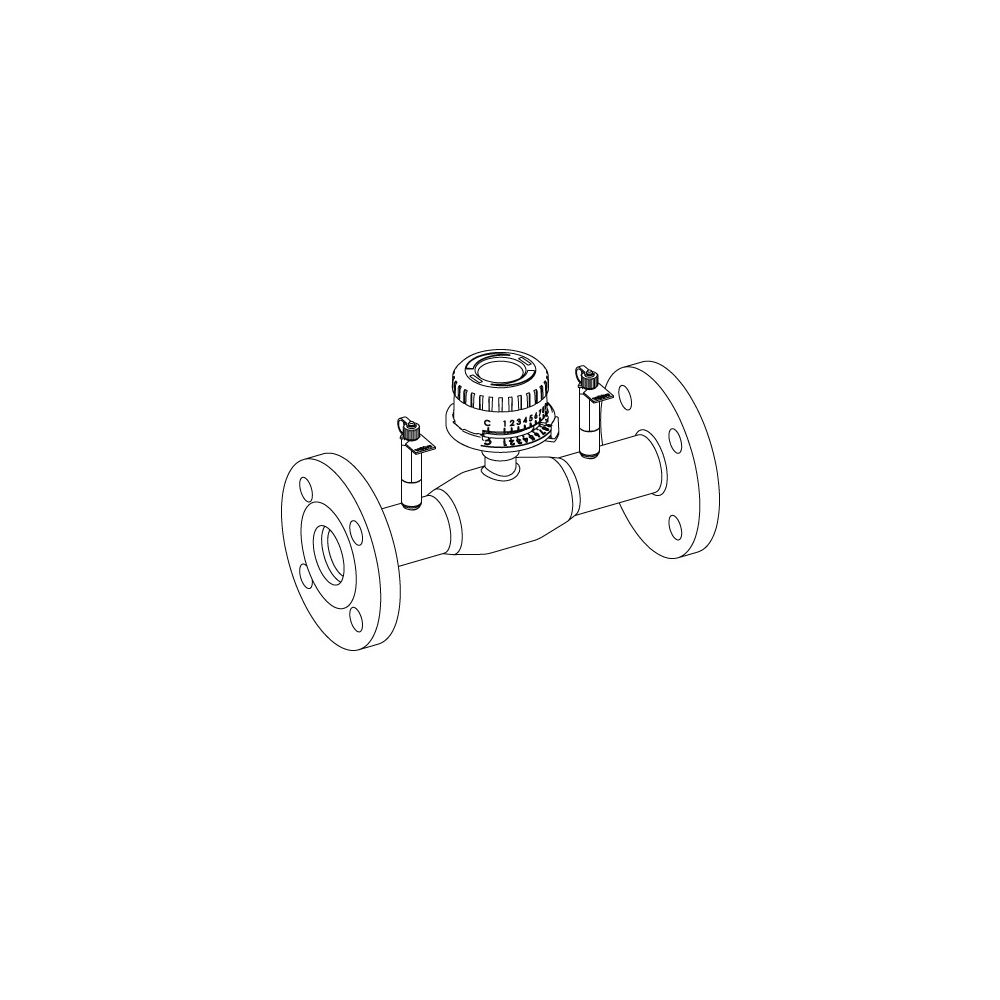

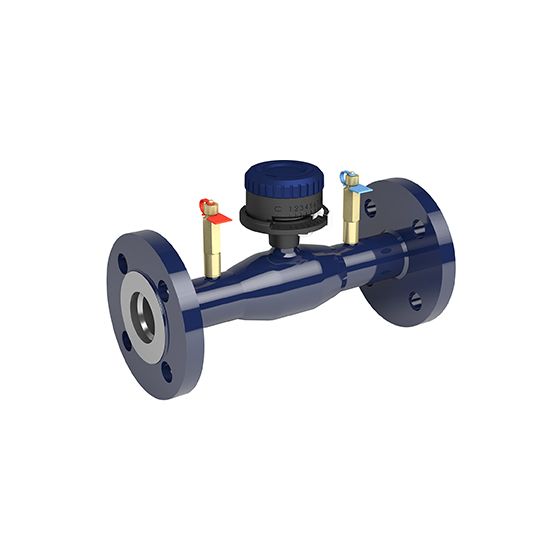

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 20 Nenndruck PN 25, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl, konzipiert für den Einsatz in Heizungs- und Kühlsystemen. Mit Flanschanschlüssen und einer Druckklasse von PN 25 ermöglicht es präzises Einregulieren, Voreinstellen, Messen und Absperren von Medien wie sauerstofffreiem Wasser und Glykol in Anlagen mit einem Nenndurchmesser von DN 20.

Welche Funktionen bietet das TA-BVS 143?

Das TA-BVS 143 von IMI TA ist ein Einregulierungsventil aus Stahl mit gleichprozentiger Kennlinie. Es kann zur Einregulierung eingesetzt werden, ist für Voreinstellungen vorgesehen und bietet zusätzlich Funktionen für das Messen sowie das Absperren. Damit eignet sich das Ventil als Bestandteil in Heizungs- und Kälteanlagen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Für den Dauerbetrieb liegt der Medienbereich bei -20 °C bis 120 °C. Das Ventil ist nicht für Dampf geeignet. Als Medien sind sauberes Heizungs- oder Kühlwasser angegeben, zum Beispiel oxygenfreies Wasser und Glykol. Bei Temperaturen unter -20 °C ist eine Kontaktaufnahme mit IMI Hydronic Engineering erforderlich.

Aus welchen Materialien besteht das TA-BVS 143?

Das Gehäuse des Ventils besteht aus Stahl P235GH (EN 1.0345). Die Kugel ist aus Edelstahl X5CrNi18-10 (EN 1.4301) gefertigt, wobei für DN 15-50 auch PA-GF30 verwendet wird. Die Kugelabdichtung besteht aus gehärtetem PTFE+GF. Die Spindel ist aus Edelstahl X8CrNiS18-9 (EN 1.4305) und die Spindelabdichtung aus FPM. Messnippel aus Messing und ein Handrad aus PA-GF50 ergänzen die Materialauswahl.

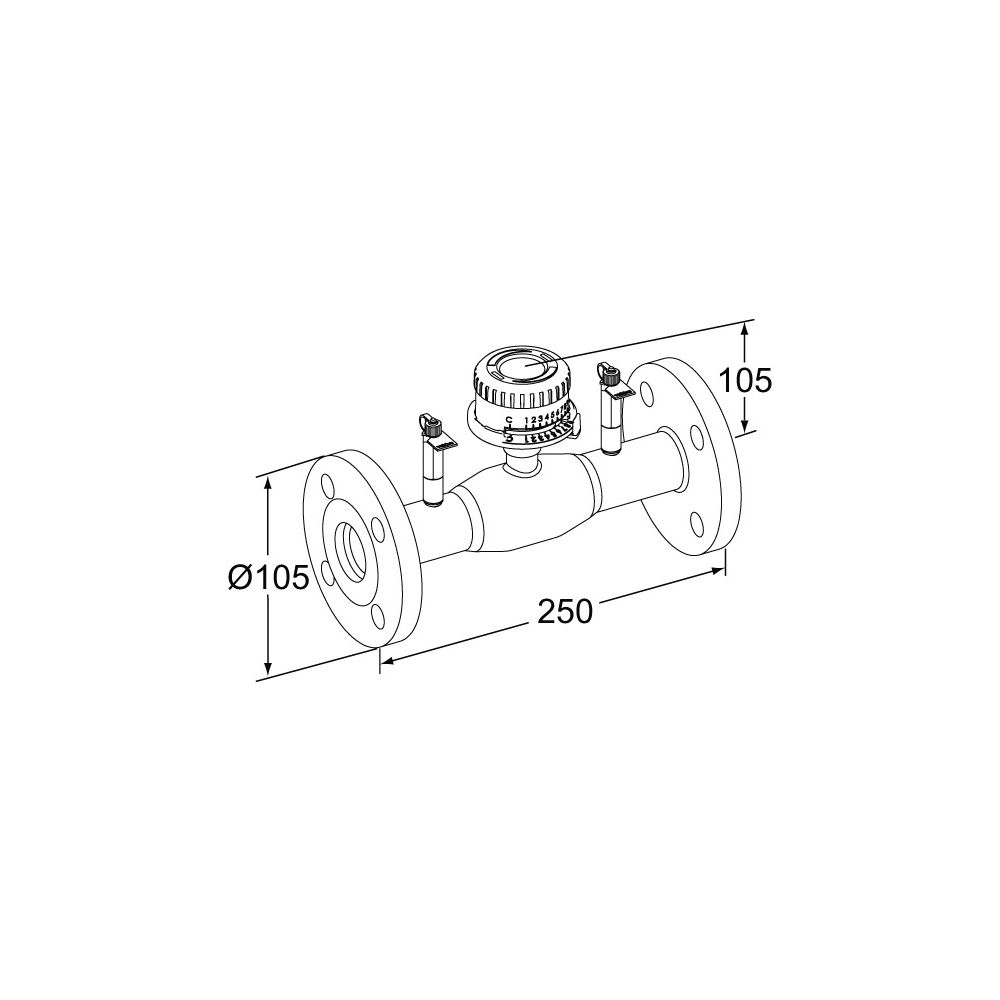

Technische Daten

• Nenndurchmesser: DN 20
• Druckklasse: PN 25
• Anschlussart: Flansch
• Kvs-Wert: 8,18
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Werkstoff Kugel: Edelstahl X5CrNi18-10 (EN 1.4301)
• Kugelabdichtung: Gehärtetes PTFE+GF
• Spindelabdichtung: FPM

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige Lösung für die präzise hydraulische Einregulierung in Heizungs- und Kühlsystemen. Mit seinem robusten Stahlgehäuse, einer Druckklasse von PN 25 und einem Nenndurchmesser von DN 20 ist es für anspruchsvolle Anwendungen mit Medien wie sauerstofffreiem Wasser und Glykol im Temperaturbereich von -20 °C bis 120 °C ausgelegt. Die Möglichkeit zur Handbedienung und der integrierte Messanschluss unterstreichen die Funktionalität dieses Ventils.
