IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 32 Nenndruck PN 25, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein Einregulierungsventil aus Stahl für Heizungs- und Kälteanlagen. Für DN 32 und PN 25 ausgelegt, ermöglicht es Einregulieren, Voreinstellen, Messen und Absperren – vorgesehen für den Betrieb mit sauberen Medien wie oxygenfreiem Wasser und Glykol.

Wofür ist das TA-BVS 143 Strangregulierventil ausgelegt?

Das TA-BVS 140/143 ist als Einregulierungsventil für Heizungs- und Kühlungssysteme mit sauerstofffreiem Wasser beschrieben. Der Einsatzbereich liegt in Heizungs- und Kälteanlagen. Als Medien werden sauberes Heizungs- oder Kühlwasser genannt, zum Beispiel oxygenfreies Wasser sowie Glykol. Das Ventil ist für Handbedienung vorgesehen und zeichnet sich durch eine hohe Korrosionsfestigkeit aus.

Welche Funktionen unterstützt das Einregulierungsventil?

Für die Regelung und Betriebsaufnahme sind mehrere Funktionen angegeben: Einregulieren mit gleichprozentiger Kennlinie, Voreinstellen, Messen sowie Absperren. Dazu ist ein Messanschluss bzw. Messnippel vorhanden; außerdem ist ein Standanzeiger angegeben. Ein eingebautes Thermometer ist nicht vorgesehen.

Welche Temperatur- und Mediengrenzen gelten?

Die maximale Betriebstemperatur ist mit 120 Grad C angegeben; das Ventil ist nicht für Dampf geeignet. Für die minimale Betriebstemperatur wird -20 Grad C genannt. Für Medien wird sauberes Heizungs- oder Kühlwasser angegeben, inklusive oxygenfreiem Wasser und Glykol. Für unter -20 Grad C ist laut Text die Kontaktaufnahme mit IMI Hydronic Engineering vorgesehen.

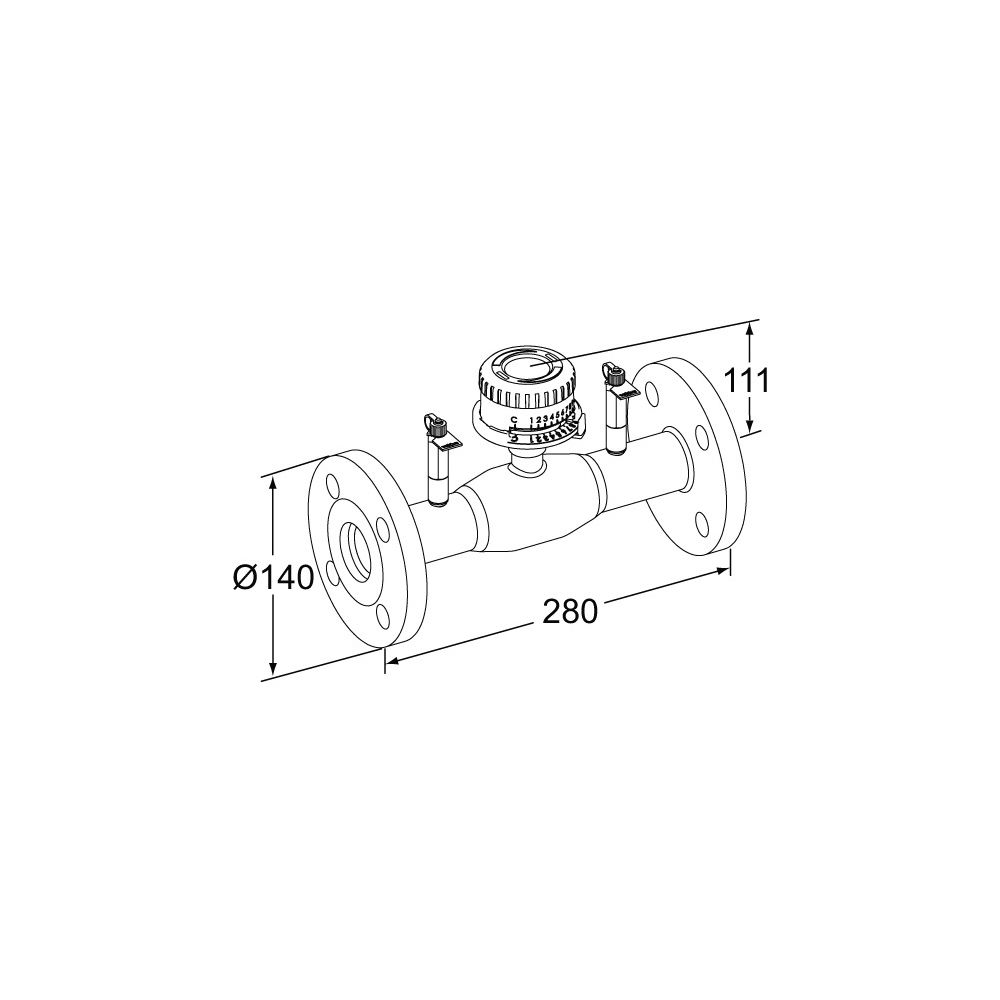

Wie ist das TA-BVS 143 aufgebaut?

Das Ventil wird aus Stahl gefertigt: Gehäuse: Stahl P235GH (EN 1.0345). Weitere Werkstoffe sind genannt: Kugel: Edelstahl X5CrNi18-10 (EN 1.4301), außerdem DN 15-50 ebenfalls PA-GF30. Die Kugelabdichtung ist als gehärtetes PTFE+GF beschrieben, die Spindel als Edelstahl X8CrNiS18-9 (EN 1.4305); Spindelabdichtung: FPM. Als Bauteile für die Messung wird Messing für den Messnippel genannt und das Handrad: PA-GF50. Für die Installation und Bedienung ist kein Spezialwerkzeug erforderlich.

Welche Anschlüsse und Druckklasse sind vorgesehen?

Das TA-BVS 143 ist als Einregulierungsventil mit Flanschen beschrieben. Für die Anschlussausführung sind Anschluss 1: Flansch und Anschluss 2: Flansch angegeben, ebenso Flansche nach EN 1092-1, ISO 7005-1. Die Druckklasse ist PN 25 und die Dimension bzw. der Nenndurchmesser ist DN 32. Der Kvs-Wert ist mit 17,3 angegeben.

Technische Daten

• Nenndurchmesser: DN 32
• Druckklasse: PN 25
• Anschlussart: Flansch
• Kvs-Wert: 17,3
• Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
• Geeignet für Heizungswasser: ja
• Mit Messanschluss: ja
• Mit Standanzeiger: ja
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Werkstoff Kugel: Edelstahl X5CrNi18-10 (EN 1.4301)

Mit dem IMI TA TA-BVS 143 lassen sich Stränge in Heizungs- und Kälteanlagen einregulieren, voreinstellen, messen und absperren. Das Ventil ist als Strangregulierventil für DN 32 und PN 25 ausgelegt, für Handbedienung vorgesehen und für Medien wie oxygenfreies Wasser sowie Glykol im Bereich -20 bis 120 Grad C beschrieben.
