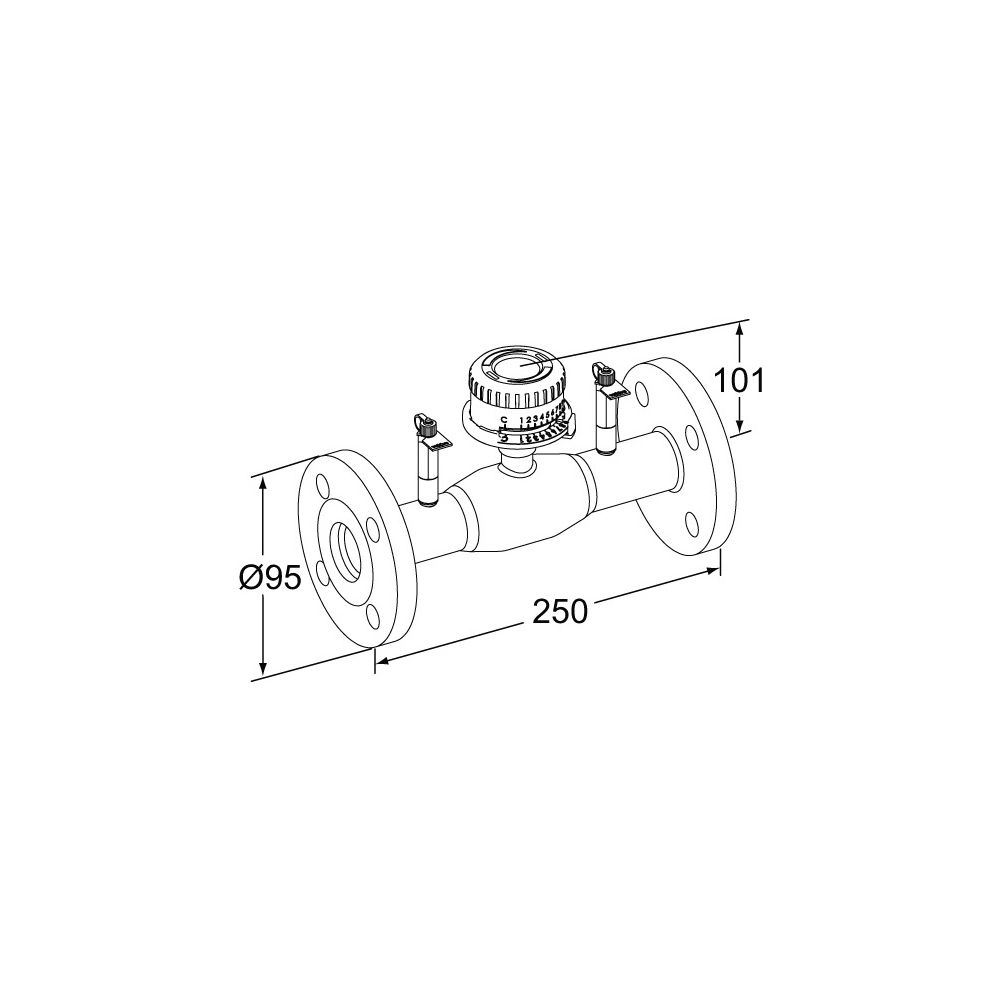

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 15 Nenndruck PN 25, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl, das speziell für den Einsatz in Heizungs- und Kälteanlagen entwickelt wurde. Mit einem Nenndurchmesser von DN 15 und einer Druckklasse von PN 25 bietet es Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren. Es ist für Medien wie sauerstofffreies Wasser und Glykol geeignet und zeichnet sich durch hohe Korrosionsfestigkeit aus.

Welche Funktionen bietet das TA-BVS 143?

Das IMI TA Strangregulierventil TA-BVS 143 ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie. Zusätzlich sind Funktionen wie Voreinstellen, Messen und Absperren integriert. Es ist für die Handbedienung geeignet und verfügt über einen Messanschluss sowie einen Messnippel und einen Standanzeiger zur einfachen Überwachung.

Für welche Anwendungen ist das Ventil geeignet?

Dieses Einregulierungsventil ist für den zuverlässigen Einsatz in Heizungs- und Kälteanlagen konzipiert. Es eignet sich für sauberes Heizungs- oder Kühlwasser, insbesondere sauerstofffreies Wasser und Glykol. Die maximale Betriebstemperatur beträgt 120 °C und die minimale Betriebstemperatur -20 °C. Das Ventil ist nicht für Dampf geeignet.

Aus welchen Materialien besteht das TA-BVS 143?

Das Gehäuse des Ventils ist aus Stahl P235GH (EN 1.0345) gefertigt, was zu einer hohen Korrosionsfestigkeit beiträgt. Die Kugel besteht aus Edelstahl X5CrNi18-10 (EN 1.4301), bei DN 15-50 zusätzlich aus PA-GF30. Die Kugelabdichtung ist aus gehärtetem PTFE+GF, die Spindel aus Edelstahl X8CrNiS18-9 (EN 1.4305) und die Spindelabdichtung aus FPM. Messnippel sind aus Messing und das Handrad aus PA-GF50. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Wie erfolgt die Installation und Anbindung?

Die Anbindung des Strangregulierventils erfolgt über Flanschanschlüsse (Anschluss 1 und Anschluss 2 sind Flansche). Für die Montage ist kein Spezialwerkzeug erforderlich. Das Ventil ist mit einem Kvs-Wert von 2,61 ausgestattet.

Technische Daten

• Typ: TA-BVS 143
• Nenndurchmesser: DN 15
• Druckklasse: PN 25
• Anschlussart: Flansch
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Kvs-Wert: 2,61
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Max. Druckunterschied bei 20 °C: 0

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige Lösung für die präzise hydraulische Regelung in Heizungs- und Kälteanlagen. Mit seinem Gehäuse aus Stahl, dem Nenndurchmesser DN 15 und der Druckklasse PN 25 ist es für anspruchsvolle Anwendungen mit Medientemperaturen von -20 °C bis 120 °C ausgelegt. Die Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren ermöglichen eine effiziente Systemhydraulik.
