IMI TA Strangregulierventil STAF-SG, Nennweite DN 100 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF-SG ist ein präzises Einregulierungsventil mit Flanschanschluss in DN 100 und PN 25. Es wurde für hydraulische Systeme in Heizungs-, Klima- und Industrieanlagen entwickelt und bietet höchste Genauigkeit für den statischen hydraulischen Abgleich, insbesondere auf der Sekundärseite. Das Gehäuse aus Sphäroguss EN-GJS-400-15 sorgt für eine robuste Konstruktion.

Für welche Anwendungen ist das IMI TA STAF-SG Strangregulierventil konzipiert?

Das IMI TA Strangregulierventil STAF-SG ist speziell für den Einsatz in Heizungs-, Klima- und Industrieanlagen entwickelt. Es dient der präzisen Einregulierung von Volumenströmen in hydraulischen Systemen, insbesondere auf der Sekundärseite von Heizungs- und Kältesystemen. Die Schrägsitzbauweise unterstützt eine effiziente Funktion für den statischen hydraulischen Abgleich. Eine Eignung für warmes Trinkwasser oder Leitungswasser ist nicht gegeben.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus Sphäroguss EN-GJS-400-15 (Gusseisen GGG 40), was eine hohe Beständigkeit bietet. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie ein druckentlasteter Ventilkegel sind integriert. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Die Flansche entsprechen ISO 7005-2 und die Baulänge ISO 5752 Serie 1, DIN 3202 T1 F1. Der Oberflächenschutz ist beschichtet.

Wie erfolgt die Bedienung und Messung des Ventils?

Die stufenlose Voreinstellung des Ventils erfolgt über eine Hubbegrenzung und eine digitale Anzeige im Handrad, welche plombierbar ist. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorhanden. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Das Ventil ist für Handbedienung geeignet und verfügt über einen Standanzeiger sowie Messanschlüsse. Für die Installation und Einstellung ist kein Spezialwerkzeug erforderlich.

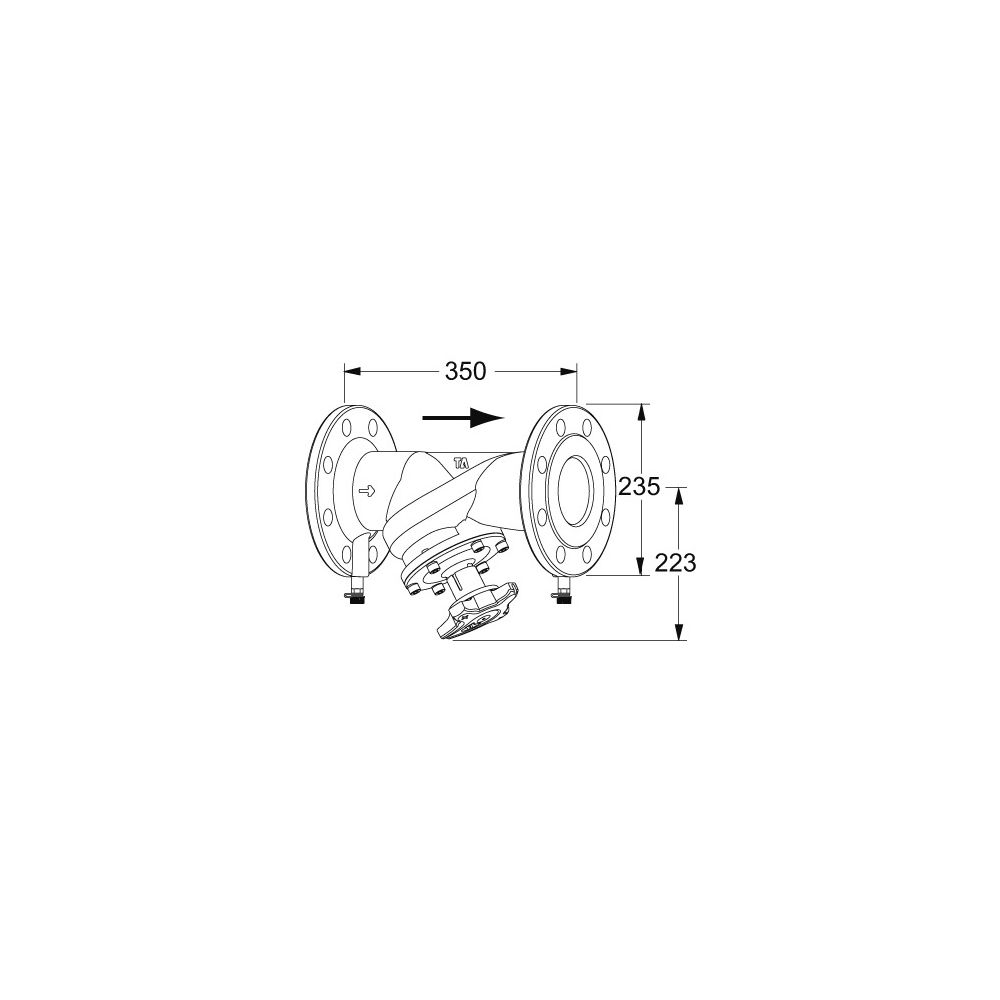

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-15
• Werkstoff Innengarnitur: AMETAL-C
• Anschlussart: Flansch
• Kvs-Wert: 185
• Bedienhöhe: 223
• Durchmesser Handrad: 120
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF-SG in DN 100 und PN 25 bietet eine zuverlässige Lösung für den statischen hydraulischen Abgleich in anspruchsvollen Heizungs-, Klima- und Industrieanlagen. Mit seinem Gehäuse aus Sphäroguss, der präzisen Voreinstellung per Hubbegrenzung und digitaler Anzeige sowie den integrierten Messnippeln ermöglicht es eine effiziente und genaue Regelung von Volumenströmen. Die robuste Konstruktion und die einfache Handhabung ohne Spezialwerkzeug unterstreichen die Funktionalität dieses Ventils, das für Betriebstemperaturen von -10 °C bis +120 °C ausgelegt ist.
