IMI TA Strangregulierventil STAF-SG, Nennweite DN 150 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF-SG mit Flanschanschluss ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist für den statischen hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen sowie auf der Sekundärseite in Heizungs- und Kältesystemen konzipiert. Mit einer Nennweite von DN 150 und einem Nenndruck von PN 25 bietet es höchste Genauigkeit und eine robuste Bauweise.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse des IMI TA Strangregulierventils STAF-SG besteht aus Sphäroguss EN-GJS-400-15, auch bekannt als Gusseisen GGG 40, was eine hohe Beständigkeit sicherstellt. Die Innengarnitur ist aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Für die Sitzdichtung wird ein Ventilkegel mit einem O-Ring aus EPDM verwendet, der eine zuverlässige Abdichtung ermöglicht. Das Ventil ist zudem beschichtet, um zusätzlichen Oberflächenschutz zu bieten. Es verfügt über eine nichtsteigende Spindel mit einem abzugsicheren Ventilkegel und O-Ring-Abdichtung. Der Ventilkegel ist druckentlastet. Die Flansche entsprechen der Norm ISO 7005-2 und die Baulänge der ISO 5752 Serie 1, DIN 3202 T1 F1.

Wie erfolgt die präzise Einstellung und Messung?

Eine stufenlose Voreinstellung des Ventils wird durch eine Hubbegrenzung ermöglicht und über eine digitale Anzeige im Handrad präzise ablesbar. Die Einstellung ist plombierbar, um Manipulationen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (zweifach dichtend) integriert. Ein Messanschluss und Messnippel sind vorhanden. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Ein Standanzeiger ist ebenfalls vorhanden. Für die Installation oder Wartung ist kein Spezialwerkzeug erforderlich.

Für welche Anwendungen ist das Strangregulierventil geeignet?

Das STAF-SG Strangregulierventil ist als Einregulierungsventil für hydraulische Systeme konzipiert. Es eignet sich für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen. Das Ventil ist für einen Betriebstemperaturbereich von -10 °C bis +120 °C ausgelegt und für Heizungswasser geeignet.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 25
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-15
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Kvs-Wert: 400
• Hydraulischer Abgleich: statisch
• Anschluss: Flansch
• Winkel der Spindel: 45

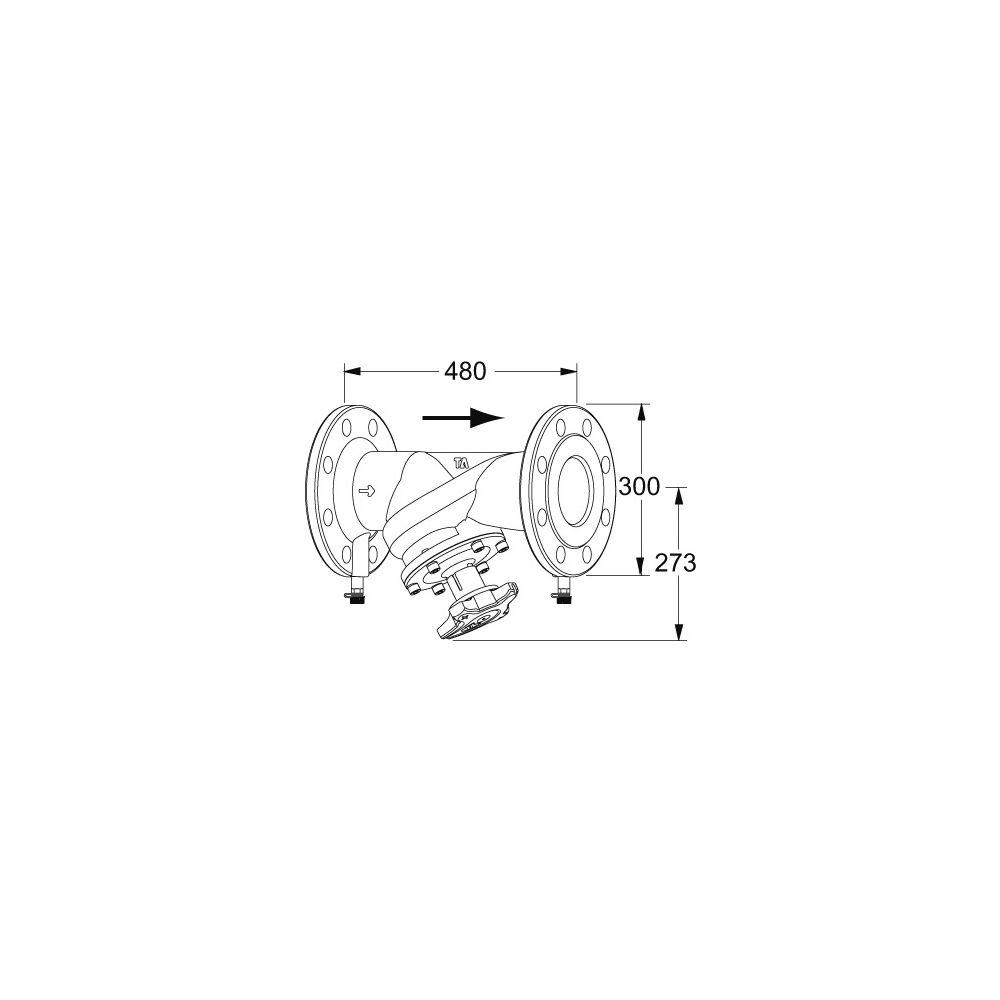

• Bedienhöhe: 273
• Durchmesser Handrad: 120

Das IMI TA Strangregulierventil STAF-SG mit einem Nenndurchmesser von DN 150 und einer Druckstufe von PN 25 ist eine zuverlässige Lösung für den statischen hydraulischen Abgleich. Es bietet höchste Genauigkeit in Heizungs- und Kältesystemen durch seine präzise Voreinstellung und die Möglichkeit der Durchflussmessung. Die robuste Bauweise aus Sphäroguss und die breite Betriebstemperatur von -10 °C bis +120 °C unterstreichen die Langlebigkeit und Vielseitigkeit dieses Ventils.
