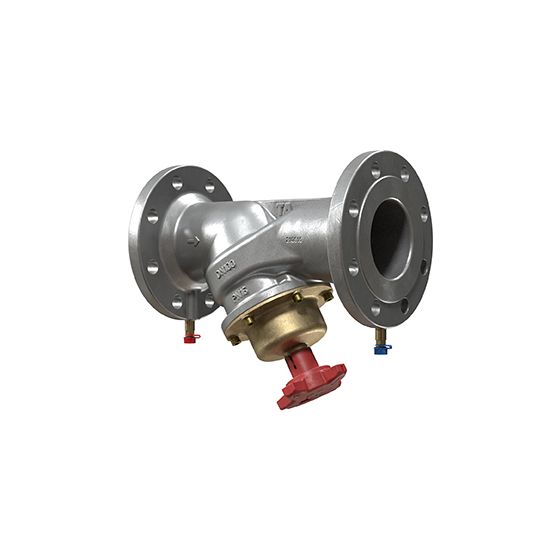

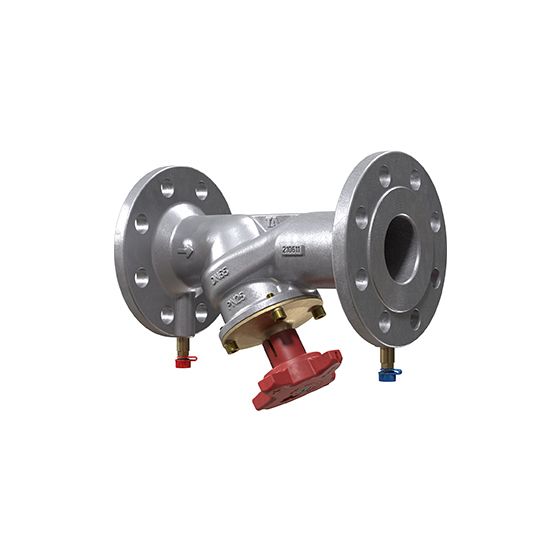

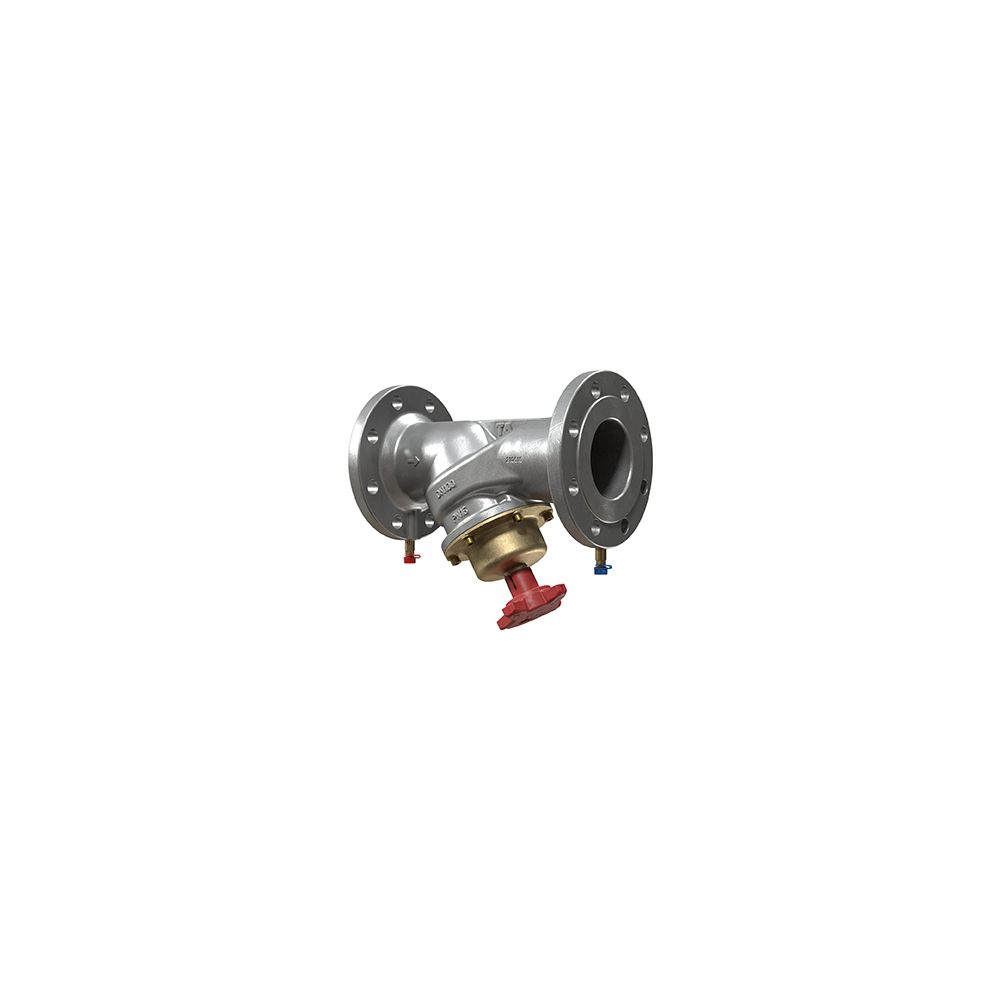

IMI TA Strangregulierventil STAF-SG, Nenndruck PN 25, Flanschanschluss
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Beschreibung

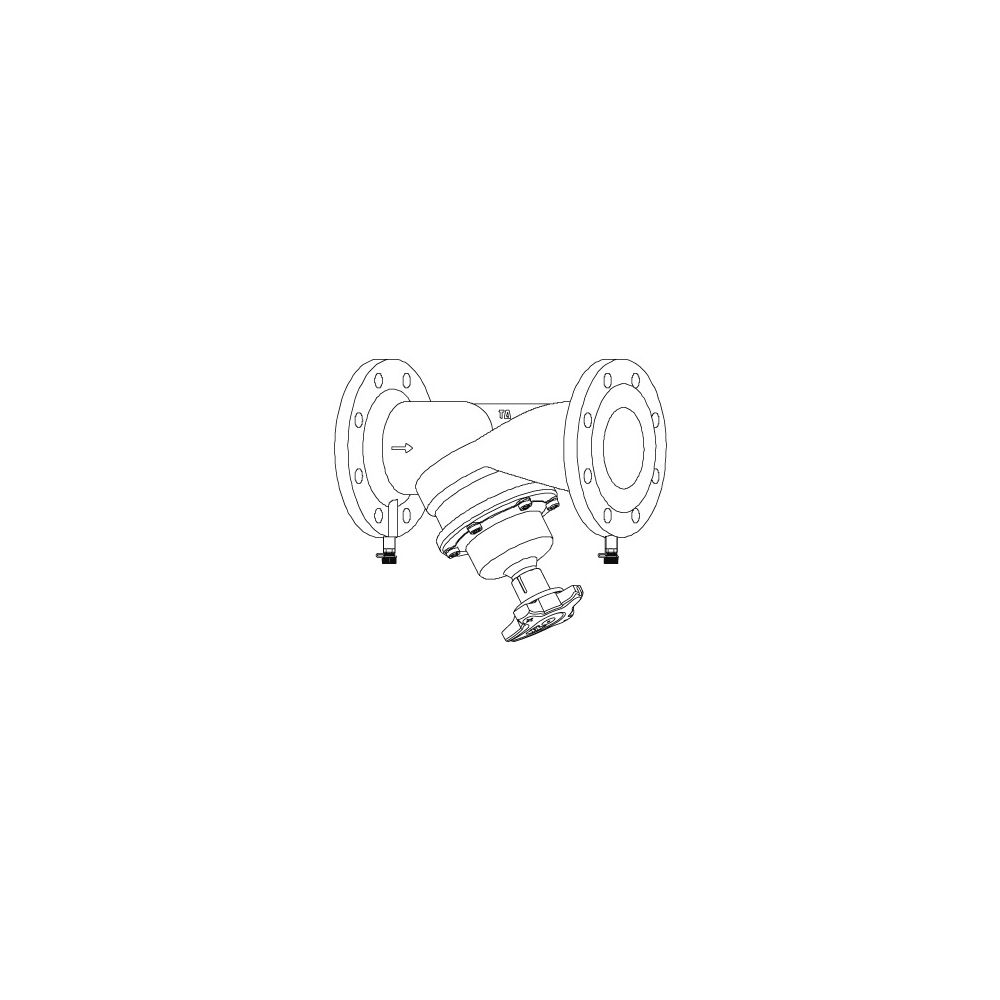

IMI TA Strangregulierventil STAF-SG, Nennweite DN 125 Nenndruck PN 25, Flanschanschluss
Das IMI TA Strangregulierventil STAF-SG mit Flanschanschluss ist für einen Nenndurchmesser von DN 125 und einen Nenndruck von PN 25 ausgelegt. Dieses geflanschte Einregulierungsventil aus Sphäroguss bietet höchste Genauigkeit für hydraulische Systeme und ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie in Industrieanlagen geeignet.
Welche Materialien und Bauweise zeichnen das STAF-SG aus?

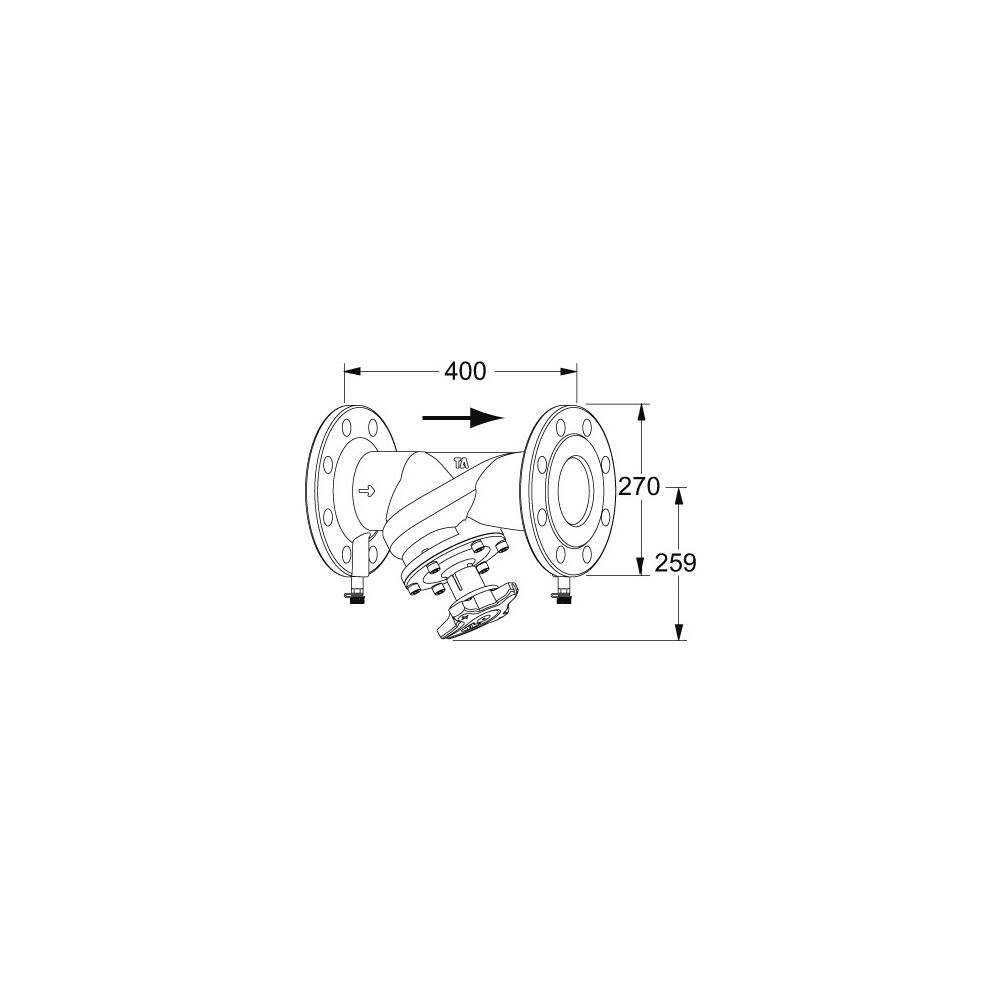

Das IMI TA STAF-SG ist ein geflanschtes Einregulierungsventil in Schrägsitzbauweise. Das Gehäuse besteht aus Sphäroguss EN-GJS-400-15, während die Innengarnitur aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt ist. Die Flansche entsprechen ISO 7005-2 und die Baulänge ist nach ISO 5752 Serie 1, DIN 3202 T1 F1 ausgeführt. Für die Installation ist kein Spezialwerkzeug erforderlich.
Wie erfolgt die präzise Einstellung und Messung?
Die stufenlose Voreinstellung des Ventils erfolgt durch eine Hubbegrenzung, die über eine digitale Anzeige im Handrad ablesbar und plombierbar ist. Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung aufweisen. Alle Bedienungselemente sind auf der Handradseite angeordnet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie ein druckentlasteter Ventilkegel tragen zur Zuverlässigkeit bei. Die Sitzdichtung besteht aus einem Kegel mit einem EPDM O-Ring.
Für welche Einsatzbereiche und Temperaturen ist das Ventil geeignet?
Das Strangregulierventil ist für den statischen hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen konzipiert. Es ist für eine Betriebstemperatur von -10 °C bis +120 °C bei einem Nenndruck von PN 25 ausgelegt. Das Ventil ist für die Handbedienung geeignet und mit einem Standanzeiger sowie einem Messanschluss ausgestattet.
Technische Daten
- Nenndurchmesser: DN 125
- Nenndruck: PN 25
- Betriebstemperatur: -10 °C bis +120 °C
- Werkstoff Gehäuse: Sphäroguss EN-GJS-400-15
- Werkstoff Innengarnitur: AMETAL-C
- Anschluss: Flansch
- Hydraulischer Abgleich: statisch
- Kvs-Wert: 294
- Durchmesser Handrad: 120
- Bedienhöhe: 294
Das IMI TA Strangregulierventil STAF-SG ist eine zuverlässige Lösung für den hydraulischen Abgleich in komplexen Anlagen. Mit seinem robusten Sphäroguss-Gehäuse, der präzisen Voreinstellung und der Eignung für Betriebstemperaturen von -10 °C bis +120 °C bei einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 125 bietet es eine hohe Funktionalität und Langlebigkeit für Heizungs-, Klima- und Industrieanwendungen.
Technische Daten
| Hersteller-Warengruppe | Ventile manuell/statisch |
| Hersteller-Produktgruppe | IMI TA |
| Hersteller-Artikelnummer | 52187091 |
| Hersteller | Heimeier |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | IMI-52187091 |
| Bedienhöhe | 294 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Durchmesser Handrad | 120 |
| EAN-13 | 5902276805264 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 25,5 kg |
| Hydraulischer Abgleich | statisch |
| Kvs-Wert | 294 |
| Mediumtemperatur (Dauerbetrieb) | -10 - 120 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | ja |
| Mit Messnippel | ja |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 125 |
| Oberflächenschutz | beschichtet |
| Thermostatisch | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| Winkel der Spindel | 45 |
| WEEE-Nr. | 78857327 |
Downloads
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
