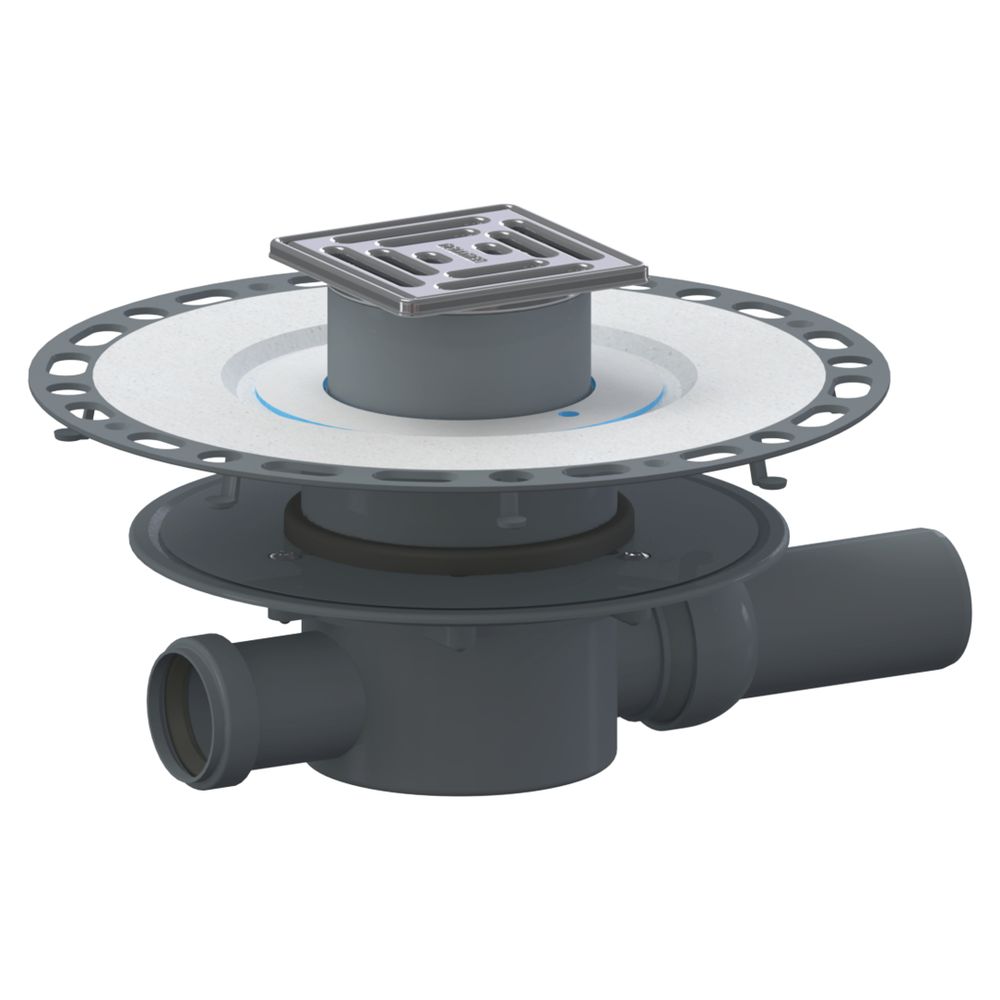

Dallmer Dünnbett Bodenablauf 42 VC 100x100mm, DN 50, Rahmen aus Edelstahl, 513199

Dieser Bodenablauf für Dünnbett-Bodenaufbauten ermöglicht eine sichere Entwässerung und den zuverlässigen Anschluss an Verbund- sowie Bahnenabdichtungen gemäß DIN 18534. Das System zeichnet sich durch eine hohe Flexibilität bei der Montage und eine robuste Ausführung aus Edelstahl aus.

Flexibilität bei der Montage

Das Ablaufgehäuse aus Polypropylen verfügt über einen seitlichen Ablaufstutzen in DN 50, der mittels Kugelgelenk um 0 bis 15 Grad verstellbar ist. Für eine exakte Ausrichtung zum Fliesenbild lässt sich der Rahmen um bis zu 5,5 mm seitenverstellen. Die stufenlose Höhenverstellbarkeit des Aufsatzes um bis zu 40 mm erlaubt eine optimale Anpassung an die jeweilige Aufbauhöhe des Bodens.

Zuverlässige Abdichtung und Wartung

Das integrierte Aufstockelement mit vlieskaschiertem Flansch und Tisto-Matte unterstützt die normgerechte Abdichtung. Ein herausnehmbarer Geruchs- und Reinigungsverschluss erleichtert die Wartung des Ablaufs. Die Konstruktion umfasst zudem einen Distanzring zur Trittschallentkopplung sowie eine Rückstaudichtung für einen sicheren Betrieb.

Technische Daten

• Nenndurchmesser Auslass: DN 50
• Ablaufleistung: 0,62 l/s
• Sperrwasserhöhe: 30 mm
• Material Rahmen und Rost: Edelstahl 1.4301
• Maße Rost: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Höhenverstellbarkeit: bis 40 mm
• Seitenverstellbarkeit: +/- 5,5 mm

Die Kombination aus dem robusten Kunststoff-Ablaufgehäuse und dem hochwertigen Edelstahl-Rost sorgt für eine langlebige Entwässerungslösung. Mit einer Ablaufleistung von 0,62 l/s und der flexiblen Anpassbarkeit an die Einbausituation bietet das System eine effiziente Lösung für moderne Dünnbett-Bodenaufbauten. Die einfache Wartung durch den entnehmbaren Geruchsverschluss und die normgerechte Abdichtungsmöglichkeit machen diesen Bodenablauf zu einer zuverlässigen Wahl für professionelle Installationen.
