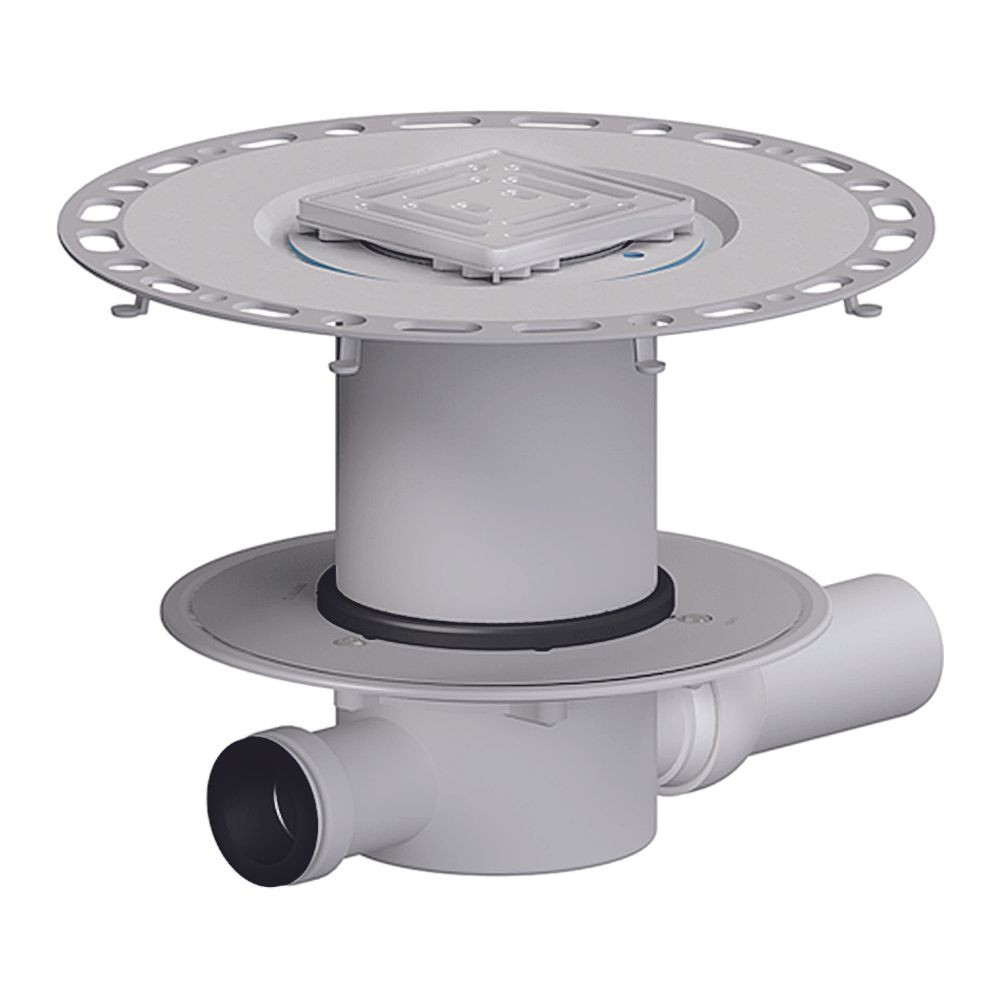

Dallmer Dünnbett Bodenablauf 42 VE 100x100mm, DN 50, Rahmen aus ABS, 513151

Der Dünnbett-Bodenablauf 42 VE von Dallmer ermöglicht eine effiziente Entwässerung in Bodenaufbauten mit geringer Aufbauhöhe. Das System ist für den sicheren Anschluss an Verbund- und Bahnenabdichtungen konzipiert und bietet durch den verstellbaren Ablaufstutzen sowie den höhenverstellbaren Aufsatz eine hohe Flexibilität bei der Montage.

Funktionale Ausstattung für Dünnbett-Aufbauten

Das Ablaufgehäuse aus Polypropylen verfügt über einen seitlichen Ablaufstutzen in DN 50, der mittels Kugelgelenk um 0 bis 15 Grad verstellbar ist. Zur einfachen Wartung ist ein herausnehmbarer Geruchs- und Reinigungsverschluss integriert. Das TistoDrain S 10 Aufstockelement sorgt in Kombination mit der Tisto-Matte für eine normgerechte Anbindung an die Abdichtungsschicht. Der Rahmen aus ABS lässt sich um bis zu 5,5 mm seitenverstellen, während die Aufsatzverlängerung eine stufenlose Höhenanpassung von bis zu 40 mm erlaubt.

Belastbarkeit und Design

Der 100 x 100 mm große Rost besteht aus Edelstahl 1.4301 und ist für die Belastungsklasse K 3 bis 300 kg ausgelegt. Die Konstruktion unterstützt die Anwendung wasserdichter Membranen unter Fliesenböden und bietet durch den Distanzring eine effektive Trittschallentkopplung.

Die Kombination aus dem robusten Kunststoffgehäuse und dem langlebigen Edelstahlrost macht diesen Bodenablauf zu einer zuverlässigen Lösung für moderne Dünnbett-Bodenaufbauten. Mit einer Ablaufleistung von 0,62 l/s und einer Sperrwasserhöhe von 30 mm bietet das System eine effiziente Entwässerung. Die flexible Höhenverstellbarkeit von 40 mm und die seitenverstellbare Rahmenaufnahme erleichtern die präzise Ausrichtung bei der Installation.

Technische Daten

• Nenndurchmesser Auslass: DN 50
• Ablaufleistung: 0,62 l/s
• Sperrwasserhöhe: 30 mm
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Höhenverstellbarkeit: bis 40 mm
• Seitenverstellbarkeit: +/- 5,5 mm
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
