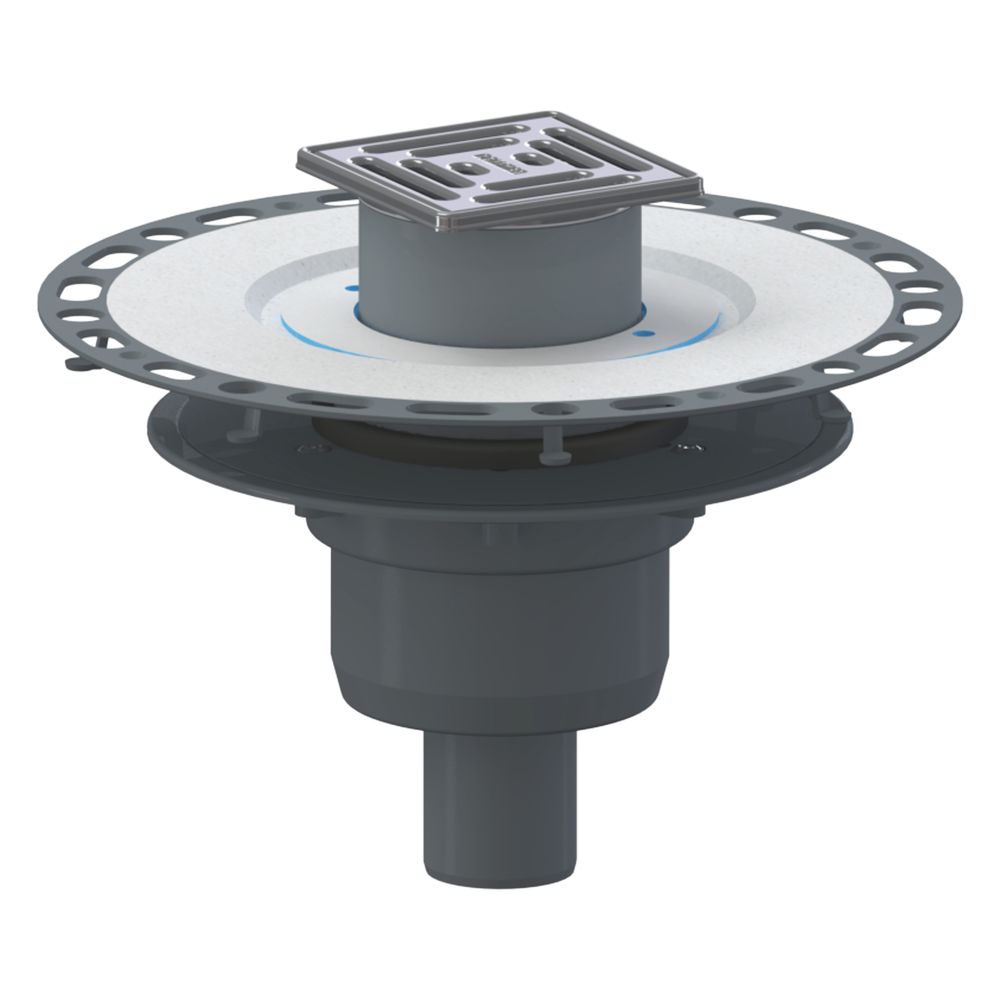

Dallmer Dünnbett Bodenablauf 40 VC 100x100mm, DN 50, Rahmen aus Edelstahl, 513182

Der Dallmer Dünnbett-Bodenablauf 40 VC ist für den Einsatz in Dünnbett-Bodenaufbauten konzipiert und ermöglicht eine sichere Entwässerung gemäß DIN EN 1253. Mit einem senkrechten Ablaufstutzen in DN 50 und einer Ablaufleistung von 1,34 l/s eignet sich das System für den Anschluss an Verbund- und Bahnenabdichtungen nach DIN 18534. Der Edelstahlrost im Format 100 x 100 mm sorgt für eine langlebige und optisch ansprechende Oberfläche.

Aufbau und Flexibilität

Das Ablaufgehäuse aus Polypropylen ist mit einem herausnehmbaren Glockengeruchverschluss und einem Bauschutzdeckel ausgestattet. Das TistoDrain Aufstockelement S 10 verfügt über einen vlieskaschierten Flansch sowie eine Tisto-Matte zur Verstärkung der Abdichtschicht. Für eine präzise Montage bietet das System eine seitenverstellbare Rahmenaufnahme von +/- 5,5 mm sowie einen stufenlos bis zu 40 mm höhenverstellbaren Aufsatz. Ein Distanzring zur Trittschallentkopplung und eine Rückstaudichtung ergänzen die technische Ausstattung.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 1,34 l/s
• Rostmaß: 100 x 100 mm
• Höhenverstellbarkeit: bis 40 mm
• Seitenverstellbarkeit: +/- 5,5 mm
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301

Dieses System überzeugt durch seine hohe Funktionalität bei der Entwässerung von Betonböden. Die Kombination aus dem TistoDrain Aufstockelement und dem flexibel anpassbaren Aufsatz ermöglicht eine exakte Ausrichtung im Bodenaufbau. Mit einer Ablaufleistung von 1,34 l/s und der Belastungsklasse K 3 ist der Ablauf für eine dauerhafte Beanspruchung ausgelegt, während der Edelstahlrost eine robuste und pflegeleichte Lösung darstellt.

Lieferumfang

• 1x Bodenablaufgehäuse 40
• 1x Aufstockelement TistoDrain S 10
• 1x Aufsatz VC 10
